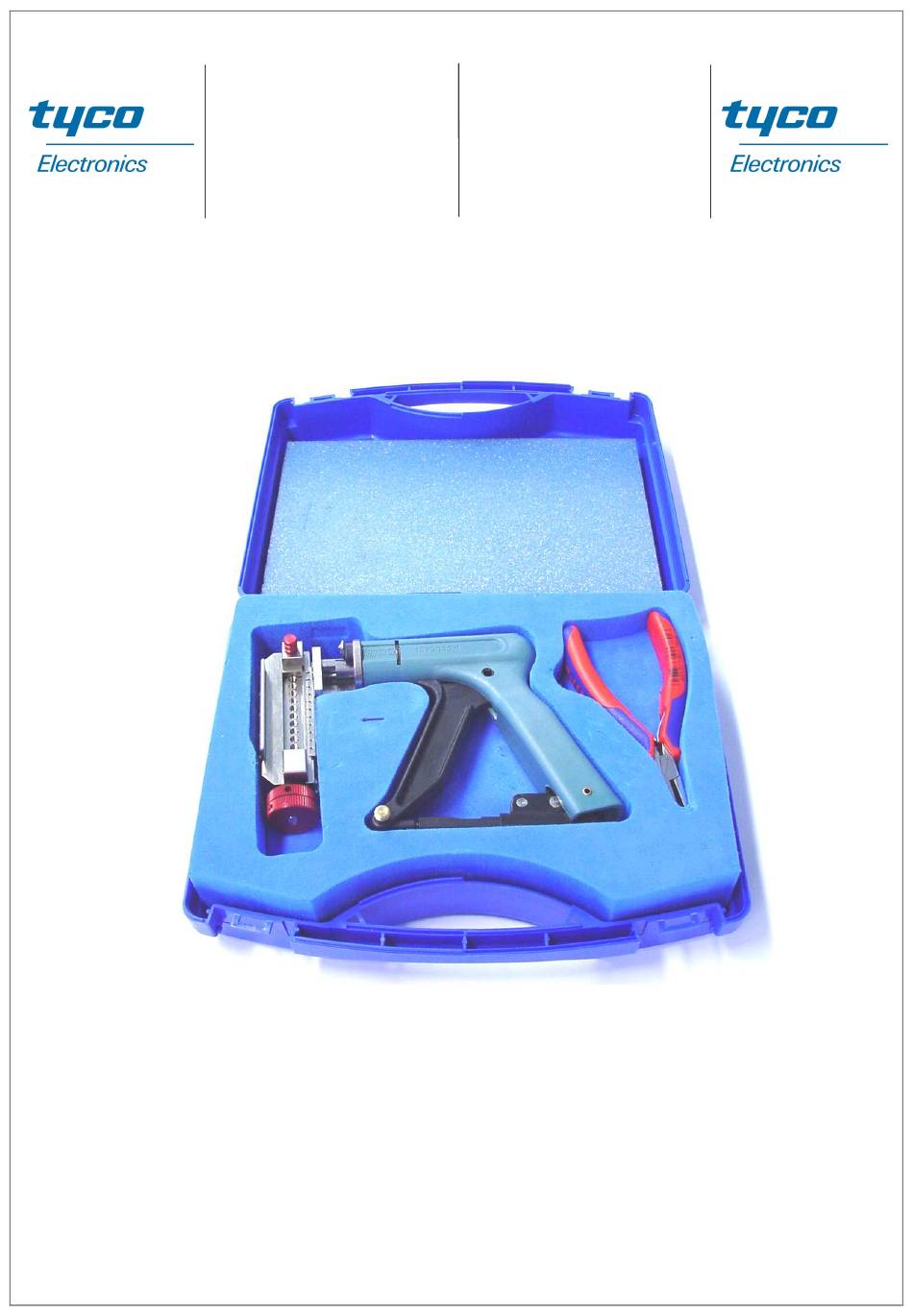

- Page 1 Operating instructions Betriebsanleitung Mono-Shape MK II Pistol Grip Mono-Shape MK II Pistol Grip 1372039-1 1372039-1 411-18279 24.08.2006, MD, Rev. B ECR-06-020473 Abbildung 1 / Figure 1 Seite / Page 1 of 10 ECOC: EG00 ; LOC: AI...
-
Page 2: Table Of Contents
Mono-Shape MK II Pistol Grip Mono-Shape MK II Pistol Grip 1372039-1 Rev. B 1372039-1 Rev. B Inhaltsverzeichnis Table of contents Umgang mit der Betriebsanleitung ..3 Using the operation manual ....3 Grundlegende Sicherheitshinweise ...3 Basic safety instructions ....3 2.1 Zuständigkeit ........3 2.1 Responsibilities........3... -
Page 3: Umgang Mit Der Betriebsanleitung
Betriebsanleitung kennen tool must be familiar with the operation manual and und beachten. strictly observe the instructions therein. Die Firma Tyco Electronics lehnt jede Haftung für Tyco Electronics decline to accept any liability for Schaden durch... -
Page 4: Hinweise Zum Warten Und Instandhalten Des Werkzeugs
Mono-Shape MK II Pistol Grip Mono-Shape MK II Pistol Grip 1372039-1 Rev. B 1372039-1 Rev. B Vor jeder Inbetriebnahme ist zu prüfen, ob alle Before putting the tool into operation, it is always Sicherheitsvorrichtungen, insbesondere Schutz- important to check whether all safety devices,... -
Page 5: Kofferinhalt
Pitch I.D.C socket plugs can be contacted with Einzelleitungen nach Verarbeitungsspezifikation single conductors according to the processing 114-20104 der Fa. Tyco Electronics kontaktieren. specification 114-20104 of tyco Electronics. The cable outlet of the socket plugs is specified for Der Kabelabgang der Buchsenstecker ist nach einer Richtung vorgegeben. - Page 6 Mono-Shape MK II Pistol Grip Mono-Shape MK II Pistol Grip 1372039-1 Rev. B 1372039-1 Rev. B Rastbolzen Index bolt Abbildung 3 Handgriff Figure 3 Hand grip 2. Um den Handgriff wieder für die Lagerung in dem 2. In order to re-adjust the hand grip so that the vorgesehen Koffer zu verstellen, drücken Sie den...
-
Page 7: Trennen Des Deckels Vom Gehäuse
Mono-Shape MK II Pistol Grip Mono-Shape MK II Pistol Grip 1372039-1 Rev. B 1372039-1 Rev. B 6. Trennen des Deckels vom Gehäuse 6. Separating the cover from the housing Um den Deckel vom Steckergehäuse zu trennen, In order to separate the cover from the plug casing, wird er per Hand, durch Knicken in Pfeilrichtung, it is broke off by hand. - Page 8 Mono-Shape MK II Pistol Grip Mono-Shape MK II Pistol Grip 1372039-1 Rev. B 1372039-1 Rev. B 3. Schieben Sie den Stecker zuerst unter den 3. First, push the plug under the strip on the front side of the holder. After that, press it at the rear end Kamm an der Vorderseite der Aufnahme.
- Page 9 Mono-Shape MK II Pistol Grip Mono-Shape MK II Pistol Grip 1372039-1 Rev. B 1372039-1 Rev. B Drehen Rändelschraube 5. Turn the knurled-head screw for positioning the contact chambers in such a way that the desired Positionierung der Kontaktkammern so, dass die gewünschte...
-
Page 10: Schneiden Der Kodierrippen
Kodierrippen nach Cut the coding ribs according to the specification 114-20104 of Tyco Electronics with the help of the Spezifikation 114-20104 der Fa. Tyco Electronics mit Hilfe der im Koffer enthaltenen Kodierrippen- coding rib cutting pliers contained in the case (see Schneidzange (siehe Abbildung 11).
