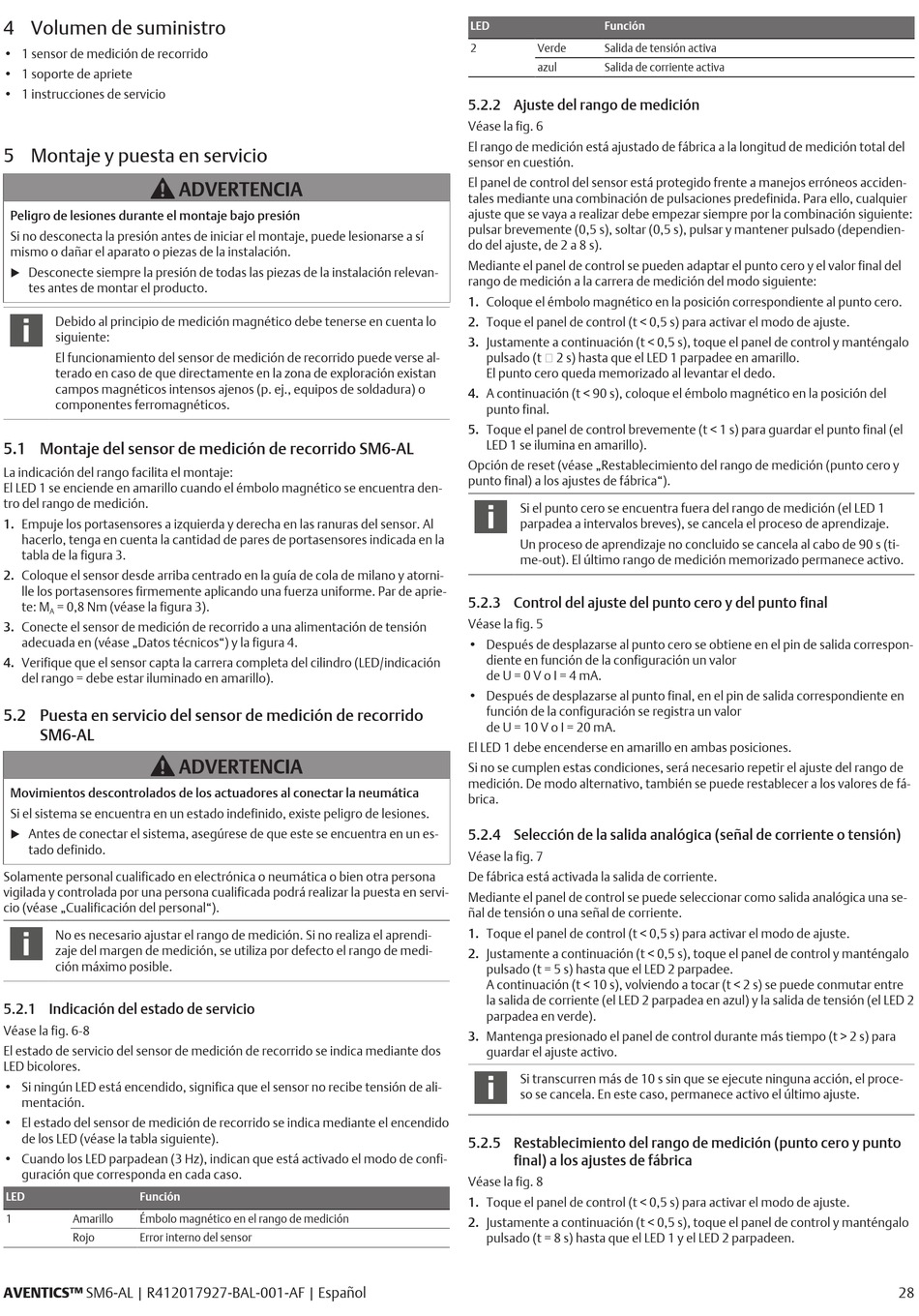

4 Volumen de suministro

• 1 sensor de medición de recorrido
• 1 soporte de apriete
• 1 instrucciones de servicio

5 Montaje y puesta en servicio

Peligro de lesiones durante el montaje bajo presión
Si no desconecta la presión antes de iniciar el montaje, puede lesionarse a sí
mismo o dañar el aparato o piezas de la instalación.
Desconecte siempre la presión de todas las piezas de la instalación relevan-
u
tes antes de montar el producto.
Debido al principio de medición magnético debe tenerse en cuenta lo
siguiente:
El funcionamiento del sensor de medición de recorrido puede verse al-
terado en caso de que directamente en la zona de exploración existan
campos magnéticos intensos ajenos (p. ej., equipos de soldadura) o
componentes ferromagnéticos.
5.1 Montaje del sensor de medición de recorrido SM6-AL
La indicación del rango facilita el montaje:
El LED 1 se enciende en amarillo cuando el émbolo magnético se encuentra den-
tro del rango de medición.
1. Empuje los portasensores a izquierda y derecha en las ranuras del sensor. Al
hacerlo, tenga en cuenta la cantidad de pares de portasensores indicada en la
tabla de la figura 3.
2. Coloque el sensor desde arriba centrado en la guía de cola de milano y atorni-
lle los portasensores firmemente aplicando una fuerza uniforme. Par de aprie-
te: M
 = 0,8 Nm (véase la figura 3).
A
3. Conecte el sensor de medición de recorrido a una alimentación de tensión
adecuada en (véase „Datos técnicos") y la figura 4.
4. Verifique que el sensor capta la carrera completa del cilindro (LED/indicación
del rango = debe estar iluminado en amarillo).
5.2 Puesta en servicio del sensor de medición de recorrido
SM6-AL
Movimientos descontrolados de los actuadores al conectar la neumática
Si el sistema se encuentra en un estado indefinido, existe peligro de lesiones.
Antes de conectar el sistema, asegúrese de que este se encuentra en un es-
u
tado definido.
Solamente personal cualificado en electrónica o neumática o bien otra persona
vigilada y controlada por una persona cualificada podrá realizar la puesta en servi-
cio (véase „Cualificación del personal").
No es necesario ajustar el rango de medición. Si no realiza el aprendi-
zaje del margen de medición, se utiliza por defecto el rango de medi-
ción máximo posible.
5.2.1 Indicación del estado de servicio
Véase la fig. 6-8
El estado de servicio del sensor de medición de recorrido se indica mediante dos
LED bicolores.
• Si ningún LED está encendido, significa que el sensor no recibe tensión de ali-
mentación.
• El estado del sensor de medición de recorrido se indica mediante el encendido
de los LED (véase la tabla siguiente).
• Cuando los LED parpadean (3 Hz), indican que está activado el modo de confi-
guración que corresponda en cada caso.
LED
Función
1
Amarillo
Émbolo magnético en el rango de medición
Rojo
Error interno del sensor
AVENTICS™ SM6-AL | R412017927-BAL-001-AF | Español
ADVERTENCIA
ADVERTENCIA
LED
Función
2
Verde
Salida de tensión activa
azul
Salida de corriente activa
5.2.2 Ajuste del rango de medición
Véase la fig. 6
El rango de medición está ajustado de fábrica a la longitud de medición total del
sensor en cuestión.
El panel de control del sensor está protegido frente a manejos erróneos acciden-
tales mediante una combinación de pulsaciones predefinida. Para ello, cualquier
ajuste que se vaya a realizar debe empezar siempre por la combinación siguiente:
pulsar brevemente (0,5 s), soltar (0,5 s), pulsar y mantener pulsado (dependien-
do del ajuste, de 2 a 8 s).
Mediante el panel de control se pueden adaptar el punto cero y el valor final del
rango de medición a la carrera de medición del modo siguiente:
1. Coloque el émbolo magnético en la posición correspondiente al punto cero.
2. Toque el panel de control (t < 0,5 s) para activar el modo de ajuste.
3. Justamente a continuación (t < 0,5 s), toque el panel de control y manténgalo
pulsado (t  2 s) hasta que el LED 1 parpadee en amarillo.
El punto cero queda memorizado al levantar el dedo.
4. A continuación (t < 90 s), coloque el émbolo magnético en la posición del
punto final.
5. Toque el panel de control brevemente (t < 1 s) para guardar el punto final (el
LED 1 se ilumina en amarillo).
Opción de reset (véase „Restablecimiento del rango de medición (punto cero y
punto final) a los ajustes de fábrica").
Si el punto cero se encuentra fuera del rango de medición (el LED 1
parpadea a intervalos breves), se cancela el proceso de aprendizaje.
Un proceso de aprendizaje no concluido se cancela al cabo de 90 s (ti-
me-out). El último rango de medición memorizado permanece activo.

5.2.3 Control del ajuste del punto cero y del punto final

Véase la fig. 5
• Después de desplazarse al punto cero se obtiene en el pin de salida correspon-
diente en función de la configuración un valor
de U = 0 V o I = 4 mA.
• Después de desplazarse al punto final, en el pin de salida correspondiente en
función de la configuración se registra un valor
de U = 10 V o I = 20 mA.
El LED 1 debe encenderse en amarillo en ambas posiciones.
Si no se cumplen estas condiciones, será necesario repetir el ajuste del rango de
medición. De modo alternativo, también se puede restablecer a los valores de fá-
brica.
5.2.4 Selección de la salida analógica (señal de corriente o tensión)
Véase la fig. 7
De fábrica está activada la salida de corriente.
Mediante el panel de control se puede seleccionar como salida analógica una se-
ñal de tensión o una señal de corriente.
1. Toque el panel de control (t < 0,5 s) para activar el modo de ajuste.
2. Justamente a continuación (t < 0,5 s), toque el panel de control y manténgalo
pulsado (t = 5 s) hasta que el LED 2 parpadee.
A continuación (t < 10 s), volviendo a tocar (t < 2 s) se puede conmutar entre
la salida de corriente (el LED 2 parpadea en azul) y la salida de tensión (el LED 2
parpadea en verde).
3. Mantenga presionado el panel de control durante más tiempo (t > 2 s) para
guardar el ajuste activo.
Si transcurren más de 10 s sin que se ejecute ninguna acción, el proce-
so se cancela. En este caso, permanece activo el último ajuste.
5.2.5 Restablecimiento del rango de medición (punto cero y punto
final) a los ajustes de fábrica
Véase la fig. 8
1. Toque el panel de control (t < 0,5 s) para activar el modo de ajuste.
2. Justamente a continuación (t < 0,5 s), toque el panel de control y manténgalo
pulsado (t = 8 s) hasta que el LED 1 y el LED 2 parpadeen.
28
