Summary of Contents for Fisher Scientific fisherbrand 850

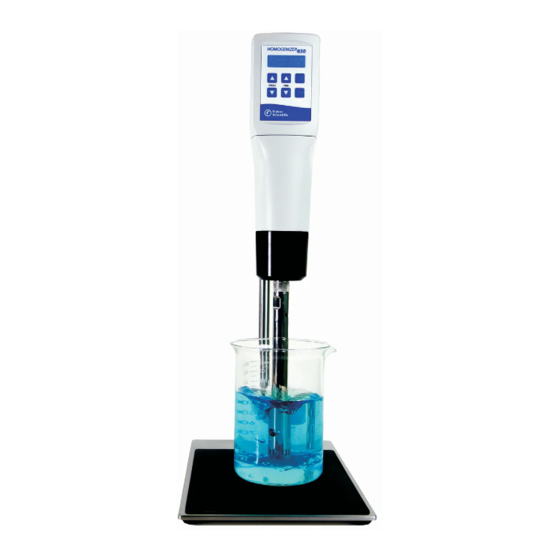

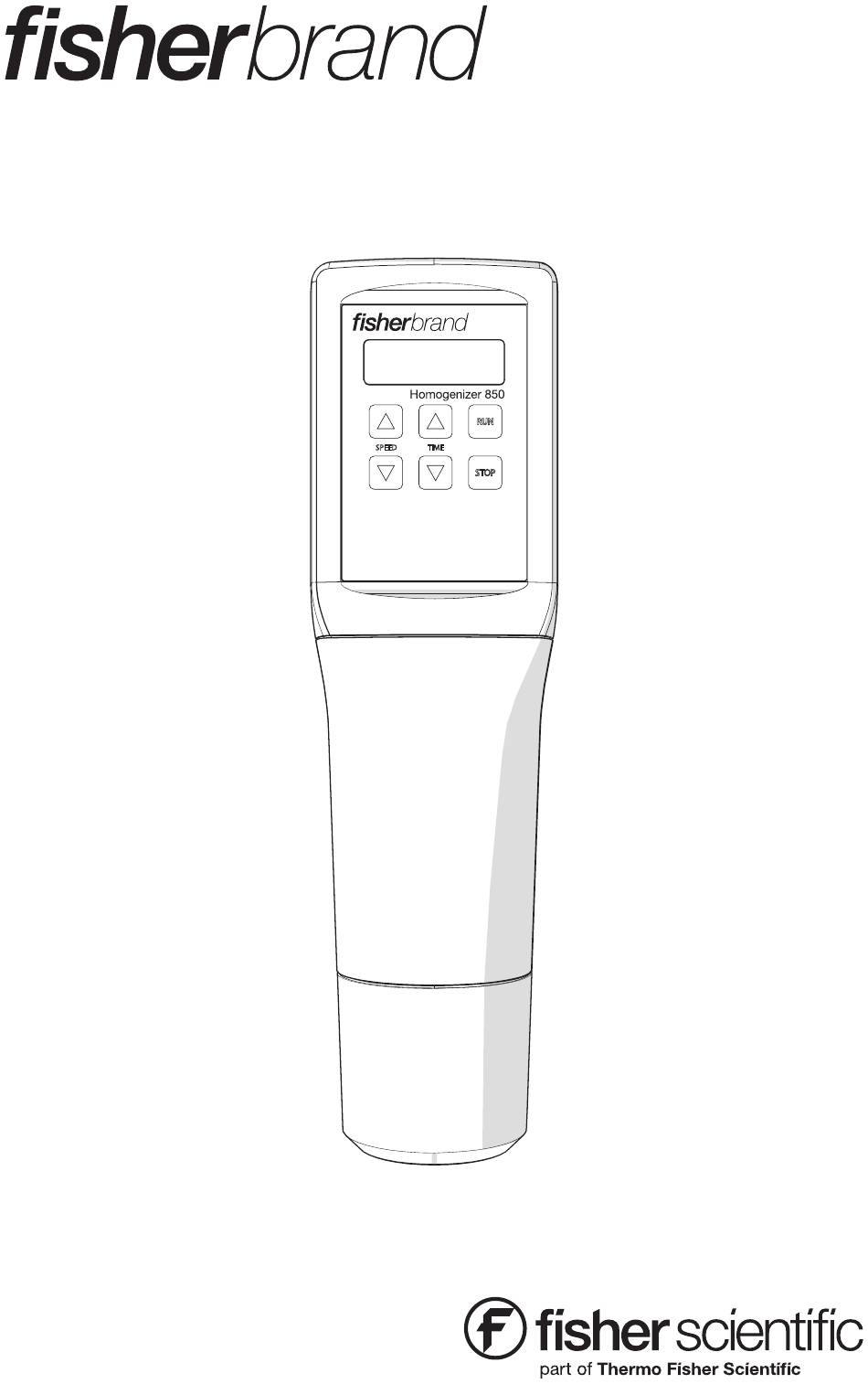

- Page 1 850 Homogenizer en User Manual Manuel d’utilisation Manuale d’uso es Manual del usuario de Benutzerhandbuch...
- Page 2 This product is warranted to be free from defects in material and workmanship for a period of TWO YEARS from the date of delivery. Fisher Scientific will repair or replace and return free of charge any part which is returned to its factory within said period, transportation prepaid by user, and which is found upon inspection to have been defective in materials or workmanship.
- Page 3 Overview 1. Digital Display 6. Power Cord Port 2. Speed Control 7. On/Off Switch 3. Timer Control 8. Cross Rod Port (stand mounting) 4. Run Button 9. Generator Probe Coupling 5. Stop Button Cross Rod Clamp The 850 Homogenizer consists of the following: Description Quantity Motor Drive Unit (115V)
-
Page 4: Stand Mounting
Stand Mounting 1” Cross Rod Port Cross Rod Clamp Thumb Screw 1. Assemble the stand (sold separately). 2. Insert the cross rod into the cross rod port at the back of the unit and tighten thumb screw by turning clockwise Stand until tight. - Page 5 Accessories Generator Probes 1. Insert Generator 2. Quarter turn 3. Ready to use Probe into coupling clockwise to lock *always submerge probe in liquid before starting 1/4 Turn Generator Coupling *Never run dry Generator Probes Processing Size Type Cat. No. Cat.
-
Page 6: General Operation
Operation Speed 7000 Time 0:15 1. Digital Display 5. RPM 2. Timer 6. Run Button 3. Speed Control 7. Stop Button 4. Timer Control 8. On/Off switch General Operation (back of unit) Power - Plug in the power cord and move the On/Off switch on back of the unit to the On position. Set Speed - Adjust speed using up and down arrow buttons. -
Page 7: Error Codes
Troubleshooting Error Codes Error Code Definition Cause Possible Solution Unplug and let stand for at least 1 hour at Motor has overheated room temperature, then attempt to restart. Remove generator probe and attemot to run the motor. Error 1 Motor is not turning Check that the Something is physically generator probe... - Page 8 à des fins au-delà et au-dessus des capacités spécifiées dans la présente, la confirmation de la validité et de la pertinence doit être obtenue ; sinon Fisher Scientific ne garantira pas les résultats et n’assumera aucune obligation ni responsabilité. Cette publication ne constitue pas une licence d’utilisation, ni une recommandation de violer des brevets de procédés.
- Page 9 Aperçu 1. Affichage numérique 6. Port du cordon d’alimentation 2. Contrôle de la vitesse 7. Interrupteur ON/OFF 3. Contrôle de la minuterie 8. Port de la barre transversale 4. Bouton de fonctionnement (montage sur socle) 5. Bouton d’arrêt 9. Accouplement de la sonde de générateur Étrier de fixation Barre transversale L’homogénéisateur 850 comprend les éléments suivants :...
-
Page 10: Montage Du Socle
Montage du socle 1” Port de la barre transversale Barre transversale Étrier de fixation Vis de serrage 1. Assembler le socle (vendu séparément) 2. Insérer la barre transversale dans le port destiné à la barre transversale au dos de l’appareil et serrer la vis de serrage en la tournant dans le sens des aiguilles d’une montre. - Page 11 Accessoires Sondes de générateur 1. Insérer la sonde 2. Un quart de tour dans 3. Prête à l’emploi *toujours submerger la sonde de générateur dans le sens des aiguilles d’une dans un liquide avant de l’accouplement montre pour verrouiller commencer ¼...
-
Page 12: Fonctionnement Général
Fonctionnement Vitesse 7000 Duree 0:15 1. Affichage numérique 5. T/M 2. Minuterie 6. Bouton de fonctionnement 3. Contrôle de la vitesse 7. Bouton d’arrêt 4. Contrôle de la minuterie 8. Interrupteur ON/OFF Fonctionnement Général Dos de l’appareil Mise sous tension - Brancher le cordon d’alimentation et déplacer l’interrupteur ON/OFF situé... -
Page 13: Codes D'erreur
Dépannage Codes d’erreur Code Définition Cause Solution possible d’erreur Le débrancher et le laisser reposer pendant au moins 1 heure à Moteur a surchauffé température ambiante et essayer ensuite de le redémarrer Retirer la sonde de générateur et essayer de faire fonctionner le Moteur ne fonctionne Erreur 1 moteur. - Page 14 Il prodotto è garantito come privo di difetti di materiale o lavorazione per un periodo di DUE ANNI dalla data di consegna. Fisher Scientific riparerà o sostituirà e restituirà, senza alcun costo, tutte le parti che verranno rinviate alla fabbrica entro tale periodo, con trasporto a carico dell’utente, e che a seguito di ispezione saranno risultate...
- Page 15 Panoramica 1. Schermo digitale 6. Porta per cavo di alimentazione 2. Controllo velocità 7. Interruttore ON/OFF 3. Controllo timer 8. Vano per asta trasversale (base di supporto) 4. Tasto di avvio 9. Accoppiamento sonda generatore 5. Tasto di arresto asta trasversale Morsetto Asta trasversale L’omogeneizzatore 850 è...
- Page 16 Supporto 1” Foro per asta trasversale Asta trasversale Morsetto Vite 1. Montare il supporto (venduto separatamente). 2. Inserire l’asta trasversale nell’appos ita apertura sul retro dell’apparecchio e stringere la vite avvitando in senso orario. Supporto 3. Svitare la seconda manopola sul N.
- Page 17 Accessori Sonde Generatore 1. Inserire la sonda 2. Ruotare per un 3. Pronto per l’utilizzo. del generatore quarto di giro *Prima di iniziare, immergere nell’accoppiamento. in senso orario per fissare. sempre la sonda nel liquido. 1/4 di giro Accoppiamen- to generatore *Non fare mai girare a secco Sonde Generatore Intervalli...
-
Page 18: Funzionamento Generale
Funzionamento Speed 7000 Time 0:15 1. Schermo digitale 5. Giri/min 2. Timer 6. Tasto di avvio 3. Controllo velocità 7. Tasto di arresto 4. Controllo timer 8. Interruttore ON/OFF (lato posteriore) Funzionamento Generale Accensione - Collegare il cavo di alimentazione e spostare l’interruttore ON/OFF sul lato posteriore dell’apparecchio in posizione ON. -
Page 19: Codici Di Errore
Risoluzione dei problemi Codici di errore Errore Definizione Causa Possibile soluzione Staccare dalla corrente e lasciare fermo per almeno un’ora a Il motore è surriscaldato. temperatura ambiente, quindi tentare di riavviare Rimuovere la sonda del generatore e tentare di far girare il motore. Errore 1 Il motore non gira. - Page 20 Fisher Scientific se reserva el derecho de cambiar, alterar, modificar o mejorar cualquiera de sus instrumentos sin compromiso alguno para hacer los cambios correspondientes a cualquier instrumento vendido o enviado previamente.
-
Page 21: Descripción General
Descripción General 1. Pantalla digital 6. Puerto del cable de alimentación 2. Control de velocidad 7. Interruptor de encendido y apagado 3. Control del temporizador 8. Puerto de la barra cruzada (instalación del soporte) 4. Botón de ejecución 9. Acoplamiento de la punta de prueba del generador 5. -
Page 22: Instalación Del Soporte
Instalación del soporte 1” Puerto de la barra cruzada Barra cruzada Abrazadera Tornillo moleteado 1. Ensamble el soporte (se vende por separado). 2. Inserte la barra cruzada en el puerto corre spondiente de la parte posterior de la unidad y apriete el tornillo moleteado girando en sentido horario hasta que Soporte quede apretado. - Page 23 Accesorios Puntas de prueba del generador 1. Inserte la punta de 2. Dé un cuarto de 3. Listo para usarse *siempre sumerja la punta prueba del generador en giro en sentido horario de prueba en líquido antes el acoplamiento para bloquearla de comenzar 1/4 de vuelta Acoplamiento...
-
Page 24: Operación General
Operación Speed 7000 Time 0:15 1. Pantalla digital 5. RPM 2. Temporizador 6. Botón de ejecución 3. Control de velocidad 7. Botón de parada 4. Control del temporizador 8. Interruptor de encendido y apagado (parte posterior de la unidad) Operación general Alimentación - Enchufe el cable de alimentación y mueva el interruptor de encendido y apagado (On/Off) de la parte posteri or de la unidad a la posición de encendido (On). -
Page 25: Códigos De Error
Resolución de problemas Códigos de error Código de Definición Causa Solución posible error Desenchúfelo y déjelo reposar al menos 1 El motor se ha sobrecalentado hora a temperatura ambiente; luego intente reiniciarlo. Retire la punta de prueba del generador e intente hacerlo funcionar. - Page 26 Dieses Produkt unterliegt einer Gewährleistung auf Fehlerfreiheit bei Material und Verarbeitung für die Dauer von zwei Jahren ab dem Zeitpunkt der Lieferung. Fisher Scientific repariert oder ersetzt und retourniert kostenlos jene Teile, die innerhalb dieser Zeit mit vom Benutzer vorausbezahlten Transportkosten an das Werk zurückgesandt werden, und bei welchen die Überprüfung...
- Page 27 Überblick 1. Digitalanzeige 6. Netzkabelanschluss 2. Drehzahlsteuerung 7. Ein-/Aus-Schalter 3. Timersteuerung 8.Querstrebenschlitz (Ständerbefestigung) 4. Starttaste 9. Generatorsonden-Kupplung 5. Stopptaste Klemme Querstrebe Der 850 Homogenisator besteht aus folgenden Komponenten: Beschreibung Menge Motor-Antriebseinheit (115 V) Oder Motor-Antriebseinheit (230 V) Netzkabel Querstrebe Klemme Werkzeugsatz Bedienungsanleitung Optionaler Stätiv verfügbar (gesondert verkauft) - Kat.-Nr.
- Page 28 Stativbefestigung 1” Querstreben- schlitz Querstrebe Klemme Rändelschraube 1. Zusammenbau des Statives (separat verkauft) 2. Setzen Sie die Querstrebe in den Schlitz für die Querstrebe an der Rückseite des Gerätes ein und drehen Sie die Rän delschraube im Uhrzeigersinn ein, bis sie fest sitzt. Stativ Kat.Nr.
- Page 29 Zubehör Dispergier - Aggregate 1. Setzen Sie die 2. Eine Vierteldrehung 3.Einsatzbereit *die aggregate vor dem Start immer Aggregate in im Uhrzeigersinn in Flüssigkeit eintauchen die Kupplung ein um einzurasten 1/4 Umdrehung Generatorkup- plung *Niemals trocken laufen lassen Edelstahl - Aggregate Größe Verarbeitungsbereich Kat.
-
Page 30: Bedienung
Bedienung Speed 7000 Time 0:15 1. Digitalanzeige 5. U/MIN 2. Timer 6. Starttaste 3. Drehzahlsteuerung 7. Stopptaste 4.Timersteuerung 8. Ein-/Aus-Schalter Allgemeine Bedienung Geräte-Rückseite Stromversorgung - Stecken Sie das Netzkabel an und schalten Sie den Ein-/Aus-Schalter auf der Rückseite des Gerätes in die Stellung “Ein”. Geschwindigkeit einstellen - Passen Sie die Drehzahl mit den nach-oben- und nach-unten-Tasten an. -
Page 31: Fehlerbehebung
Fehlerbehebung Fehlercodes Fehlercode Definition Ursache Mögliche Lösung Ausstecken und mindestens 1 Stunde Motor ist überhitzt bei Raumtemperatur stehen lassen, dann Neustart versuchen. Generatorsonde entfernen und versuchen, den Motor Fehler 1 Motor dreht nicht laufen zu lassen Prüfen Sie, ob sich die Etwas verhindert physisch, dass Aggregate (vom Motor sich der Motor dreht... - Page 32 P/N 03-271 Rev. F...
