Summary of Contents for HMS H4402

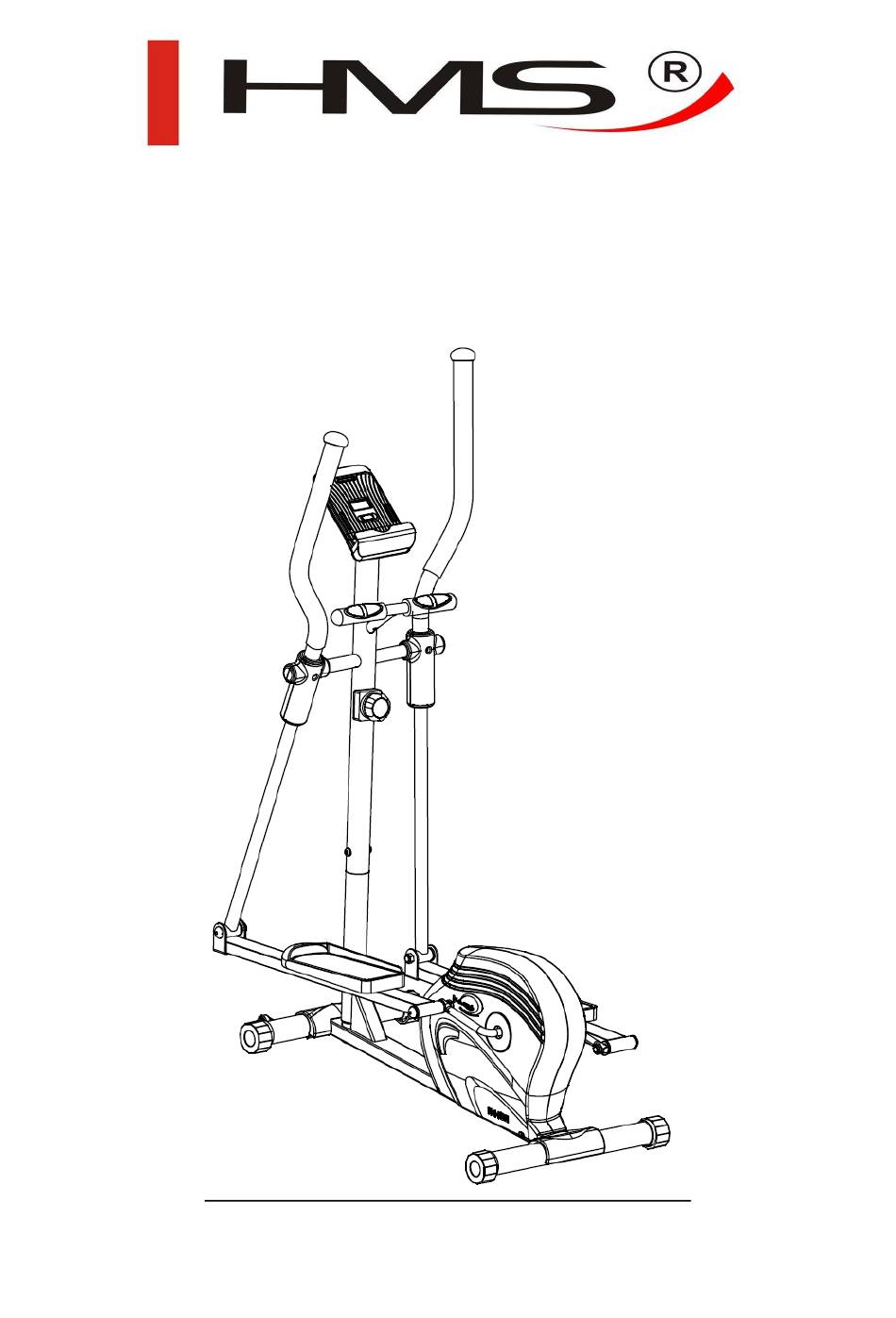

- Page 1 ORBITREK MAGNETYCZNY - MAGNETIC ELLIPTICAL - MAGNETICKÝ ELLIPTICAL H4402 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION – NÁVOD K OBSLUZE...
-
Page 2: Uwagi Dotyczące Bezpieczeństwa
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady: Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. -
Page 3: Elementy Składowe
LISTA CZĘŚĆI Č. Obraz Opis Liczba Obraz Opis Liczba M8*65mm śuba Φ8*19 podložka M8 nakrętka 10,13,15,17 klucz M8*16mm śuba L klucz 5*5mm Φ17.5*25 podložka Φ8.5*Φ25 podkładka M8*1.0*20mm śuba M8*40mm śuba L klíč 6*6mm Klucz M6*40mm śuba Klucz Φ6 podkładka Φ6*Φ18 podkładka Podkładka sprężysta M5*10mm śuba ELEMENTY SKŁADOWE... - Page 4 WYKRES...
- Page 5 MONTÁŽ Krok 1 Ustaw ramę główną (A) na płaskiej powierzchni. Zamontuj tylny stabilizator (B) do ramy głównej (A), wykorzystując 2szt. śrub M8*65mm (1), 2szt. podkładek Φ8*19, 2szt. nakrętek M8 (3) oraz klucz (4) (patrz rysunek 1). Ten sam sposób montażu powótrz w przypadku przedniego stabilizatora (C). Rysunek 1 Krok 2 Przytwierdź...
- Page 6 Krok 3 Połącz przewody wystające z słupka uchwytu (D) z kablami znajdującymi się wewnątrz ramy głównej. Upewnij się, że regulacja obciążenia wskazuje wartość 1. Następnie (patrz rysunek 3) połącz kabel regulujący zakres obciążenia (4 kroki). Najpierw umieść górny przewód na haczyku. Po czym proszę wsadzić kabel do okrągłego otworu. Następnie naciągnąć go. Potem, należy połączyć...
- Page 7 Krok 5 Umieść 2szt. Φ17.5*Φ25 podkładek (7) na prawej/lewej stronie osi uchwytu (F). Zamontuj lewy uchwyt (G) i prawy uchwyt (H) na lewym/prawym końcu osi uchwytu (F). Przymocuj całość za pomocą 2szt. podkładek Φ8.5.*Φ25 (8), 2szt. śrub M8*1.0*20mm (9) oraz 2szt kluczy (4), patrz rysunek 7. Oś...
- Page 8 Krok 7 Zamontuj przednie osłony uchwytu (N) oraz tylnie osłony uchwytu (O), nasadź oba elementy na spojeniu lewego/prawego słupka uchwytu z lewą/prawą dzwignią pedału za pomocą klucza (4) oraz 2szt. śrub M5*10mm (18). Krok 8 Weź Lewy Pedał (K), następnie zamontuj go na lewej dźwigni pedału wykorzystując 2 szt. śrub M6*40mm (14), 2szt podkładek Φ6 (15) oraz 2szt podkładek Φ6*18 (16).
-
Page 9: Zakres Stosowania
Baterie należy wymieniać co najmniej raz do roku, aby uniknąć wycieku ZAKRES STOSOWANIA Ćwiczenia na rowerku stacjonarnym zastępują ćwiczenia wykonywane na zwykłym rowerze. Orbitrek magnetyczny H4402 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych. INSTRUKCJA TRENINGU 1. -
Page 10: Karta Gwarancyjna
Pozycja Usiądź na siodełku, stopy wsuń w pedały tak by były zablokowane pomiędzy podstawą pedału a paskiem zabezpieczającym, dłonie oprzyj na kierownicy. W trakcie ćwiczeń należy mieć wyprostowane plecy. Trening Aby poprawić swoją kondycje i zdrowie należy przestrzegać podanych instrukcji treningu. Jeżeli wcześniej nie byłeś aktywny fizycznie przez dłuższy okres czasu powinieneś... - Page 11 - czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy - ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku / - reklamowanego towaru Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.
-
Page 12: Important Safety Information
IMPORTANT SAFETY INFORMATION This product has been designed for home use only and built for optimum safety. Please note the following safety precautions: Before starting any exercise program you should consult your doctor to determine if you have any physical or health conditions that could create a risk to your health and safety, or prevent you from using the equipment properly. -
Page 13: Part List
ACCESSORY PACKAGE LIST Picture Description Picture Description Φ8*19 washer M8*65mm bolt M8 nut 10,13,15,17 wrench M8*16mm bolt L wrench 5*5mm Φ17.5*25 washer Φ8.5*Φ25 washer M8*1.0*20mm bolt M8*40mm bolt Wrench L wrench 6*6mm Wrench M6*40mm bolt Φ6 washer Φ6*Φ18 podložka Spring washer M5*10mm bolt PART LIST Picture... - Page 14 DIAGRAM...
- Page 15 ASSEMBLY Step 1 Put the main frame( a) upright. make it steady on the ground. Attach the rear stabilizer tube(b) to main frame using 2 pcs of m8*65mm screw (1), 2 pcs of φ8* 19 washer(2) and lock them with 2 pcs of m8 nut(3) using wrench(4). (see picture 1). Attach the front stabilizer tube(c) as above step! Picture 1 Step 2...
- Page 16 Step 3 Connect the wires of Console Pillar(D) and Console Solid tube, please make sure the resistance knob are on level 1, then see picture3 to connet spinner wires (4 steps, you should put the upper wire on the pothook at first, then pull back the wire to the circular neck) and connect the other 2 wires correctly as picture 4.
- Page 17 Step 5 Set 2 pcs of Φ17.5*Φ25 washer(7) at the right/left end of Handle Mandrel(F). Set the Left upper handle parts(G) and Right upper handle parts(H) at the left/right end of handle Mandrel(F). Using 2 pcs of Φ8.5*Φ25 washer(8) and 2 pcs of M8*1.0*20mm bolt(9) to lock them by 2 pcs of Wrench(4) (See picture 7) Handle Mandrel Handle Mandrel Washer...
- Page 18 Step 7 Get 1 pcs of Front Handlebar Decorative Cover (N) and 1 pcs of Back Handlebar Decorative Cover (O), set them on the connect parts of left/ right handlebar tube and left/right pedal tube, using 2 pcs of M5*10mm screw(18) to lock them by Wrench(4).
-
Page 19: Training Instruction
COMPUTER Operation Mode key under the LCD Display lets you to select and lock on to a particular function you want(scan mode,time/speed/distance/calorie/ ODO/RPM/Pulse mode). Reset the data to zero by pressing the MODE KEY for several seconds. The processor turns off automatically when the speed sensor has no signal input or no key is pressed for approximately 4 minutes. - Page 20 Even though we go to great efforts to ensure the quality of each product we produce, occasional errors and /or omissions do occur. In any event should you find this product to has either a defective or a missing part, Please contact us for a replacement. Consumer service department: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41–905 Bytom abisal@abisal.pl www.abisal.pl www.hms-fitness.pl...
-
Page 21: Technická Data
BEZPEČNOSTNÍ POKYNY Výrobek je určen výlučně k domácímu použití a byl navržen tak, aby byla zajištěna optimální bezpečnost. Dodržujte následující pokyny: V případě možnosti existence zdravotních překážek ve využívání tohoto zařízení se před započetím tréninku poraďte s lékařem. Rozhodnutí lékaře je nezbytné především v případě používání léků ovlivňujících práci srdce, krevní... - Page 22 Č. Obrázek Počet Č. Obrázek Počet Popis Popis M8*65mm šroub Φ8*19 podložka 10,13,15,17 klíč M8 matice M8*16mm šroub L klíč 5*5mm Φ17.5*25 podložka Φ8.5*Φ25 podložka M8*1.0*20mm šroub M8*40mm šroub Klíč L klíč 6*6mm Klíč M6*40mm šroub Φ6 podložka Φ6*Φ18 podložka Pružinová...
- Page 23 NÁKRES MONTÁŽ...
- Page 24 Krok 1 Postavte hlavní rám (A) rovně na podlahu. Připevněte zadní stabilizátor (B) k hlavnímu rámu (A) pomocí 2ks M8*65mm šroubu (1), 2ks Φ8*19 podložky, 2ks M8 matice (3) a klíče (4) (viz obrázek 1). Přední stabilizátor připevněte stejně jako zadní. Obrázek Krok 2 Umístěte krytku (M) na zadní...
- Page 25 Spojte převody sloupku rukojetí (D) s převody vycházejícími z hlavního rámu. Ujistěte se, že je hlavička regulace zátěže nastavena na hodnotu 1. Nejdříve (dle obrázku 3) spojte lanka regulace zátěže (4 kroky, nejdříve zahákněte lanko do očka druhého lanka, teprve poté jej mírným potáhnutím umístěte v kruhovém výřezu) a poté spojte zbylé dva převody. Nasaďte sloupek rukojetí...
- Page 26 Krok 5 Nasaďte 2ks Φ17.5*Φ25 podložky (7) na pravou/levou stranu osy rukojetí (F) Nasaďte levou rukojeť (G) a pravou rukojeť (H) na levý/pravý konec osy rukojetí (F). Vše upevněte pomocí 2ks Φ8.5.*Φ25 podložky (8), 2ks M8*1.0*20mm šroubu (9) a 2ks klíče (4), viz obrázek 7. Osa rukojeti Osa rukojeti Podložka...
- Page 27 Krok 7 Vezměte si 1ks přední krytky rukojeti (N) a 1ks zadní krytky rukojeti (O), nasaďte je na spoje levého/pravého sloupku rukojeti a levého/pravého sloupku pedálu pomocí 2ks M5*10mm šroubu (18) a klíče (4). Krok 8 Připevněte levý pedál (K) k levému sloupku pedálu (I) pomocí 2ks M6*40mm šroubu (14), 2ks Φ6 podložky (15), 2ks Φ6*Φ18 podložky (16) a klíče (4).
- Page 28 Baterie by měly být vyměněny alespoň 1 ročně, aby nedošlo k jejich vytečení ROZSAH UŽÍVÁNÍ Elliptical je zařízením určeným k procvičování svalů nohou a ramen. Magnetický elliptical H4402 je zařízením třídy H určeným výlučně k domácímu použití. Toto zařízení není určeno k rehabilitačním a terapeutickým účelům.
- Page 29 Pokud si všimnete závady nebo toho, že některá z částí chybí, kontaktujte nás, prosím. Rozsah užívání Magnetický elliptical H4402 je zařízením třídy H určeným výlučně k domácímu použití. Nemůže být používán k terapeutickým, rehabilitačním a komerčním účelům. Označení zařízení symbolem přeškrtnutého kontejneru na odpady informuje o zákazu likvidace použitého elektrického a elektronického zařízení...
