Virutex PAE85T Operating Instructions Manual page 61

A
D

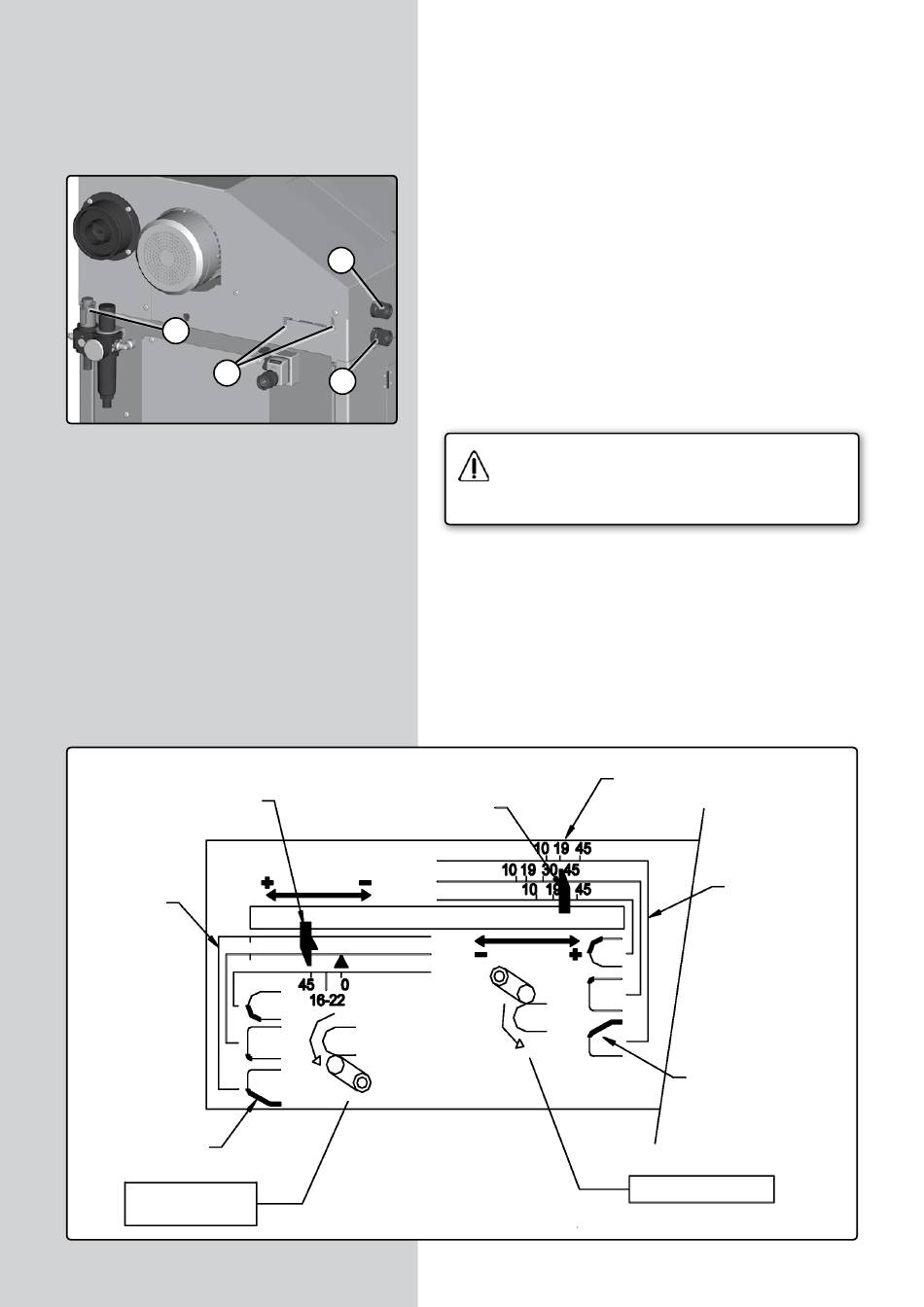

(Figure 15)
Indicateur de fin
d'arasage
Ligne guide
Forme à copier
Fin d'arasage
5.2.2 Réglage de l'épaisseur et du type de forme à araser
Avant de procéder à l'arasage du chant, il faut régler la forme
et l'épaisseur du panneau à araser, pour ce faire la machi-
ne est pourvue d'une butée de début et de fin d'arasage qui
règle la course du bras d'arasage. Pour le réglage de l'unité
d'arasage, faire ce qui suit:
• Couper la pression d'air, en fermant la prise d'air (A) (Fig.
B 15).
Vérifier l'épaisseur du panneau et sa forme.
• Régler la butée de début d'arasage à l'aide du bouton de
réglage (B).
• Régler la butée de fin d'arasage à l'aide du bouton de ré-
C
glage (C).
• Reouvrir la prise d'air, à la fin des réglages.
Ne jamais effectuer le réglage des butées de
course du bras d'arasage sans avoir préalable-
ment fermé la prise d'air.
Le tableau ci-dessous montre deux exemples de positionne-
ment des indicateurs (D) (Fig. 15) de début et de fin d'arasage
en fonction de l'épaisseur et de la forme du panneau sur le-
quel on va travailler, de façon à faire coïncider l'indicateur
avec l'épaisseur du panneau et sa forme.
Exemple 1
Panneau à forme biseautée de 19 mm d'épaisseur
Indicateur de
début d'arasage
Épaisseur du panneau
Ligne guide
Forme à copier
Début d'arasage
PAE85T / Mode d'emploi - 61
