D
B
A

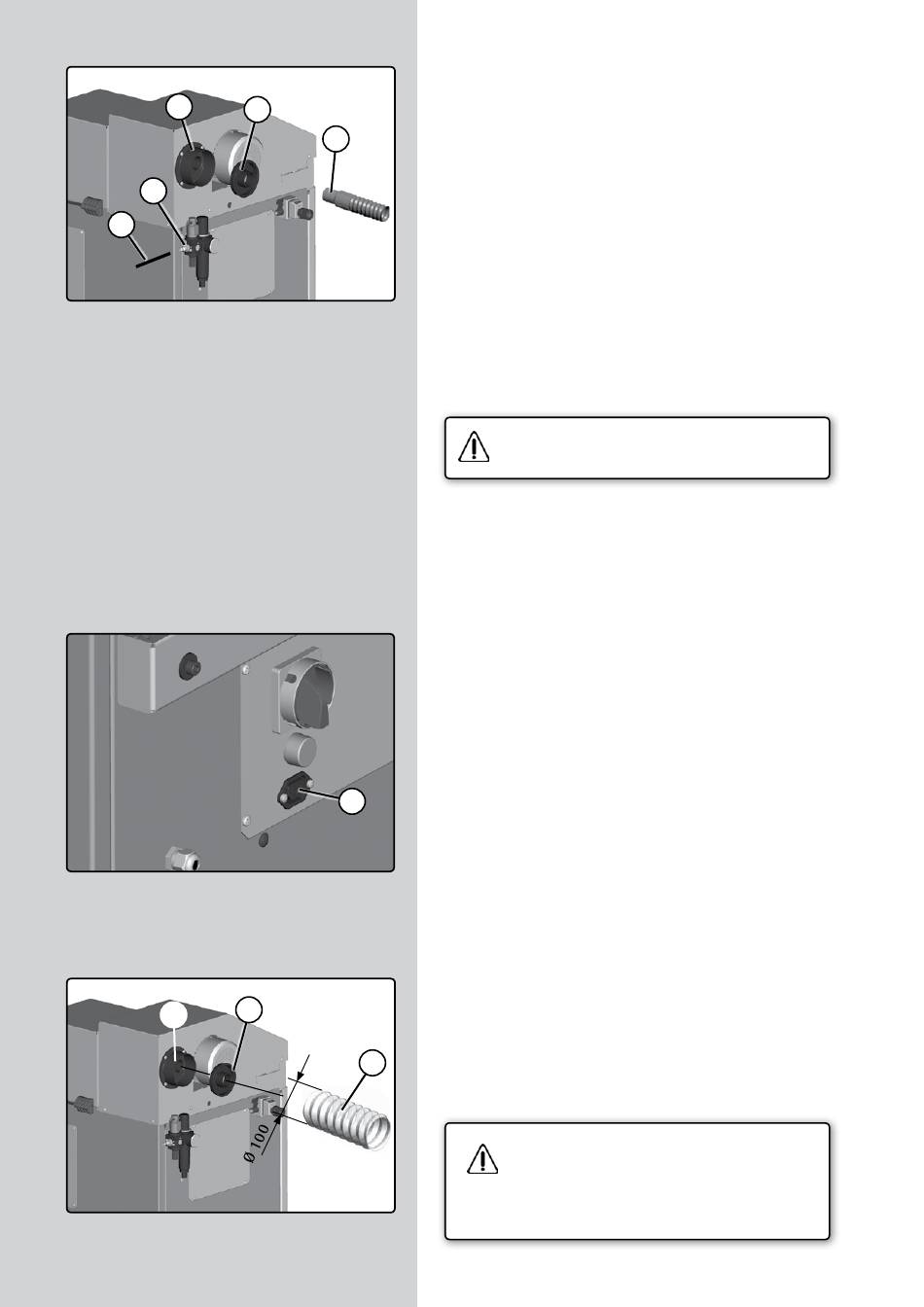

(Figura 9)
(Figura 10)
D
(Figura 11)
12 - PAE85T / Manual de instrucciones
E
C
F
E
G
4.4 CONEXIÓN NEUMÁTICA
Conectar el tubo de alimentación (A) en la toma de aire (B)
(Fig. 9).
La presión de la instalación neumática debe tener una presión
de 7 a 8 bar y el aire debe estar filtrado, deshumidificado y
no debe ser lubricado, pues la lubrificación del aire daña la
instalación neumática.
El tubo de alimentación (A), tiene que ser como mínimo de
diámetro interior 8 mm para garantizar una presión de tra-
bajo de 6 bar.
La máquina va equipada con un dispositivo de seguridad que
impide la puesta en marcha de la máquina, si la presión es
inferior a 4 bar.
4.5 TOMA GENERAL DE ASPIRACIÓN
La máquina siempre ha de trabajar con la
aspiración conectada.
Una buena aspiración elimina cualquier cuerpo extraño, el
riesgo de respirar polvo y es imprescindible para el buen fun-
cionamiento de la máquina.
Las partículas y el polvo, dañan los elementos neumáticos,
embozan la fresas.

4.5.1 Aspirador AS382L Virutex

Aconsejamos para la perfiladora PAE85T nuestro aspirador
AS382L, de gran potencia de aspiración, 340 m
dad de depósito, preparado además para funcionar bajo las
órdenes de la máquina, trabajando sólo durante los ciclos de
perfilado.
• Para la instalación del aspirador AS382L, conectaremos el
tubo (C) de recogida de que va provisto, al colector (D) me-
diante el adaptador (E) (incluido en la máquina) (Fig. 9) y su
cable de telecomando a la base (F) de la misma (Fig. 10).
• El aspirador debe conectarse además a una toma de co-
rriente externa independiente.
4.5.2 Aspiración externa D.100
Si desea conectar la aspiración de la máquina, a una insta-
lación general de diámetro 100 mm, ésta deberá tener una
potencia de aspiración de 1000 m
Para su instalación, retirar el adaptador (E) y conectar el tubo
flexible (G) de diámetro 100 mm al colector (D) (Fig. 11).
Sujetar con abrazaderas (no incluidas).
El aspirador AS382L, o el tubo de conexión
a la aspiración general, deben situarse de
modo que no obstaculicen los movimien-
tos del operario durante el trabajo.
/h y capaci-
3
/h.
3
