ADA INSTRUMENTS ARMO 2D Operating Manual page 11

ARMO 2D
Про��рк� точ�ост� �ор�зо�т��ь�о�о �уч� (�з��б п�оскост�)

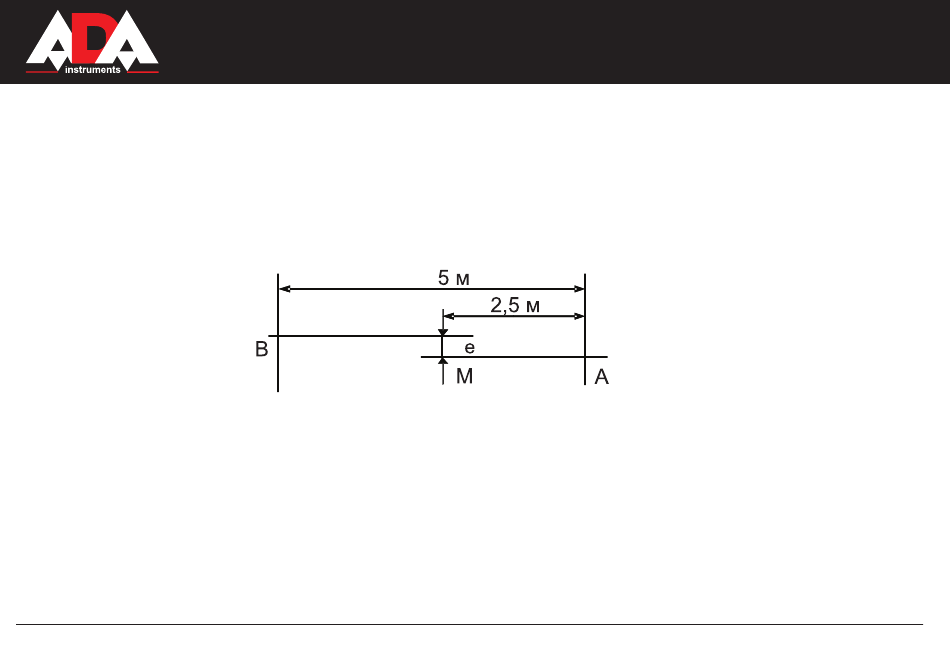

Установить лазерный построитель плоскости на расстоянии приблизительно 5м от стены и отметить на стене точку�
указанную лазерным крестом. Повернуть лазерный построитель так� чтобы сместить луч приблизительно на 2�5м
влево и проверить� чтобы горизонтальная линия находилась в пределах значения „точность" (см. характеристики)
на той же высоте� что и нанесенная отметка� указанная лазерным крестом. Повторить эти же действия � смещая
лазерный инструмент вправо. Внимание: ось вращения при проверке точности не смещайте.
Про��рк� точ�ост� ��рт�к��ь�о�о �уч�
Установить лазерный инструмент на расстоянии приблизительно 5м от стены. Укрепить на стене отвес со
шнуром длиной около 2�5м. Включите лазерный построитель плоскостей и направьте вертикальную линию на
отвес со шнуром.
Точность линии находится в допустимых пределах� если отклонение вертикальной линии (сверху или снизу) не
превышает половину значения характеристики „точность" (например� +/-3мм на 10м).
Если точность лазерного построителя не соответствует заявленной� необходимо обратиться в авторизованный
MEASUREMENT FOUNDATION
11
