5. Instalación mecánica

5.1 Montaje del producto

Este producto está diseñado para instalarlo sobre una superficie
lisa y vertical. Los prensacables deben quedar orientados hacia
abajo.
Para garantizar que exista una ventilación adecuada, deje
al menos 200 mm de espacio libre a cada lado del
cuadro.
1. Taladre los orificios necesarios en la superficie de instalación.
Use las medidas indicadas a continuación como referencia, en
función del tipo de cuadro. Si desea obtener más información
sobre los distintos tipos de cuadros, consulte el folleto técnico
del producto.
2. Coloque tacos en los orificios, si es necesario.
3. Coloque los cuatro tornillos en los orificios de montaje y
apriételos en cruz.
W

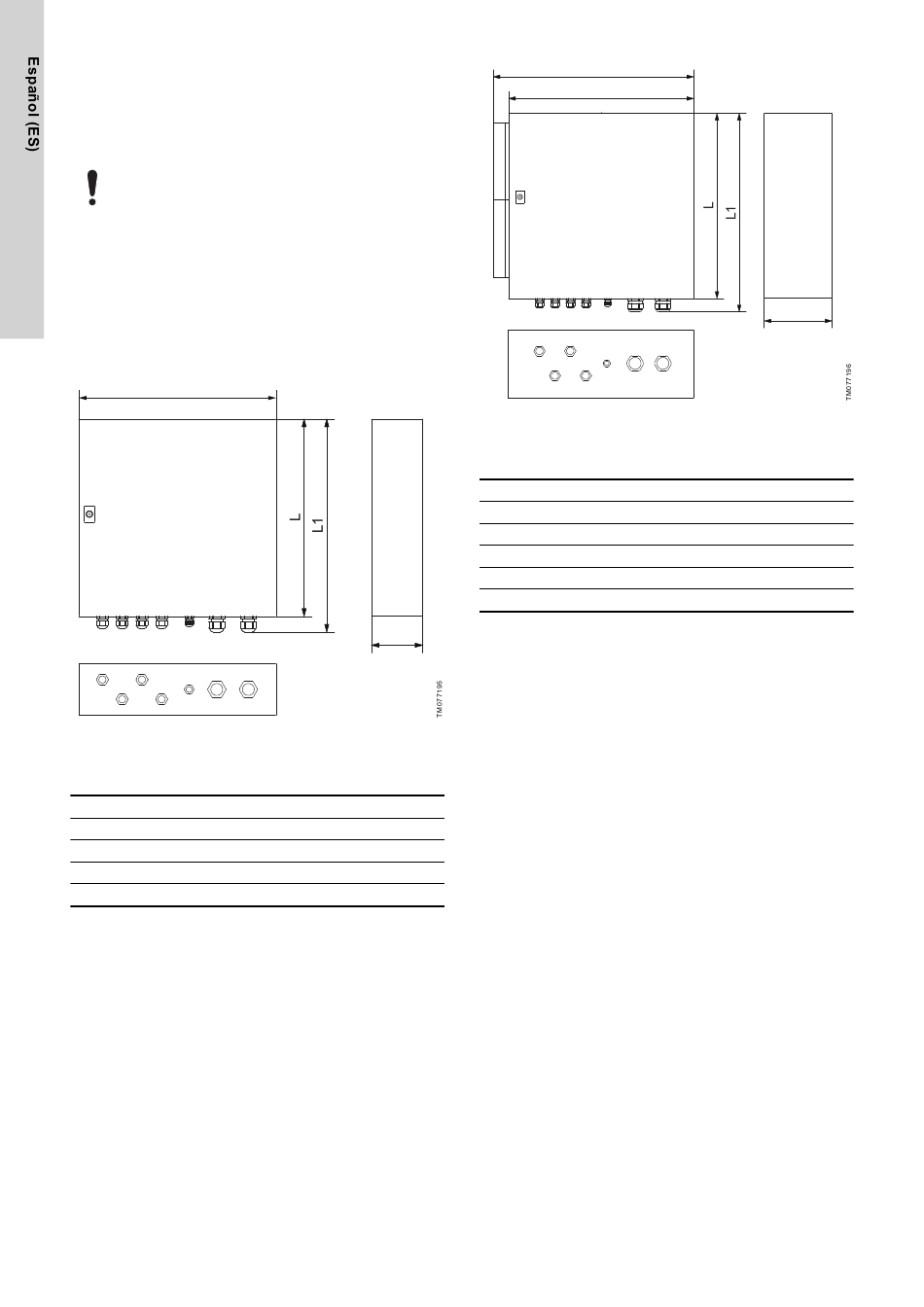

Dimensiones de la variante de 16 A
Cuadro PowerAdapt (3 x 380-415 V c.a., 16 A)
Pos. Descripción
W 500 mm
L 500 mm
L1 530 mm
H 250 mm
18
Dimensiones de las variantes de 31 A y 72 A
Cuadro PowerAdapt (3 x 380-415 V c.a., 31 A y 72 A)
Pos. Descripción
W 600 mm
W1 650 mm
L 600 mm
L1 630 mm
H 300 mm
H

5.2 Funcionamiento

El sistema garantiza el funcionamiento completamente automático.
• La fuente de c.c. se conecta directamente.
• La fuente de c.a. se conecta con un retardo de 1-5 minutos.
W1
W
H
