ACV Inbay 240000-02 Quick Start Manual

Stromanschluss:
=> Ziehen Sie den Stecker der Bordsteckdose ab
und schieben Sie die Isolierung etwas zurück
=> Montieren Sie die Abzweigverbinder auf den
beiden Kabeladern. Verwenden Sie abhängig von
der Kabelstärke die entsprechenden Abzweigverbinder:
• Kabelstärke 2,5mm² => blau
• Kabelstärke 1,5mm² => rot
Power Connection:
=> Disconnect the plug of the on-board socket and
push down a bit the cable insulation
=> Mount the branch connectors on both cable
wires. Depending on the cable diameter
use the appropriate branch connectors:
• Cable diameter 2,5mm² => blue
• Cable diameter 1,5mm² => red
Inbay® Kit
Artikel-Nr.: | part-no.: 240000-02
2

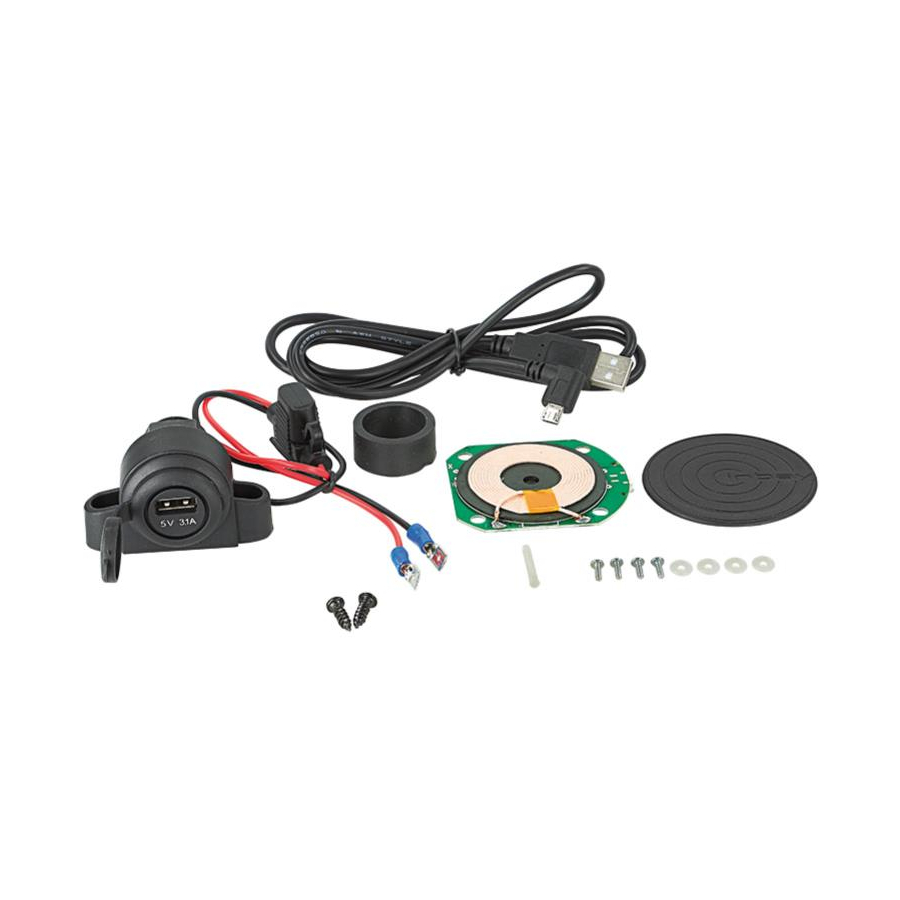

Kit Content
(1) Ladespule
(2) Spannungswandler 12V -> 5V / 3A
(3) 1m USB Kabel
(4) Lichtwellenleiter L=19,1 mm / d=2,8 mm
(5) Inbay® Pad d=55mm
(6) Linsenkopfschraube
(7) Scheibe 2,7 PA6
www.inbay.systems
3
5
1
4 6 7
Kit Content
(1) Cupper inductor
(2) Voltage Transformer 12V -> 5V / 3A
(3) 1m USB cable
(4) Optical waveguide L=19,1 mm / d=2,8 mm
(5) Inbay® Pad d=55mm
(6) Fillister head screw
(7) Pane 2,7 PA6
