OWNER'S MANUAL

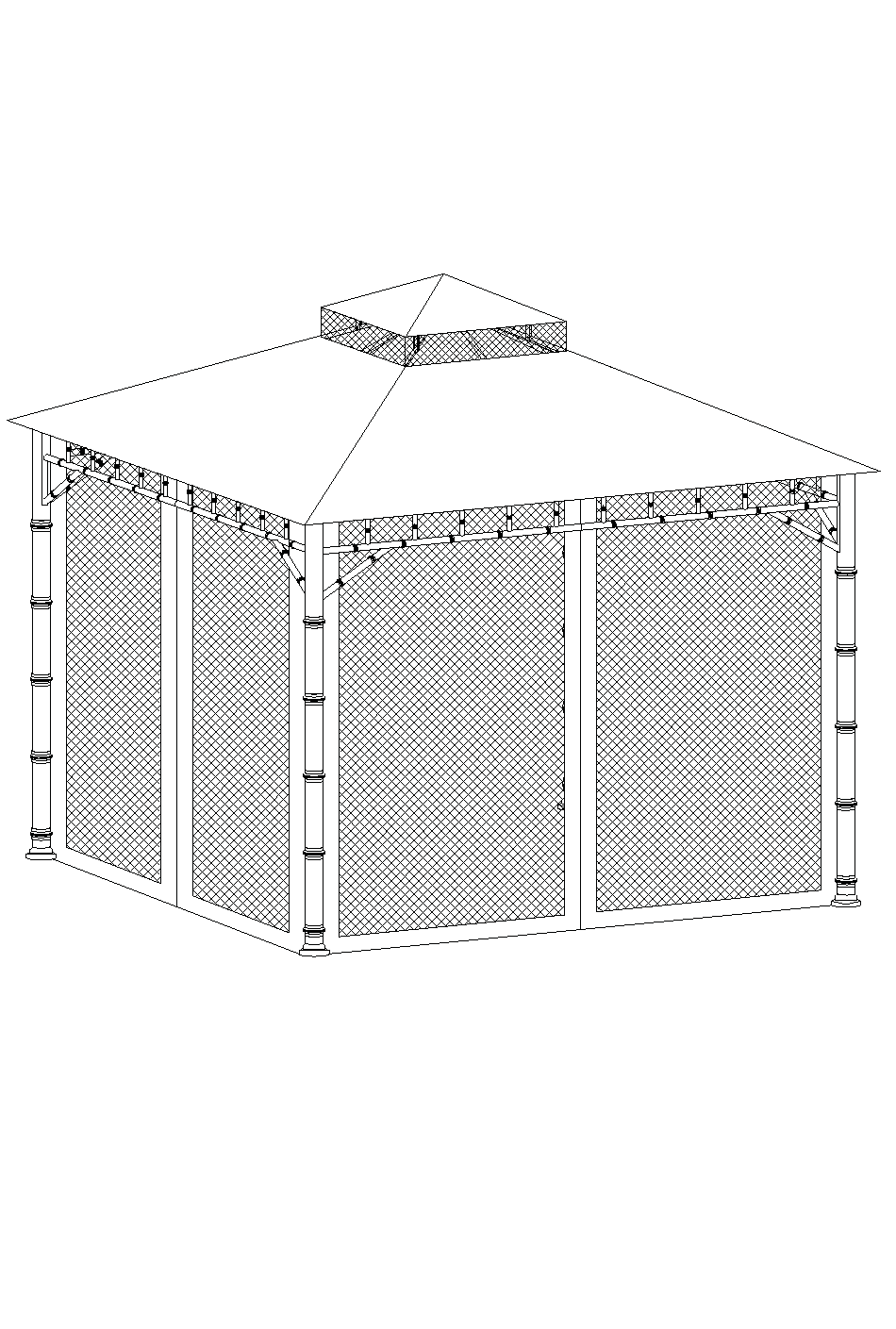

Tiki Gazebo
Style # L-GZ492PST
Our clear, easy to follow; step by step instructions will guide you
through the project from start to finish. Feel confident that this will
be a fun and rewarding project. The final product will be a quality
piece that will go together smoothly and give years of enjoyment.
All you will need is a screwdriver, a hammer, and a ladder not lower
than 2m (about 6.6 feet).
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sunjoy L-GZ492PST
Summary of Contents for Sunjoy L-GZ492PST
- Page 1 OWNER'S MANUAL Tiki Gazebo Style # L-GZ492PST Our clear, easy to follow; step by step instructions will guide you through the project from start to finish. Feel confident that this will be a fun and rewarding project. The final product will be a quality piece that will go together smoothly and give years of enjoyment.
- Page 2 IMPORTANT: 1. When installing and assembling your gazebo, it’s recommended that 2 or more persons are involved. 2. Do not use the unit during an electrical storm, as there is a remote chance of getting struck by lightening. 3. Do not climb on top of the gazebo. Falling off the gazebo can result in serious injury, possibly even death.
-
Page 3: Parts List
Parts List Left screen Right screen Post Short bar Long bar Straight tube for big roof Big roof connector Small roof connector Small roof bar Hook Small Canopy Big Canopy Mosquito Netting Hardware Pack 1 M6 *15 Bolt 28 PCS M6 Flat washer 28 PCS M6 Wrench... - Page 4 Fig.1: Insert each Left Frame (A) into Right Frame (B) and tighten them by using Bolt (AA), Flat washer (BB) Fig.2: Attach each assembly part (A) and (B) to post (C) by using Bolt (AA), Flat washer (BB) And then, form four side screens around. Hardware Pack 2 M6 Flat washer 12 PCS...
- Page 5 Fig.3: Insert Long bar (E) into Short bar (D) Fig.4: Insert assembly part E & D into the connect hole of Big roof connector (G), simultaneously, insert Straight tube for big roof (F) into the connect hole of Big roof connector (G). Then, screw Hook (J) into Big roof connector (G).
- Page 6 Hardware Pack 3 Plastic Ring 56PCS Stake 12 PCS Fig.9: Hang the mosquito netting (M) onto the outside tracking pipe by using Plastic Ring (GG). Fig.10: Using Stake (HH) to fix gazebo with ground. Finish all the assembly steps...
- Page 7 Important: Please do not return this product to the store. For technical assistance on assembly or replacement parts Please do not return this product to the store, call Sunjoy Industries at 1(866) 578-6569 from 8:30 AM to 5:30 PM EST Monday to Friday or fax the replacement part form which put into the package to (740)-283-3549 or Email thd@sunjoygroup.com for assistance.
- Page 8 MANUEL DU PROPRIÉTAIRE Gazebo Tiki Style No. L-GZ492PST Nos instructions claires et faciles à suivre, pas à pas, vous conduirons à travers le projet du commencement jusqu’à la fin. Soyez surs que ce sera un projet plaisant et gratifiant. Le produit fini sera une pièce de qualité...
- Page 9 IMPORTANT: 1. Pendant le montage et l’installation de votre Gazebo, nous recommandons la participation de 2 personnes ou plus. 2. N’utilisez pas l’unité pendant un orage électrique, car il y a la possibilité isolée de se faire frappé par la foudre. 3.
-
Page 10: Liste De Pièces
Liste de Pièces Panneau Gauche Panneau Droit Poteau Poutre courte Poutre longue Tuyau perpendiculaire du grand toit Connexion du grand toit Connexion du petit toit Barre du petit toit Crochet Toiture petite Toiture grande Filet moustiquaire Sachet de Quincaillerie 1 Boulon M6 *20 32 Pièces Rondelle Plate M6... - Page 11 Fig.1: Introduisez chaque panneau gauche (A) dans un panneau droit (B) et fixez-les avec boulon (AA), et rondelle plate (BB). Fig.2: Fixez chaque pièce assemblée (A) et (B) au poteau (C) avec boulon (AA), rondelle plate (BB). Ensuite, formez un cadre avec les panneaux. Sachet de Quincaillerie 2 Rondelle plate M6 12 Pièces...
- Page 12 Fig.3: Introduisez la poutre longue (E) dans la poutre courte (D). Fig.4: Introduisez le montage des pièces E et D dans le trou de la connexion du grand toit (G), simultanément, introduisez le tuyau perpendiculaire du grand toit (F) dans le trou de connexion du grand toit (G).
- Page 13 Sachet de Quincaillerie 3 Anneaux en Plastique 40 Pièces Piquet 12 Pièces Étape 3 Fig.9: Accrochez le filet moustiquaire (M) sur le tuyau extérieur avec les anneaux en plastique (GG). Fig.10: Avec les Piquets (HH), ancrez la tente à la terre. Vérifiez toutes les étapes de montage.
- Page 14 Sunjoy Industries au numéro 1(866) 578-6569 de 8h30 à 17h30, heure de l’Est, du lundi au vendredi ou envoyez le formulaire pour pièces de rechange que nous avons inclus dans l’emballage, au (740)-283-3549 ou par Courrier électronique à...
