Esquema De Cableado Kit Videocontrol - Fermax VIDEO CONTROL KIT Manual

KITS
VIDEOCONTROL
VIDEOCONTROL

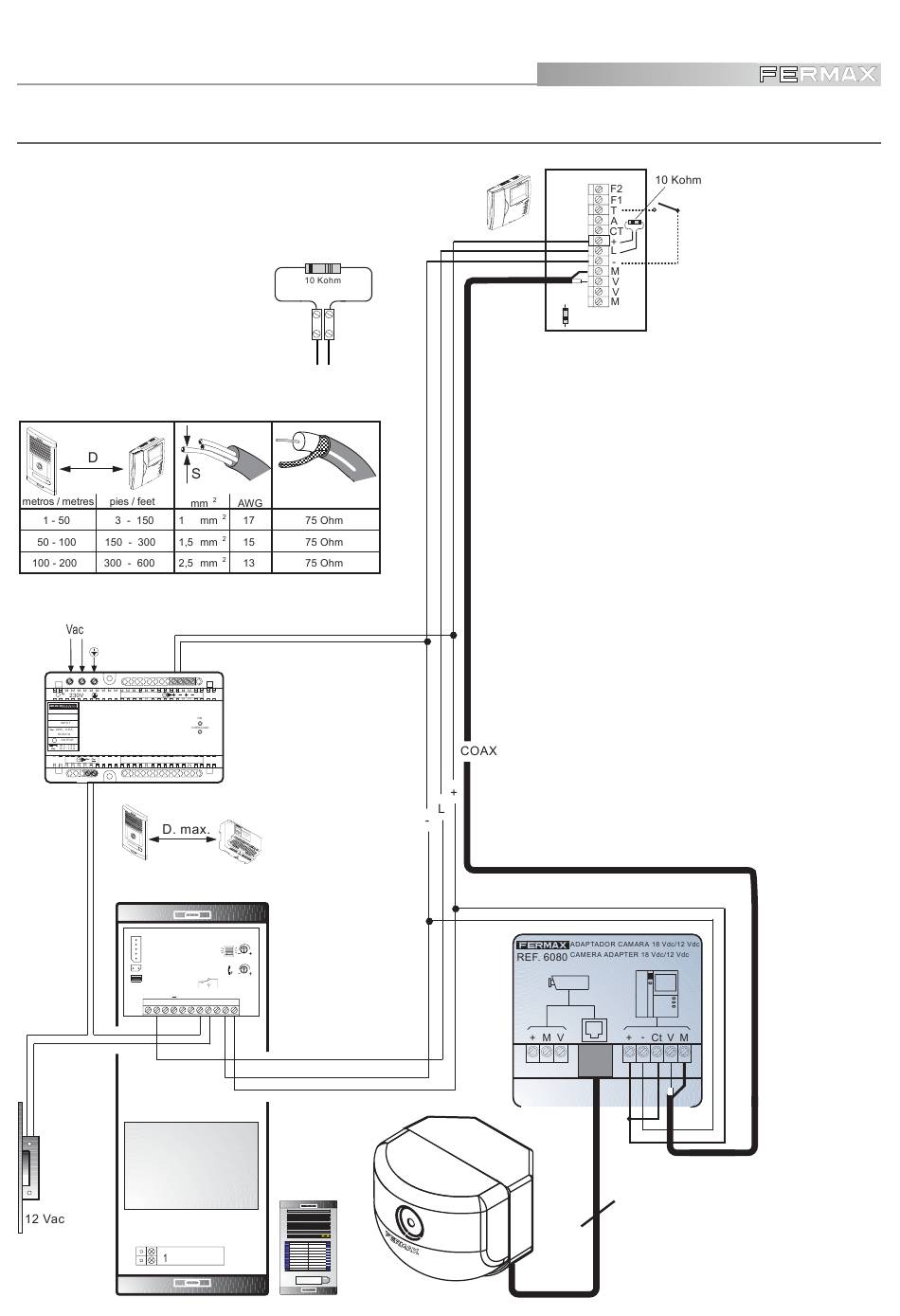

ESQUEMA DE CABLEADO KIT VIDEOCONTROL (1 Cámara)
18 Vdc + 12 Vac
30 m
90 pies/feet
JP2
Ct L
S B B
+12
TARJETERO
Pag 20
(*) IMPORTANTE
10 Khoms:
entre los bornes + y L
del último monitor.
+ L
EXT.
PLAC
INT.
TELEFONO
C Nc - +
No
HIGH PERFORMANCE
MULTIPLEXED DIGITAL SYSTEM
P1:
Pulsador de llamada puerta vivienda.
CAMARA AEREA
(*)
P1
MAXIMO 90 metros/270 pies
