KITS
VIDEOCONTROL
VIDEOCONTROL

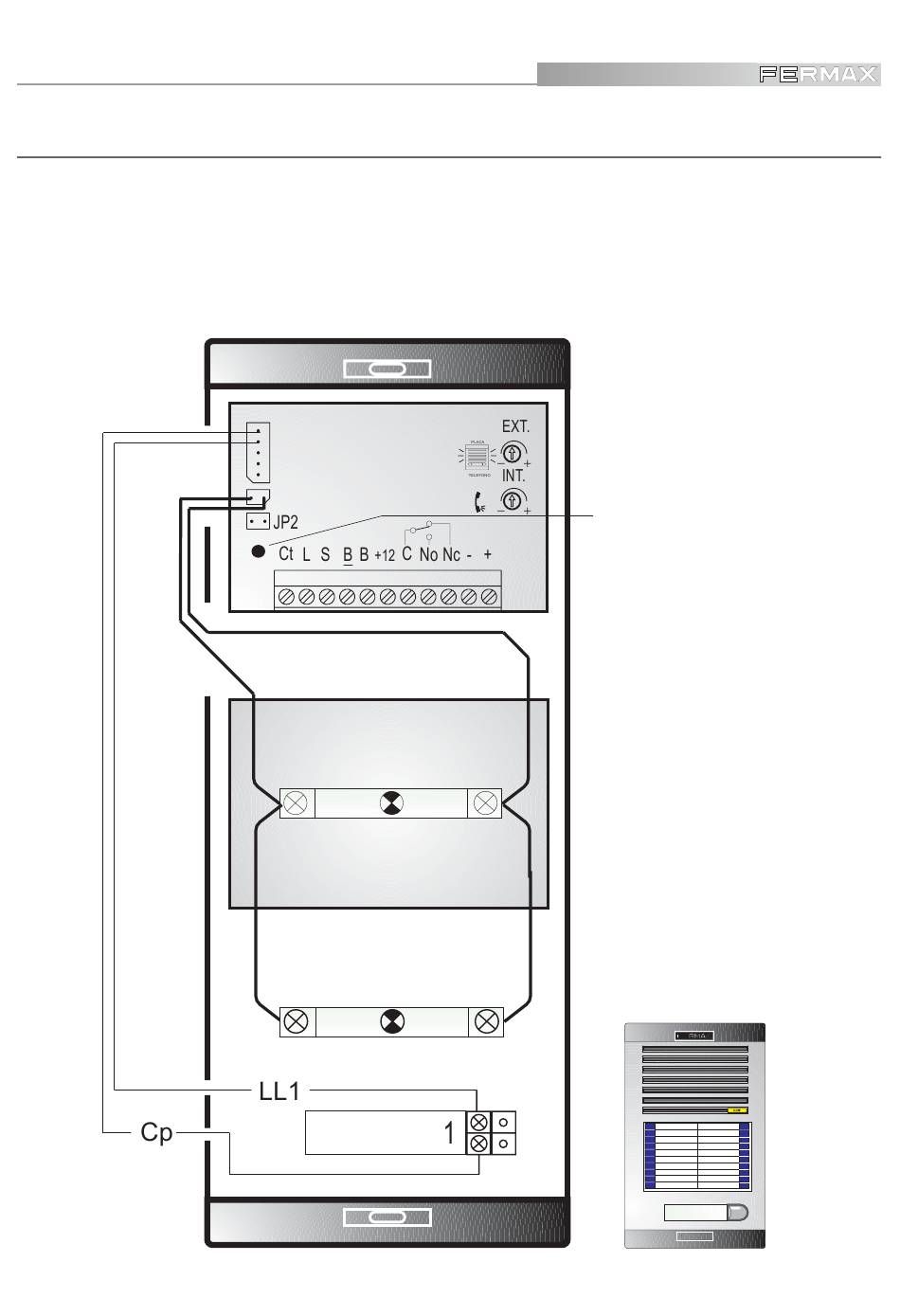

ESQUEMA DE CABLEADO INTERNO DE LAS PLACAS
La placa de calle sale de fábrica precableada, tanto en el Kit con tarjetero panorámi-
co (Kit Videocontrol) como en el Kit que lleva incorporado la cámara en la placa (Kit
Videocontrol Plus). El sistema no puede funcionar si se eliminan o alteran estas
conexiones. Por lo tanto, cuando Ud. abroche algún cable en los terminales
precableados debe conservar el cableado ya existente.
AMPLIFICADOR
KIT ADS
(*) LED DIAGNOSTICO
TARJETERO
Placa Kit Videocontrol
Pag 18
