Summary of Contents for Kichler Lighting Verdi

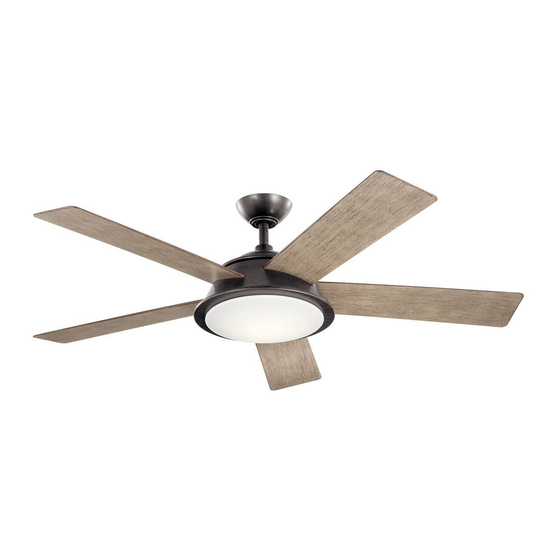

- Page 1 56" Verdi LED Product images may vary slightly from actual product. INSTRUCTION MANUAL...
- Page 2 2 | KICHLER.COM...
-
Page 3: Table Of Contents
MOUNTING OPTIONS ............ 6 INSTALLING THE LIGHT KIT AND GLASS ....14 HANGING THE FAN ............7 OPERATING INSTRUCTIONS ........17 INSTALLATION OF SAFETY SUPPORT ....9 TROUBLESHOOTING… ..........18 ELECTRICAL CONNECTIONS ........10 FCC INFORMATION… ............19 56" Verdi LED | 3... -
Page 4: Safety Rules
SAFETY RULES CAUTION – RISK OF SHOCK – To operate the reverse function on this fan, press the Disconnect Power at the main circuit breaker panel or “Reverse” button while fan is running. main fusebox before starting and during the installation. Avoid placing objects in the path of the blades. -
Page 5: Package Contents
Wood Screw (1), Spring Washer (1), H. Switch Housing Flat Washer (1) Light Kit 4) Light Kit Hardware: J. Glass Screw (3) K. Remote Control Kit: CR2032 3V Remote Control (1) Receiver (1) Batteries (2) Wire Connectors (6) 56" Verdi LED | 5... -
Page 6: Mounting Options
MOUNTING OPTIONS If there isn’t an existing UL (cUL for Canadian Installation) listed mounting box, then read the following instructions. Disconnect the power by removing fuses or turning off circuit breakers. Outlet box Secure the outlet box directly to the building structure. Use appropriate fasteners and building materials. -
Page 7: Hanging The Fan
Fig. 6) Fig. 6 NOTE: Make sure to keep loosened hardware separate to avoid confusion during installation. Set Screw Step 3. Loosen the two set screws on the motor coupling. (Fig. 7) Motor Body Fig. 7 56" Verdi LED | 7... - Page 8 HANGING THE FAN (continued) Clevis Pin Hairpin Set Screw Step 3. Carefully feed fan wires and safety cable up through the downrod. Thread the downrod onto the motor coupling until the clevis pin holes are Hairpin aligned. Next, replace the clevis pin and hairpin, then tighten both set screws. Set Screw Clevis Pin (Fig.
-
Page 9: Installation Of Safety Support
Tighten the wood screw securely. (Fig. 12) Safety Cable Bolt Wood Screw NOTE: Although the safety support cable is required for Canadian installations only. It’s a good idea to make the attachment with any installation. Fig. 12 56" Verdi LED | 9... -
Page 10: Electrical Connections
ELECTRICAL CONNECTIONS Receiver Mounting Bracket WARNING: To avoid possible electrical shock, be sure you have turned off the power at the main circuit panel before wiring. Follow the steps below to connect the fan to your household wiring. Use the wire connectors supplied with your fan. -
Page 11: Finishing The Motor Installation
(Fig. 15) Shoulder Screw Step 2. Assemble canopy by rotating key slot in canopy over shoulder screw in mounting bracket. Reinstall the shoulder screw that was previously removed, then retighten two shoulder screws securely.(Fig.16) Fig. 16 56" Verdi LED | 11... -
Page 12: Attaching The Fan Blades
FINISHING THE MOTOR INSTALLATION Step 3. Securely attach and tighten the canopy hole cover over the shoulder Canopy Hole Cover screws in the mounting bracket utilizing the keyslot twist-lock feature. (Fig. 17) ATTACHING THE FAN BLADES Fig. 17 NOTE: Before continuing, make sure the power is disconnected by turning off the circuit breaker or removing the fuse at the circuit box. -
Page 13: Installing The Switch Housing
Rotate the switch housing until it locks in place at the narrow end of the key holes. Secure by tightening the 2 screws previously loosened and the one previously removed. (Fig. 19) Screw Fig. 19a Screw Fig. 19b 56" Verdi LED | 13... -
Page 14: Installing The Light Kit And Glass
INSTALLING THE LIGHT KIT AND GLASS NOTE: Before continuing installation, confirm that the power is still turned off at the main circuit breaker or by removing the correct fuse. Turning the power off using a wall switch is not sufficient to prevent electrical shock. Step 1. -
Page 15: Operating Instructions
Cool Weather Operation: Reverse (clockwise). An upward airflow moves warm air off the ceiling areas (Fig. 26). This allows you to set your heating unit on a cooler setting without affecting your general comfort. Fig. 25 Fig. 26 56" Verdi LED | 15... - Page 16 OPERATING INSTRUCTIONS NOTE: Each handset control carries a unique ID code to facilitate communication between paired devices. The ID code is set by factory and is not user changeable. However, you will be required to perform an “ID code learning” process manually under these circumstances: •...
-
Page 17: Troubleshooting
6. Do not connect this fan to wall mounted variable speed control(s). They are not compatible with ceiling fan motors or remote controls. 7. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling. 56" Verdi LED | 17... - Page 18 TROUBLESHOOTING Problem Solution Fan wobble. 1. Check that all blade and blade arm screws are secure. 2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is positioned for measurement.
-
Page 19: Fcc Information
• Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. 56" Verdi LED | 19... - Page 20 KICHLER LIGHTING 7711 EAST PLEASANT VALLEY ROAD CLEVELAND, OHIO 44131 CUSTOMER SERVICE 866.558.5706 8:00 AM TO 5:00 PM EST, MONDAY - FRIDAY © Kichler Lighting LLC. All Rights Reserved.
- Page 21 56" Verdi LED Les images du produit peuvent varier légèrement par rapport au produit réel. MANUEL D'INSTRUCTIONS...
- Page 22 2 | KICHLER.COM...
- Page 23 OPTIONS DE MONTAGE ..........6 INSTALLATION DU KIT D’ÉCLAIRAGE SUSPENDRE LE VENTILATEUR ......7 ET DU VERRE ............14 INSTALLATION DU SUPPORT DE SÉCURITÉ ..9 INSTRUCTIONS D'UTILISATION ......17 RACCORDEMENTS ÉLECTRIQUES ....10 DÉPANNAGE ............…18 INFORMATIONS FCC ..........…19 56"Verdi LED | 3...
-
Page 24: Règles De Sécurité
RÈGLES DE SÉCURITÉ Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le bouton « Inversion » pendant que le ventilateur fonctionne. ATTENTION : RISQUE DE CHOC : Évitez de placer des objets sur la trajectoire des pales. Débranchez l'alimentation au panneau du disjoncteur Pour éviter des blessures corporelles ou des dommages au principal ou à... -
Page 25: Contenu Du Colis
H. Boîtier de commutateur Rondelle plate (1) Kit d'éclairage 4) Matériel de kit d'éclairage : J. Verre Vis (3) K. Kit de télécommande : CR2032 3V Télécommande (1) Récepteur (1) Piles (2) Connecteurs de fil (6) 56"Verdi LED | 5... -
Page 26: Options De Montage
OPTIONS DE MONTAGE S'il n'y a pas de boîtier de montage homologué UL (cUL pour installation canadienne), lisez les instructions suivantes. Débranchez l'alimentation en retirant les fusibles ou en désactivant les disjoncteurs. Boîtier de sortie Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. -
Page 27: Suspendre Le Ventilateur
REMARQUE : Assurez-vous de garder le matériel détaché séparément pour Vis de réglage éviter toute confusion lors de l'installation. Étape 3. Desserrez les deux vis de réglage sur le couplage du moteur. (Fig. 7) Corps du moteur Fig. 7 56"Verdi LED | 7... - Page 28 SUSPENDRE LE VENTILATEUR (suite) Axe de chape Épingle Vis de Étape 3. Faites passer avec précaution les fils du ventilateur et le câble réglage de sécurité à travers la tige descendante. Vissez la tige descendante sur Épingle l'accouplement du moteur jusqu'à ce que les trous des broches de la chappe Vis de réglage Axe de chape soient alignés.
-
Page 29: Installation Du Support De Sécurité
à bois et sous la rondelle. Serrez fermement la vis à bois. (Fig. 12) REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les installations canadiennes. C'est une bonne idée de faire la fixation avec n'importe quelle installation. Fig. 12 56"Verdi LED | 9... -
Page 30: Raccordements Électriques
RACCORDEMENTS ÉLECTRIQUES Récepteur Support de montage AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous d'avoir coupé l'alimentation au panneau de circuit principal avant de procéder au câblage. Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage domestique. Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez le connecteur avec du ruban isolant. -
Page 31: Finition De L'installation Du Moteur
Étape 2. Assemblez l'auvent en tournant la fente de la clé dans l'auvent sur la vis à épaulement dans le support de montage. Réinstallez la vis à épaulement précédemment retirée, puis resserrez fermement les deux vis à épaulement. (Fig.16) Fig. 16 56"Verdi LED | 11... -
Page 32: Fixation Des Lames Du Ventilateur
FINITION DE L'INSTALLATION DU MOTEUR Étape 3. Fixez et serrez solidement le couvercle du trou de l'auvent sur les vis à Couvercle du trou de l'auvent épaulement du support de montage en utilisant la fonction de verrouillage par rotation de la rainure de clé. (Fig. 17) FIXATION DES PALES DU VENTILATEUR Fig. -
Page 33: Installation Du Boîtier De Commutateur
Faites pivoter le boîtier du commutateur jusqu'à ce qu'il se verrouille en place à l'extrémité étroite des trous de clé. Fixez en serrant les 2 vis précédemment desserrées et celle précédemment retirée. (Fig. 19) Fig. 19a Fig. 19b 56"Verdi LED | 13... -
Page 34: Installation Du Kit D'éclairage Et Du Verre
INSTALLATION DU KIT D'ÉCLAIRAGE ET DU VERRE REMARQUE : Avant de poursuivre l'installation, vérifiez que l'alimentation est toujours coupée au niveau du disjoncteur principal ou en retirant le fusible approprié. La mise hors tension à l'aide d'un interrupteur mural ne suffit pas pour éviter les électrocutions. -
Page 35: Instructions D'utilisation
Fonctionnement par temps frais : Inverser (sens horaire). Un flux d'air ascendant évacue l'air chaud des zones du plafond (Fig. 26). Cela vous permet de régler votre unité de chauffage sur un réglage Fig. 25 Fig. 26 plus froid sans affecter votre confort général. 56"Verdi LED | 15... - Page 36 INSTRUCTIONS D'UTILISATION REMARQUE : Chaque télécommande porte un code d'identification unique pour faciliter la communication entre les appareils couplés. Le code d'identification est défini en usine et n'est pas modifiable par l'utilisateur. Cependant, vous devrez effectuer manuellement un processus « d'apprentissage du code d'identification » dans ces circonstances : CR2032 3V CR2032 3V •...
-
Page 37: Dépannage
6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes. 7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond. 56"Verdi LED | 17... - Page 38 DÉPANNAGE Problème Solution Le ventilateur vacille. 1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées. 2. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales.
-
Page 39: Informations Fcc
• Augmentez l’espace entre l'équipement et le récepteur. • Branchez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est raccordé. • Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide. 56"Verdi LED | 19... - Page 40 KICHLER LIGHTING 7711 EAST PLEASANT VALLEY ROAD CLEVELAND, OHIO 44131 SERVICE À LA CLIENTÈLE 866.558.5706 8 h à 17 h EST, DU LUNDI AU VENDREDI © Kichler Lighting LLC. Tous droits réservés.
- Page 41 56" Verdi LED Las imágenes del producto pueden diferir ligeramente del producto real. MANUAL DE INSTRUCCIONES...
- Page 42 2 | KICHLER.COM...
- Page 43 COLGAR EL VENTILADOR ........7 INSTRUCCIONES DE FUNCIONAMIENTO ..17 INSTALACIÓN DE SOPORTE DE SEGURIDAD ..9 RESOLUCIÓN DE PROBLEMAS ......18 CONEXIONES ELÉCTRICAS ........10 INFORMACIÓN DE LA FCC ........19 FINALIZACIÓN DE LA INSTALACIÓN DEL MOTOR ..............11 56" Verdi LED | 3...
-
Page 44: Normas De Seguridad
NORMAS DE SEGURIDAD las pilas de manera adecuada y manténgalas alejadas de los niños. Incluso las pilas usadas pueden causar lesiones. Para operar la función de retroceso en este ventilador, PRECAUCIÓN - RIESGO DE CHOQUE - presione el botón “Retroceso” mientras el ventilador está Desconecte la energía en el panel del disyuntor principal funcionando. -
Page 45: Herramientas Necesarias
Arandela de resorte (1), Kit de luz Arandela plana (1) J. Vidrio 4) Accesorios del kit de luz: K. Kit de control remoto: Tornillo (3) CR2032 3V Control remoto (1) Receptor (1) Baterías (2) Conectores de cables (6) 56" Verdi LED | 5... -
Page 46: Opciones De Montaje
OPCIONES DE MONTAJE Si no existe una caja de montaje con certificación UL (cUL para la instalación canadiense), lea las siguientes instrucciones. Desconecte la energía quitando los fusibles o apagando los disyuntores. Caja de salida Fije la caja de distribución directamente a la estructura del edificio. -
Page 47: Colgar El Ventilador
NOTA: Asegúrese de mantener los accesorios sueltos separados para evitar Tornillo de fijación confusiones durante la instalación. Paso 3. Afloje los dos tornillos de fijación en el acoplamiento del motor. (Figura 7) Cuerpo del motor Fig. 7 56" Verdi LED | 7... - Page 48 COLGAR EL VENTILADOR (continuación) Pasador de Horquilla horquilla Tornillo de Paso 3. Pase con cuidado los cables del ventilador y el cable de seguridad fijación hacia arriba a través de la varilla de extensión. Enrosque la varilla de Horquilla extensión en el acoplamiento del motor hasta que los orificios del pasador Tornillo de fijación Pasador de horquilla de horquilla estén alineados.
-
Page 49: Instalación De Soporte De Seguridad
Apriete firmemente el tornillo para madera. (Figura 12) NOTA: Aunque el cable de soporte de seguridad es necesario solo para instalaciones canadienses. Es una buena idea hacer el acoplamiento con cualquier instalación. Figura 12 56" Verdi LED | 9... -
Page 50: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS Receptor Soporte de montaje ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de haber desconectado la energía en el panel del circuito principal antes de realizar el cableado. Siga los pasos a continuación para conectar el ventilador al cableado de su hogar. Utilice los conectores de cable suministrados con su ventilador. -
Page 51: Finalización De La Instalación Del Motor
Paso 2. Ensamble el dosel girando la ranura de llave en el dosel sobre el tornillo de resalto en el soporte de montaje. Vuelva a instalar el tornillo de resalto que se quitó anteriormente, luego vuelva a apretar dos tornillos de resalto firmemente. (Figura 16) Figura 16 56" Verdi LED | 11... -
Page 52: Colocación De Las Aspas Del Ventilador
FINALIZACIÓN DE LA INSTALACIÓN DEL MOTOR Cubierta del orificio del dosel Paso 3. Fije y apriete firmemente la cubierta del orificio del dosel sobre los tornillos de resalto en el soporte de montaje utilizando la función de bloqueo por giro de la ranura de llave. (Figura 17) Figura 17 COLOCACIÓN DE LAS ASPAS DEL VENTILADOR... -
Page 53: Instalación De La Carcasa Del Interruptor
Gire la carcasa del interruptor hasta que encaje en su lugar en el extremo Tornillo estrecho de los orificios de llave. Fije apretando los 2 tornillos previamente aflojados y el que quitó previamente. (Figura 19) Figura 19a Tornillo Figura 19b 56" Verdi LED | 13... -
Page 54: Instalación Del Kit De Iluminacióny El Vidrio
INSTALACIÓN DEL KIT DE LUZ Y VIDRIO NOTA: Antes de continuar con la instalación, confirme que la energía aún está apagada en el disyuntor principal o retirando el fusible correcto. Apagar la alimentación con un interruptor de pared no es suficiente para evitar descargas eléctricas. -
Page 55: Instrucciones De Funcionamiento
Un flujo de aire ascendente mueve el aire caliente de las áreas del techo (Figura 26). Esto le permite configurar su unidad de calefacción Figura 25 Figura 26 en una configuración más fría sin afectar su comodidad general. 56" Verdi LED | 15... - Page 56 INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Cada control remoto lleva un código de identificación único para facilitar la comunicación entre dispositivos emparejados. El código de identificación viene configurado de fábrica y el usuario no puede cambiarlo. Sin embargo, se le pedirá que realice un proceso de “aprendizaje del código de identificación”...
- Page 57 6. No conecte este ventilador a controles de velocidad variable montados en la pared. No son compatibles con motores de ventiladores de techo o controles remotos. 7. Asegúrese de que el dosel superior esté a poca distancia del techo. No debe tocar el techo. 56" Verdi LED | 17...
-
Page 58: Resolución De Problemas
RESOLUCIÓN DE PROBLEMAS Problema Solución Oscilación del 1. Verifique que todos los tornillos de aspa y del brazo de aspa estén firmes. ventilador. 2. La mayoría de los problemas de oscilación del ventilador se deben a que los niveles de las aspas no son iguales. -
Page 59: Información De La Fcc
• Aumentar la separación entre el equipo y el receptor. • Conectar el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor. • Consulte con el distribuidor o con un técnico de radio/TV experimentado para obtener ayuda. 56" Verdi LED | 19... - Page 60 KICHLER LIGHTING 7711 EAST PLEASANT VALLEY ROAD CLEVELAND, OHIO 44131 SERVICIO AL CLIENTE 866.558.5706 8:00 AM A 5:00 PM EST, DE LUNES A VIERNES © Kichler Lighting LLC. Todos los derechos reservados.
