FITTING INSTRUCTIONS FOR FP0225BK FORK PROTECTORS
DUCATI DIAVEL 1260S 2019-

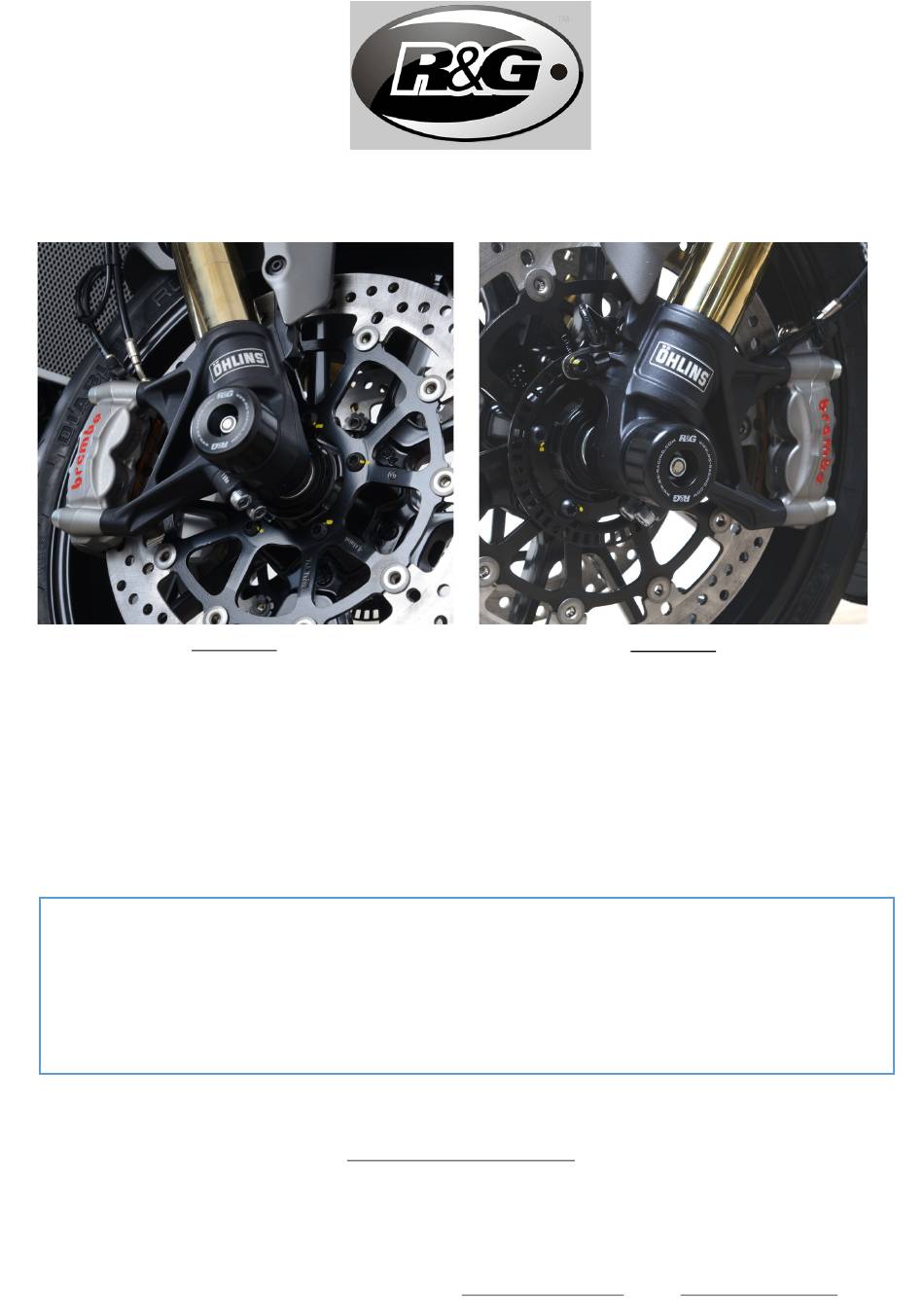

Picture A
Picture B
.
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE
.
SOME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY
.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT
.
PLEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF OUR DEALERS
OR HAVE FITTED BY A QUALIFIED TECHNICIAN.
PLEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE WAY OF
.
MOUNTING TO THE BIKE
,
IN THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS
.
THESE RUBBER WASHERS CAN BE THROWN AWAY
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM:
WWW.RG-RACING.COM
