- Page 1 Art. 5518429 - 1 -...
- Page 2 - Limitatore di giri: Originale 8.800 - Malossi 10.500 Force Master’s launch, it is renewed! Besides its improved fuel curves, efforts from Malossi’s technical staff resulted with a rev limiter increase of 1,000/1,500 RPM depending on the vehicle, making Force Master an even higher performing ECU! Force Master allows to change the injection in order to fi...
- Page 3 • curve 1 - Whole original engine - Malossi manifold - limiter shifted at 10500 rpm • curve 2 - Malossi cylinder 3113579 - Malossi manifold - limiter shifted at 10500 rpm • curve 3 - Malossi cylinder 3113579 - Malossi manifold - Malossi exhaust system - limiter shifted at 10500 rpm 3 programmes differents: •...
- Page 4 - Position the Force Master 0 CDI into the helmet/battery holder and run the wires to the engine, taking care that they will not be damaged. - Apply the splice, supplied in the Malossi kit (Fig. 3, part. 4), to the yellow wire that exits the TPS connector on the butterfl y housing (Fig. 2, part. 2) - Connect the white wire with male faston which comes from the CDI to the electrical tap connector (Fig.
- Page 5 - Seguire il fi lo che esce dall’iniettore e individuare il connettore, collegando i due connettori presenti sulla centralina Malossi (Fig. 5, part. 7). - Collegare il cavo bianco con occhiello che esce dalla centralina Malossi al nodo di massa (Fig. 6, part. 8).

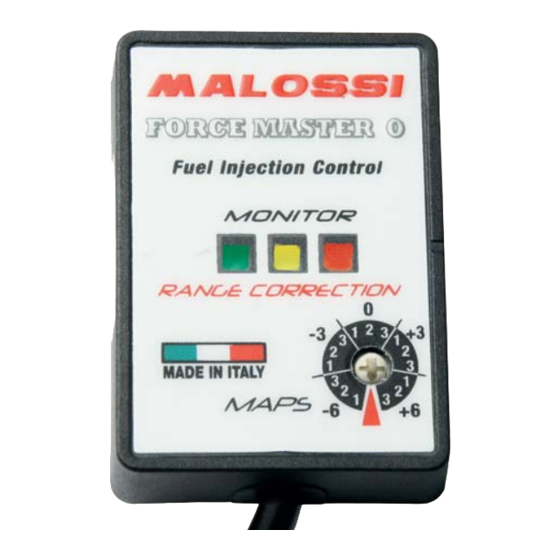

- Page 6 Taratura TPS (throttle position sensor) – Fig. 8 - Ruotare il trimmer sulla freccia rossa (rivolto a ore 6). - Ruotare la chiave del veicolo su ON. - Attendere la completa accensione dei 3 led e il successivo spegnimento. - Ruotare la chiave del veicolo su OFF. - Aprire completamente la manopola del gas.
- Page 7 del gas non era nella posizione richiesta. In questo caso eseguire nuovamente la Fig. 8 taratura del TPS. ATTENZIONE: (Fig. 8) se il trimmer è posizionato sulla freccia rossa non è possibile avviare il veicolo. was not positioned correctly. In this case, re-do the TPS calibration procedure from the start.
- Page 8 DIAGNOSTICA Sulla centralina sono presenti 3 led di diverso colore (Fig. 8): • ROSSO : indicazione avaria centralina. Se a veicolo acceso il led rosso si illumina signifi ca che c’è un’avaria. Le principali cause di avaria possono essere: 1. Tensione batteria troppo bassa o alta 2.
- Page 9 • curve 2 - Malossi cylinder 3113579 - Malossi manifold - limiter shifted at 10000 rpm • curve 3 - Malossi cylinder 3113579 - Malossi manifold - Malossi exhaust system - limiter shifted at 10000 rpm In addition to the 3 curves it is possible to fi ne tune the curve you select, adjusting the fuel curve from +6% to –6% in all different RPM ranges.
- Page 10 Per aumentare il fl usso di carburante ruotare il trimmer in senso orario. Per diminuire il fl usso, ruotare il trimmer in senso antiorario. Con il trimmer posizionato sullo zero (rivolto a ore 12) si ha una regolazione dello 0%. Con il trimmer posizionato sul segno “...
- Page 11 Volendo per esempio selezionare una curva senza variazione %, posizionare il trimmer a ore 12 sui numeri bianchi su fondo nero, scegliendo la mappa di interesse. La selezione è facilitata dal lampeggio del led arancione, che si illuminerà tante volte quanto è il numero della mappa selezionata (mappa 1, un lampeggio del led arancione).
- Page 12 Stato di funzionamento Ogni volta che viene girata la chiave su ON si accendono simultaneamente i 3 led presenti sulla centralina. Successivamente il led giallo lampeggia indicando la mappa impostata. A seguire resta acceso il led verde a conferma del normale funzionamento della centralina. ATTENZIONE: in alcuni veicoli dopo aver girato la chiave su ON nel caso in cui non si proceda con l’avviamento entro 3/5 secondi la centralina gestione motore originale del veicolo toglie l’alimentazione al sistema.
- Page 13 “contact” section on our Internet site (www.malossi.com). We thank you in advance for any comments and suggestions you may wish to send us. So goodbye from us all at Malossi, and please accept our compliments. Have Fun. GOOD LUCK and … see you next time.
- Page 14 Fig. 1 Fig. 2 - 14 -...
- Page 15 Fig. 3 - 15 -...
- Page 16 Fig. 4 - 16 -...
- Page 17 Fig. 5 - 17 -...
- Page 18 Fig. 6 - 18 -...
- Page 19 Fig. 7 • TPS • INIETTORE • INJECTOR • INJECTEUR • LIBERO • FREE • LIBRE • BOBINA • COIL • BOBINE - 19 -...
- Page 20 - 20 -...
