5.

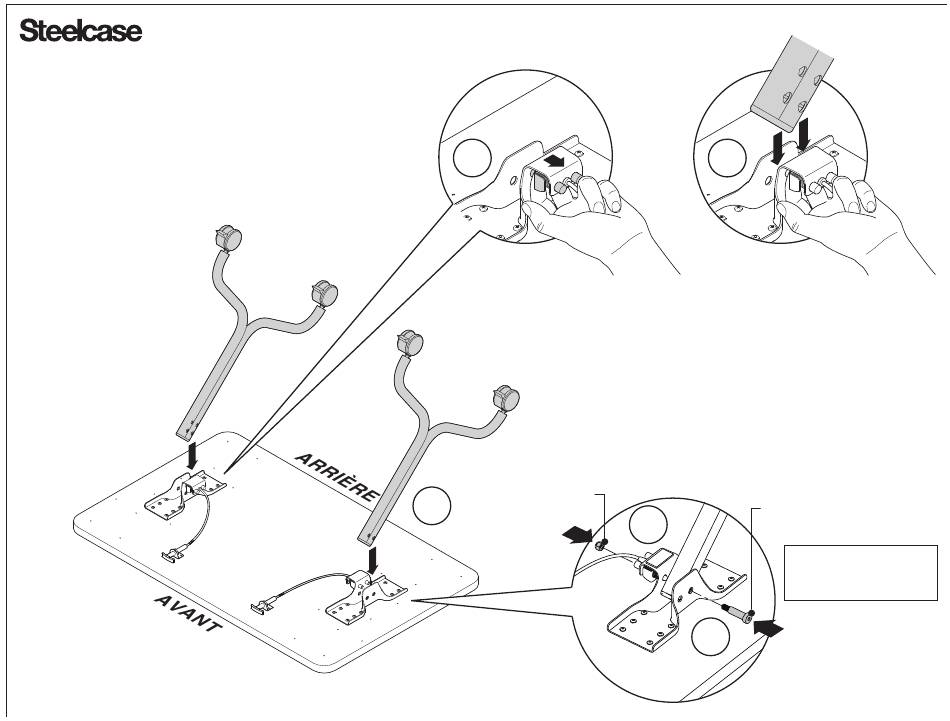

Placez vos doigts derrière le support de câble, comme illustré,
puis tirez-le vers vous (5a). Placez l'ensemble de patte les (4)
trous vers l'intérieur, dans l'ouverture au centre de la plaque (5b).
En conservant la patte dans cet angle, enfoncez-la en place au
moyen d'un maillet en l'alignant avec les trous de montage vers
l'arrière (à l'opposé des leviers de commande).
Insérez la vis à épaulement (5d) et enfoncez-la jusqu'au fond au
moyen du maillet. Fixez l'écrou (5e) à la vis à épaulement
et serrez-le selon un couple
de 150 po-lb, ±5 po-lb.
REMARQUE: Au moment de
serrer l'écrou, prenez soin de
ne pas exercer de pression sur
l'extrémité du câble du levier de
commande. Trop de pression
pourrait entraîner un bris du
connecteur du câble.
5a
ÉCROU
5c
5b
VIS À
5e
ÉPAULEMENT
REMARQUE : Insérez la
vis à épaulement dans le
trou vers l'arrière.
5d
