Montageanleitung
Sicherheits-Verankerungs-System
>Super<
für transportable Tore
Art.-Nr.: 1102, 1228, 12221, 12271
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an
diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den
Gebrauch und die Wartung des Produktes. Lesen Sie bitte diese Anleitung vollständig durch, bevor
Sie mit der Montage bzw. Nutzung beginnen.
1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie mit dem
Aufbau beginnen.

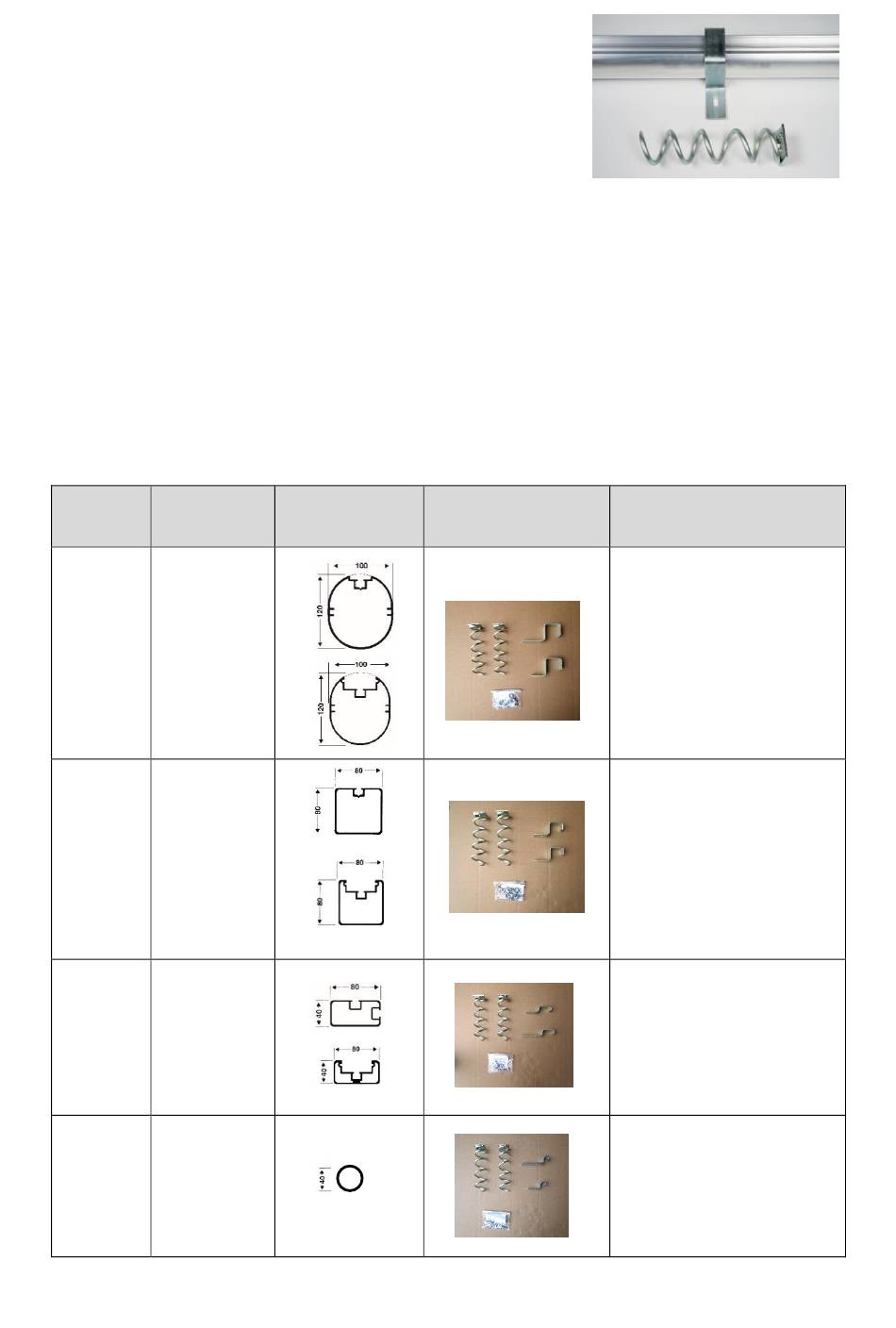

Die Ausführung des Verankerungssystems richtet sich nach der Form des Bodenrahmens.
Zuordnung und Einzelheiten sind der nachfolgenden Tabelle zu entnehmen.
Art.-Nr.:
Profil am
Boden-
rahmen
1102
120 x 100mm
12221
quadratisch
80 x 80mm
1228
rechteckig
80 x 40mm
12271
Skizze Profil
Bodenrahmen
oval
rund

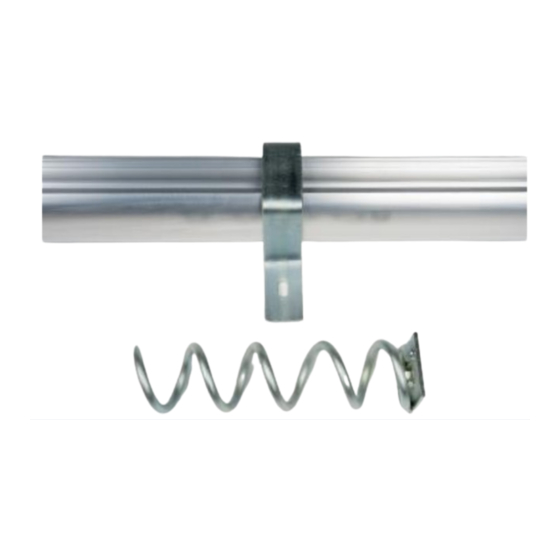

Ausführung
Befestigungslasche
+ Spiralanker
1
Lieferumfang
2 Stck. Spiralanker,
2 Stck. Befestigungslaschen
(1 x lang und 1 x kurz)
1 Stck. Zubehörbeutel
2 Stck. Spiralanker,
2 Stck. Befestigungslaschen
(1 x lang und 1 x kurz)
1 Stck. Zubehörbeutel
2 Stck. Spiralanker,
2 Stck. Befestigungslaschen
(1 x lang und 1 x kurz)
1 Stck. Zubehörbeutel
2 Stck. Spiralanker,
2 Stck. Befestigungslaschen
(1 x lang und 1 x kurz)
1 Stck. Zubehörbeutel
