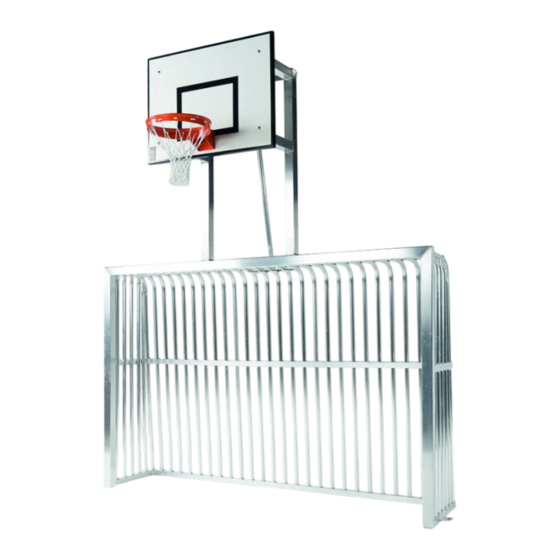

Montageanleitung
Basketball-Aufsatz
vollverschweißt
für Bolzplatztore
Art.-Nr.:
10601, 10611,
106051,10621, 10631
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel
Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für
Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte
diese Anleitung vollständig durch, bevor Sie mit der Montage bzw. Nutzung beginnen.

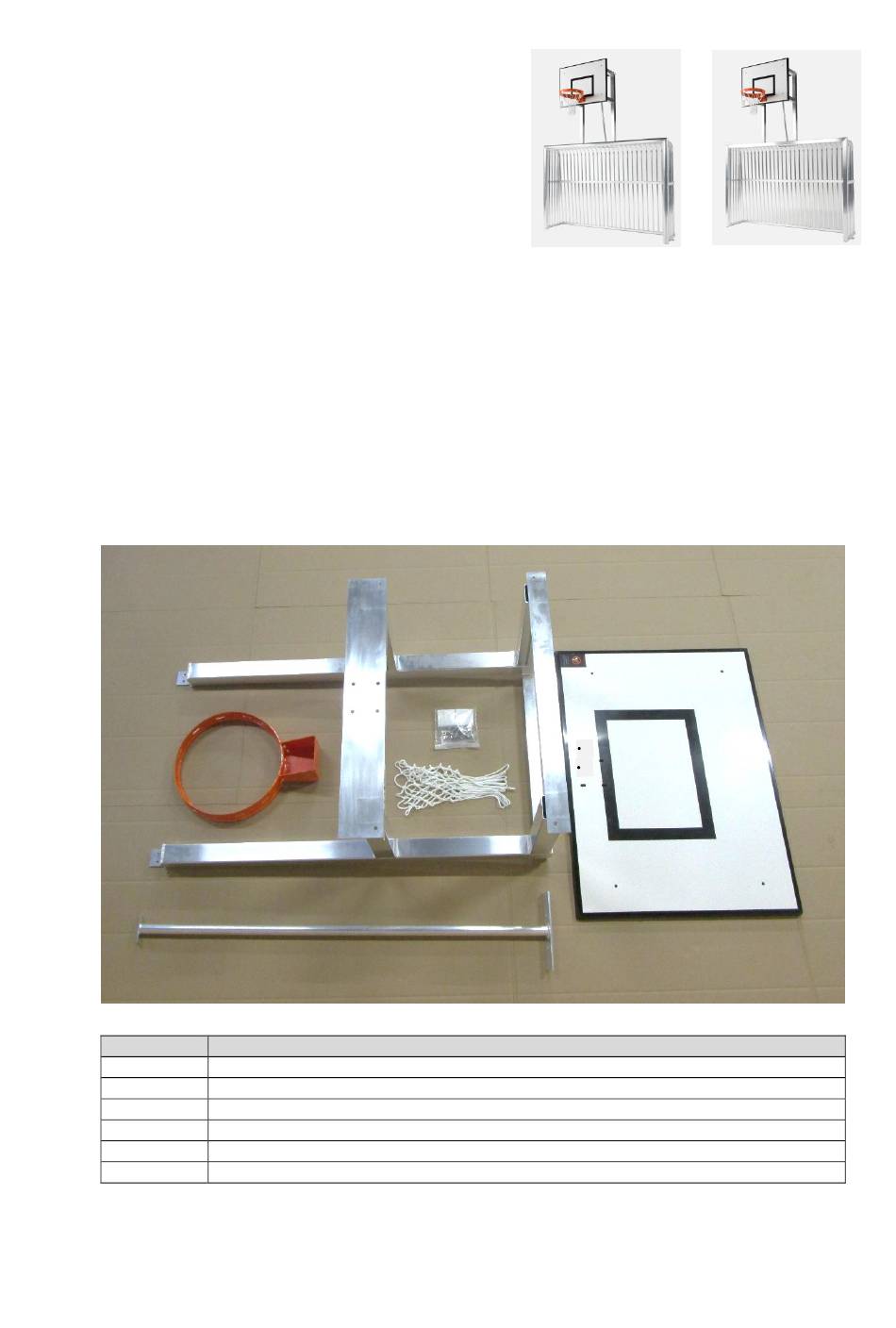

1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor
Sie mit dem Aufbau beginnen.
Stück
Beschreibung
1
Basketball-Aufsatz verschweißt
1
Glasfiber-Zielbrett 120 x 90 cm
1
Korb
1
Netz
1
Strebe mit angeschweißter Platte
1
Zubehörbeutel
1

Advertisement

loading

Summary of Contents for Haspo 10601

  • Page 1 10601, 10611, 106051,10621, 10631 Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Lesen Sie bitte diese Anleitung vollständig durch, bevor Sie mit der Montage bzw.
  • Page 2 Inhalt Zubehörbeutel: Stück Beschreibung Pfostenverschlusskappe 80 x 80, weiß Steckerstift Sechskantschraube DIN 933, M8 x 20 Unterlegscheibe, DIN 125, Ø 8,4, Außendurchmesser 16 mm Unterlegscheibe, DIN 9021, Ø 8,4, Außendurchmesser 24 mm Selbstsichernde Mutter DIN 985, M8 Flachrundkopfschraube DIN 603, M10 x 50 Federring A 10 Mutter DIN 934, M10 Sechskantschraube DIN 933, M10 x 55...
  • Page 3 b) Zielbrettmontage auf verschweißtem Aufsatz: Das Zielbrett auf den verschweißten Basketball-Aufsatz auflegen und prüfen, ob alle Bohrungen deckungsgleich sind. 4 Stck. Flachrundkopfschrauben M10 x 50, DIN 603 von oben durch die Bohrungen und stecken, von der Unterseite des Zielbrettes die 4 Stck. Federringe A10 aufstecken und mit 4 Stck. Muttern M10, DIN 934 befestigen.
  • Page 4 Zur Montage des Aufsatzes am Tor das Bolzplatztor flach auf den Boden legen, sodass Latte und Pfosten nach unten zeigen. (Achtung zum Schutz gegen Verkratzen Pappe oder ähnliches unter die Profile legen). Die vormontierte Zielbrettkonstruktion ebenso flach, mit dem Zielbrett nach unten zeigend, auf den Boden legen (siehe Foto unten).
  • Page 5 Zur Befestigung der Strebe am Tor die Bohrungen in der Verbindungsplatte deckungsgleich mit den Bohrungen in den angeschweißten Flachprofilen des Tores ausrichten. 2 Stck. Sechskantschrauben M8 x 65, DIN 933 von der Unterseite des Tores durch die Bohrungen stecken. 2 Stck. Unterlegscheiben Ø...
  • Page 6 Nichtgebrauch unbedingt aufrecht und gesichert zu lagern. Zur Reinigung der Oberflächen nur Wasser, keinen Alkohol oder aggressive Chemikalien verwenden! ___________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
  • Page 7: Scope Of Delivery

    Cat.-no.: 10601, 10611, 106051, 10621, 10631 Thanks for choosing Haspo equipment. In order to enjoy this product please note the following instructions for safety, use and maintenance before assembly. 2. Scope of delivery Please check the following content before assembly.
  • Page 8 Accessories: Piece Description Cap for uprights 80 x 80, white Plug pin Hexagon screw DIN 933, M8 x 20 Washer, DIN 125, Ø 8.4, outside diameter 16 mm Washer, DIN 9021, Ø 8.4, outside diameter 24 mm Selflocking nut DIN 985, M8 Flat head screw DIN 603, M10 x 50 Spring washer A 10 Nut DIN 934, M10...
  • Page 9 b) Assembly of back board at welded unit: Place back board on the unit and check if all holes are congruent. Screw from the top 4 flat head screws M10 x 50, DIN 603 through holes, stick from the bottom of the back board 4 spring washers A10 and fix them with 4 nuts M10, DIN 934.
  • Page 10 To mount the unit at the goal lay the goal on the ground with crossbar and uprights facing downwards. (Use board or something like that to protect the profiles). Also lay complete back board construction on the ground as shown on the following picture.
  • Page 11 To fix the brace at the goal adjust holes in the plate and holes in the welded flat profiles of the goal congruently. Screw from the bottom side of the goal 2 hexagon screws M8 x 65, DIN 933 through the holes. Stick 2 washers Ø 8.4 DIN 9021 (outside diameter 24 mm), screw 2 self locking nuts M8, DIN 985 and tighten them (see bottom pictures).
  • Page 12 Only use water for cleaning the surfaces. Do not use alcohol or any aggressive chemicals! __________________________________________________________________________ All images and texts are intellectual property of Haspo Sportgeräte GmbH & Co. KG. Any usage requires explicit permission.

This manual is also suitable for:

106111060511062110631
