Montageanleitung
Sicherheits-Verankerungs-System
>Standard<
für transportable Tore
Art.-Nr.: 110219, 12229,12279, 12299
Vielen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude an
diesem Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie
den Gebrauch und die Wartung des Produktes. Lesen Sie bitte diese Anleitung vollständig durch,
bevor Sie mit der Montage bzw. Nutzung beginnen.
1. Lieferumfang:
Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit, bevor Sie mit dem
Aufbau beginnen.
Die Ausführung des Verankerungssystems richtet sich nach der Form des Bodenrahmens.
Einzelheiten und Zuordnung sind der nachfolgenden Tabelle zu entnehmen.
Art.-
Profil am
Nr.:
Boden-
rahmen
110219
oval
120 x
100mm
12229
quadratisch
80 x 80mm
12299
rechteckig
80 x 40mm
12279
rund
Skizze Profil
Ausführung Befestigungs-
Bodenrahmen
lasche + Spiralanker
1
Lieferumfang

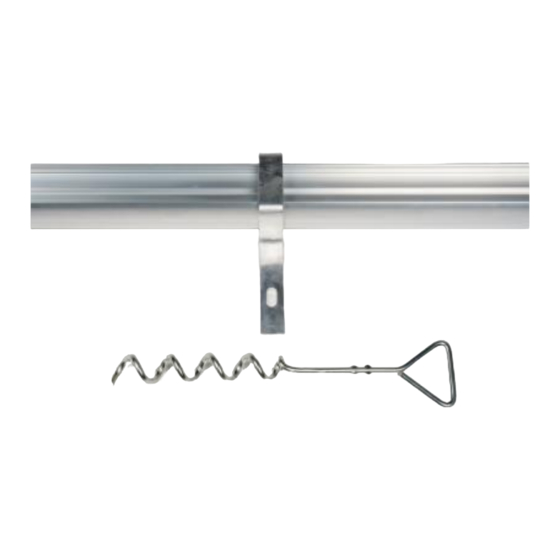

4 Stck. Spiralanker,
4 Stck. Befestigungslaschen
1 Stck. Zubehörbeutel
4 Stck. Spiralanker,
4 Stck. Befestigungslaschen
1 Stck. Zubehörbeutel
4 Stck. Spiralanker,
4 Stck. Befestigungslaschen
1 Stck. Zubehörbeutel
4 Stck. Spiralanker,
4 Stck. Befestigungslaschen
1 Stck. Zubehörbeutel
