Lutz B70V Original Instructions Manual

Eccentric screw pumps
Hide thumbs Also See for B70V:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
de
Originalbetriebsanleitung
EXZENTERSCHNECKENPUMPEN
B70V/B70V-SR
Ex- und nicht Ex-geschützt
en
Translation of the
original instructions

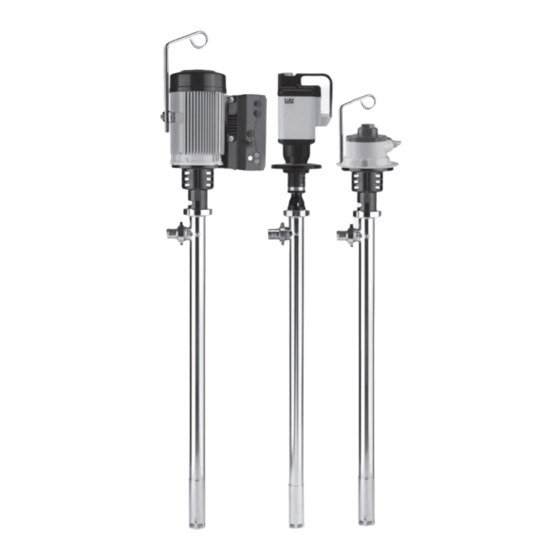

ECCENTRIC SCREW PUMPS
B70V/B70V-SR
Explosion Proof and Non-Explosion Proof
Vor Inbetriebnahme Betriebsanleitung lesen!
Read this operating instructions before start up!
Für künftige Verwendung aufbewahren.
To be retained for future reference.
5–14
15–24

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B70V and is the answer not in the manual?

Questions and answers

Related Manuals for Lutz B70V

Summary of Contents for Lutz B70V

  • Page 1 Originalbetriebsanleitung 5–14 EXZENTERSCHNECKENPUMPEN B70V/B70V-SR Ex- und nicht Ex-geschützt Translation of the original instructions 15–24 ECCENTRIC SCREW PUMPS B70V/B70V-SR Explosion Proof and Non-Explosion Proof Vor Inbetriebnahme Betriebsanleitung lesen! Read this operating instructions before start up! Für künftige Verwendung aufbewahren. To be retained for future reference.
  • Page 2 Bild / Fig. 1 Bild / Fig. 1.1 Bild / Fig. 2 Bild / Fig. 3 Bild / Fig. 4 Bild / Fig. 5...
  • Page 3 Bild / Fig. 6 Bild / Fig. 7 Bild / Fig. 8 Bild / Fig. 9...

  • Page 5: Table Of Contents

    1.1 Lieferumfang ....................7 1.2 Baujahr ......................7 2. Motorvarianten ..................... 7 2.1 Antriebe für Typ B70V-D, Baureihe 12.1 - 75.1 ..........7 2.2 Antriebe für Typ B70V-SR, Baureihe 12.1 - 50.1 ..........7 3. Pumpwerke ......................7 3.1 Einsatzgrenzen der Torsionswelle bei Baureihe 12.1 bis 50.1 ....... 8 3.2 Beständigkeit ....................
  • Page 6 PTFE-Statoren und Statorhülsen sität und Dichte der Förderflüssigkeit. verwenden. 4. Drehrichtung muss mit Pfeilrichtung übereinstim- 3. Nur explosionsgeschützte Antriebsmotoren verwen- men (B70V). den. 5. Beachten Sie, dass alle Anschlüsse und Verbin- 4. Elektrischer Anschluss im explosionsgefährdeten dungen richtig befestigt sind.

  • Page 7: Allgemeines

    Betriebsdruck max. 7 bar, empfohlene Drehzahl 200- 1.1 Lieferumfang 900 1/min, Luftverbrauch 55, 80 bzw. 130 Nm³/h, Luft- Motor und Pumpwerk der Baureihe B70V 12.1 bis 75.1 anschlussgewinde 1/4" NPT bzw. 1/2" NPT. werden, wenn keine besonderen Kundenwünsche vor- Weitere Informationen entnehmen Sie bitte der Anlei- liegen, in zwei separaten Kartons ausgeliefert.

  • Page 8: Einsatzgrenzen Der Torsionswelle Bei Baureihe 12.1 Bis 50.1

    Das Drehmoment der Antriebsmotoren darf bei Einsatz der Torsionswelle 8 Nm nicht überschreiten. Den Grenzbereich bei Antrieb durch Drehstrommotoren zeigt Diagramm 1. Den Grenzbereich des Typs B70V-SR bei Antrieb durch Universalmotor zeigt Diagramm 2. Diagramm 1 gültig für Baureihe 12.1 bis 50.1...

  • Page 9: Beständigkeit

    3.2 Beständigkeit 4.3 Elektrischer Anschluss von Drehstrommotoren Prüfen Sie anhand einer Beständigkeitstabelle (z.B. Lutz-Beständigkeitstabelle) und der Werkstoffauflistung Der elektrische Anschluss darf nur durch geschul- Tabelle 1 (Seite 14), ob das Pumpwerk für die Förder- tes Fachpersonal erfolgen. Dabei sind folgende flüssigkeit geeignet ist.

  • Page 10: Mechanische Belastung Des Pumpwerks

    Tritt aus den Öffnungen in der Laterne Förderflüssigkeit aus, so muss mit einem Rundbolzen die Lochmutter der 5.3 Betrieb bei geschlossenem Auslass Stopfbuchsbrille durch die Rechtsdrehung nachgestellt Die Exzenterschneckenpumpe B70V/B70V-SR ist werden. eine positive Verdrängerpumpe. Sie darf nicht gegen geschlossene Absperrorgane wie Zapfpi- stole, Ventile usw.

  • Page 11: Schmierung

    6.4 Schmierung 6.5 Statorwechsel Die Lutz-Exzenterschneckenpumpe hat keine in kurzen Für entzündbare Flüssigkeiten nur mit PTB- Abständen zu schmierenden Stellen. Die angeflanschten Nr. gekennzeichnete PTFE-Statoren und Sta- torhülsen verwenden. Antriebsaggregate sind wie folgt zu warten: Stator und Rotor sind Verschleißteile. Ihre Lebensdauer B70V ist stark von den Einsatzbedingungen abhängig.

  • Page 12: Explosionsgeschützte Pumpwerke

    8. Explosionsgeschützte Pumpwerke 8.1 Allgemeines Die Exzenterschnecken-Fasspumpen Typ B 70V dienen der Förderung entzündbarer Flüssigkeiten aus ortsbe- weglichen Gefäßen, die zu den Explosionsgruppen IIA und den Temperaturklassen T1 bis T4 gehören. Der außenliegende Teil des Pumpwerks zwischen Saug- öffnung und Druckstutzen entspricht Kategorie 1. Der außenliegende Teil des Pumpwerks zwischen Druck- stutzen und Verbindungsteil für einen Antriebsmotor und der innenliegende Teil des Pumpwerks bei GLRD-...

  • Page 13: Vorschriften Zum Explosionsschutz

    Ausnahmen können nur die örtlichen Überwa- - EN 60079-10 (IEC 60079-10) chungsbehörden machen. Elektrische Betriebsmittel für gasexplosionsgefähr- 3. Lutz-Motoren der Baureihe ME in der Ausführung dete Bereiche - Teil 10: Einteilung der explosionsge- „Druckfeste Kapselung - Erhöhte Sicherheit“ erfül- fährdeten Bereiche len die Vorschriften für die Gerätegruppe II, Kate-...
  • Page 14 Tabelle 1 Teil Pumpenwerkstoff Edelstahl Pumpenwerkstoff Stahl Tauchrohr, Rotor, Torsionswelle, Ge- Niro 1.4571 / 1.4404 Stahl, verzinkt lenkwelle und Pumpenfuß Gelenkdichtung — Gleitringdichtung Kohle/CrMo-Guß, FPM Kohle/CrMo-Guß, FPM alternativ: SiC/SiC, FPM Stopfbuchse PTFE — Stator NBR hell, FPM , PTFE NBR hell, , PTFE Tabelle 2 maximale Mediumstemperatur Statorwerkstoff...
  • Page 15 1.1 Scope of supply .....................17 1.2 Year of construction ..................17 2. Motor types ......................17 2.1 Drive units for type B70V-D, series 12.1 - 75.1 ..........17 2.2 Drive units for type B70V-SR, series 12.1 - 50.1 ..........17 3. Pump tubes ......................17 3.1 Operating limits of the torsion shaft for series 12.1 - 50.1 ......18...
  • Page 16 3. Only use explosion proof drive motors. 4. The motor must rotate in the direction indicated by the arrow (B70V). 4. Electric connection in explosion hazard areas only with explosion proof plug or explosion proof termi- 5.

  • Page 17: General

    1.1 Scope of supply verter causes additional leakage current through the earth conductor. The motor and pump tube of series B70V 12.1 to 75.1 The earth leakage current can be between 3.5 are packed in two separate cartons unless specified and 11 mA depending on the clocking frequency.

  • Page 18: Operating Limits Of The Torsion Shaft For Series 12.1 - 50.1

    The torque of the drive motors must not exceed 8 Nm when using the torsion shaft. The limits for three-phase drive motors are shown in Diagram 1. Diagram 2 presents the limits for type B70V-SR when driven by a universal motor. Diagram 1 valid for series 12.1 to 50.1...

  • Page 19: Resistance

    The compatibility of the pump tube for the medium in question must be checked with the aid of a resistance The electrical connection may only be carried out table (e.g. Lutz resistance table) and the table 1 (see by trained qualified personnel. Following regula- page 24) of materials.

  • Page 20: Mechanical Loads On The Pump Tube

    5.3 Operation with closed discharge The eccentric screw pump B70V/B70V-SR is a positive displacement pump and must not be operated with closed shutoff elements, such as the nozzle, valves, etc. for the excessive pressure build-up may result in damage.

  • Page 21: Lubrication

    6.4 Lubrication 6.5 Changing the stator No parts of the Lutz eccentric screw pump need be Only use PTFE stators and stator sleeves marked with PTB-No. for flammable liquids. lubricated at short intervals. The flanged-on drive units should be serviced as follows: Stator and rotor are wear parts.

  • Page 22: Explosion Proof Pump Tubes

    8. Explosion proof pump tubes 8.1 General The eccentric screw drum pumps type B70V are used to pump from mobile vessels flammable liquids, which belong to the explosion groups IIA and the temperature classes T1 to T4. The external part of the pump tubes between suction orifice and pressure joint corresponds to category 1.

  • Page 23: Explosion Protection Regulations

    - part 10: classification of hazardous areas authorities. - DIN EN 1127-1 3. Lutz motors of series ME with „increased-safety en- Explosive atmospheres - explosion preventation and closure“ comply with the regulations unit group II, protection - part 1: basic concepts and methodology category 2 G.
  • Page 24 Table 1 Part Pump material - stainless steel Pump material - steel Immersion tube, rotor, torsion shaft, uni- Niro 1.4571 / 1.4404 Steel, galvanized versal joint shaft and pump foot Joint gasket — Mechanical seal Carbon / CrMo casting, FPM Carbon / CrMo casting, FPM alternatively: SiC/SiC, FPM Packing gland...

  • Page 27: Eg-Konformitätserklärung

    The notified body Physikalisch-Technische Bundesanstalt 0102, Bundesallee 100, 38116 Braunschweig, has tested for type examination and issued the certificates specified above. Dokumentationsbevollmächtigter: Lutz Pumpen GmbH, Erlenstraße 5-7, D-97877 Wertheim Person authorised to compile the technical file Lutz Pumpen GmbH, Erlenstraße 5-7, D-97877 Wertheim Wertheim, 19.04.2019 Wertheim, 19.04.2019 Heinz Lutz, Geschäftsführer...
  • Page 28 Lutz Pumpen GmbH Erlenstraße 5 -7 D-97877 Wertheim Tel. (+49 93 42) 8 79-0 Fax (+49 93 42) 87 94 04 info@lutz-pumpen.de www.lutz-pumpen.de Technische Änderungen vorbehalten. 04/19 Subject to technical changes. Best.-Nr. 0698-050 Printed in Germany...
