35
MESSA IN FUNZIONE
35.4

Funzionamento dell'ingresso programmabile

35.5

Orientamento

36

Configurazione

36.1 Regolazione dell'uscita di commutazione tramite pulsante di accesso veloce
Teach-in (-/Q1) (+/Q2)
54
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l'alimentazione elettrica (V
verde.
Spiegazioni dello schema di collegamento:
L+ = tensione di alimentazione
MF = entrata o uscita programmabile
M = peso
C/Q = comunicazione e uscita di commutazione
Funzione
Spegnimento laser
Teach esterno Q1
Teach esterno Q2

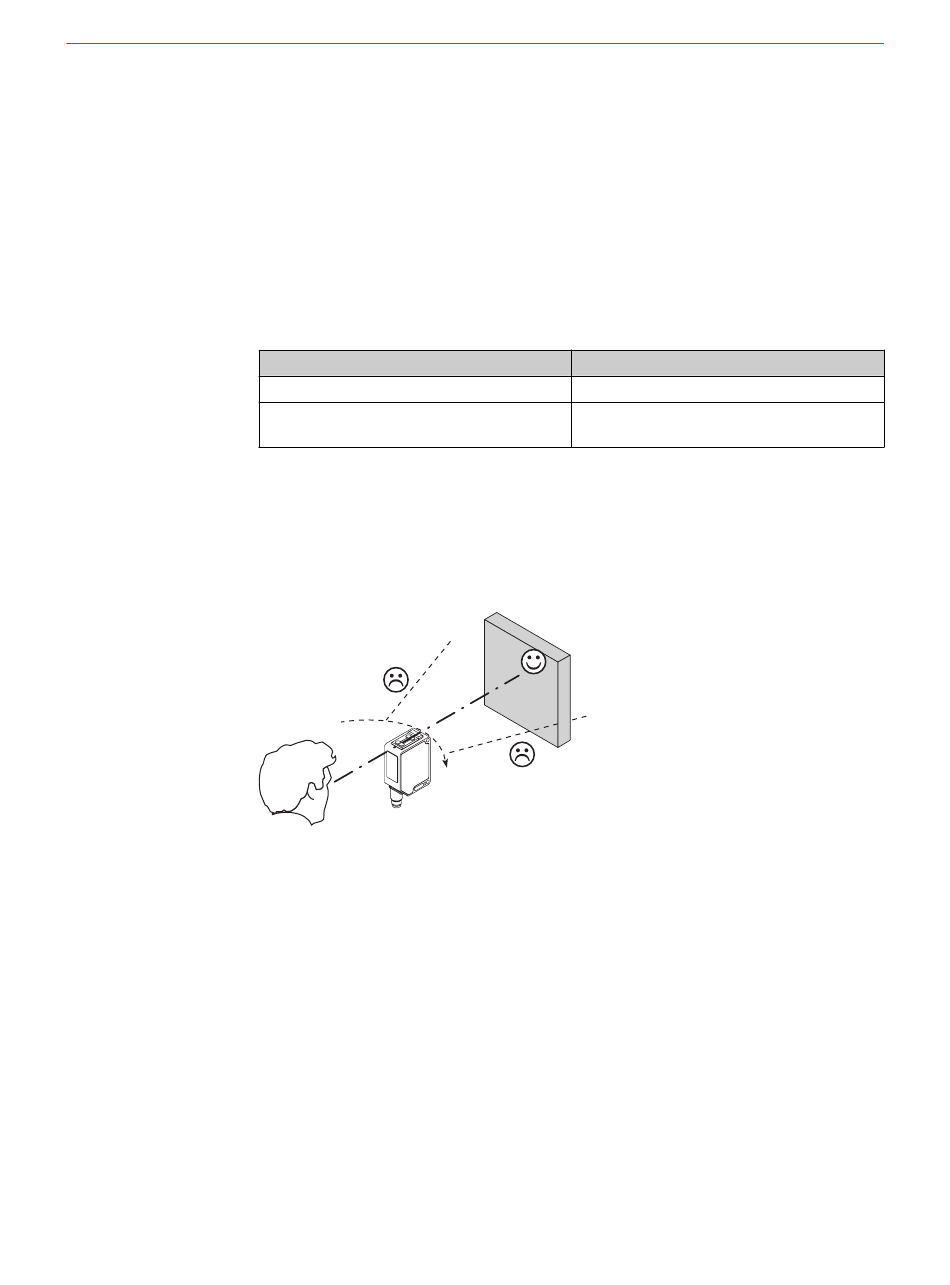

Orientare il sensore sull'oggetto. Scegliere la posizione in modo tale che il raggio di
luce rosso emesso colpisca il centro dell'oggetto. Fare attenzione affinché l'apertura
ottica del sensore (frontalini) sia completamente libera [cfr. F]. Si consiglia di effettuare
l'impostazione con un oggetto con basso coefficiente di riflessione.
Figura: E
Eseguire la parametrizzazione:
Premendo il pulsante di accesso veloce Teach-in > 1 s viene impostata la distanza di
lavoro.
Non azionare il pulsante Teach-in con oggetti appuntiti. Si consiglia di fissare la
distanza di lavoro nell'oggetto, ad es. vedi grafico F. Dopo l'impostazione della distanza
di lavoro, allontanare l'oggetto dalla traiettoria del raggio. Lo sfondo viene soppresso e
l'uscita di commutazione cambia.
Impostazioni della distanza di lavoro mediante IO-Link. Vedi descrizione IO-Link
(8022709).
> 0 V). Sul sensore si accende l'indicatore LED
S
Durata minima
4 ms
1 s
