11
INBETRIEBNAHME
11.4

Funtionsweise des programmierbaren Eingangs

11.5

Ausrichtung

12

Konfiguration

12.1 Einstellung des Schaltausgangs über die Teach-in-Schnellzugriffstaste (-/Q1)
(+/Q2)
18
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (U
V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED.
Erläuterungen zum Anschlussschema:
L+ = Versorgungsspannung
MF = programmierbarer Ein- oder Ausgang
M = Masse
C/Q = Kommunikation und Schaltausgang
Funktion
Laserabschaltung
Externer Teach Q1
Externer Teach Q2

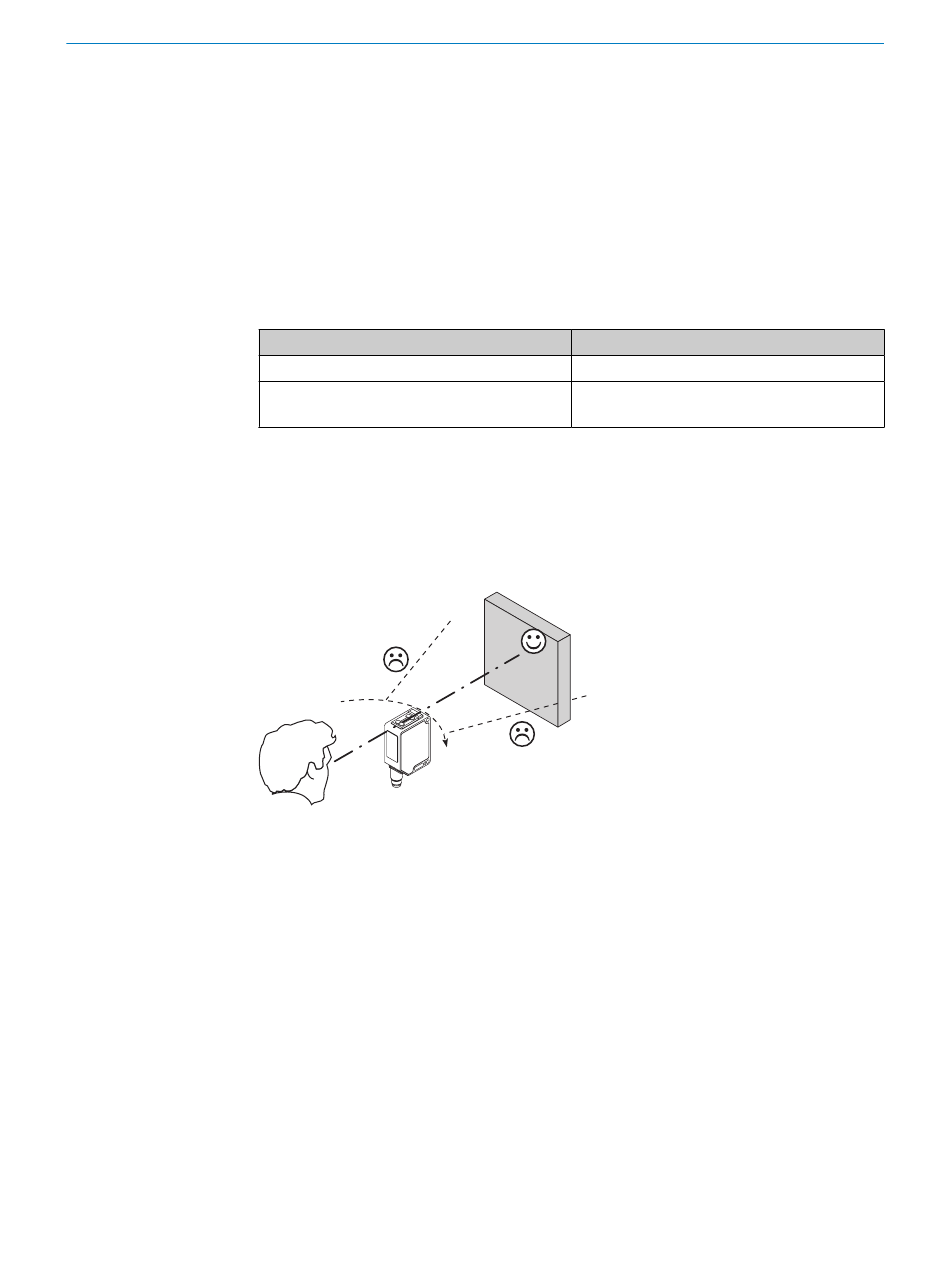

Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [vgl. F]. Wir empfehlen, die Einstellung
mit einem Objekt von niedriger Remission vorzunehmen.
Abbildung: E
Parametrierung durchführen:
Durch Drücken der Teach-in-Schnellzugriffstaste > 1 s wird der Schaltabstand einge‐
stellt.
Teach-in-Tasten nicht mit spitzen Gegenständen betätigen. Wir empfehlen, den Schalt‐
abstand in das Objekt zu legen, z. B. siehe Grafik F. Nachdem der Schaltabstand
eingestellt worden ist, das Objekt aus dem Strahlengang entfernen. Der Hintergrund
wird dabei ausgeblendet und der Schaltausgang ändert sich.
Einstellungen des Schaltabstandes über IO-Link. Siehe IO-Link Beschreibung
(8021940).
Minimale Dauer
4 ms
1 s
8024108.17AH / 04.02.2021 | SICK
Subject to change without notice
> 0
V
