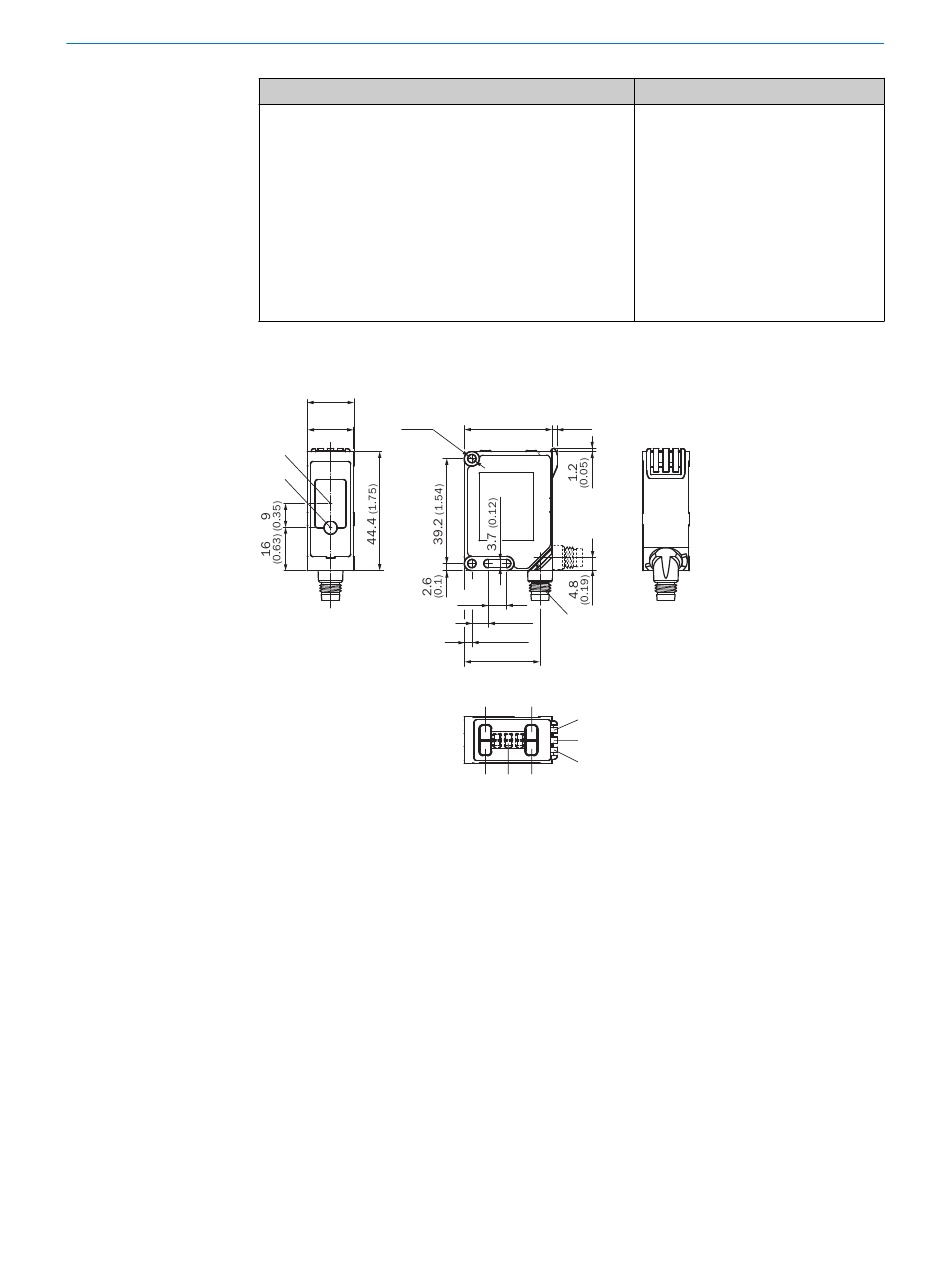

22.2 Plan coté
23 Démontage et mise au rebut
8024108.17AH / 04.02.2021 | SICK
Subject to change without notice
Tastgut mit 6 % ... 90 % Remission (bezogen auf Stan‐
1)
dard-Weiß DIN 5033)
Mit Hell- / Dunkelverhältnis 1:1
2)
3) Kann über Mittelwertfilter beeinflusst werden.
Abhängig von Abstand zu Objekt, Abstand zu Hinter‐
4)
grund und gewählter Schaltschwelle
Signallaufzeit bei ohmscher Last
5)
6) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
Bei Tu < -10°C: Aufwärmzeit < 10 min;UV>=24 V.
7)
17.4
(0.69)
17 Ø 3.1
(0.67) (0.12)
1
2
Récepteur
1
Émetteur
2
Raccordement
3
Touche RUN
4
Touche (+/Q2)
5
Affichage de la sortie Q1 (orange)
6
Communication IO-Link (vert)
7
Affichage de la sortie Q2 (orange)
8
Touche (-/Q1)
9
Affichage
ß
Touche (SET)
à
Le capteur doit être mis au rebut selon les régulations spécifiques au pays respectif.
Dans la limite du possible, les matériaux du capteur doivent être recyclés (notamment
les métaux précieux).
CARACTÉRISTIQUES TECHNIQUES
1.9
32.8
(1.29) (0.07)
7
(0.28)
6
(0.24)
3
2.8
(0.11)
28.3
(1.11)
4 5
6
7
8
à ß 9
WTT190LC-B2233
22
35
