27
COLOCAÇÃO EM OPERAÇÃO
27.4 Modo de funcionamento da entrada programável
27.5

Alinhamento

28 Configuração
28.1 Configuração da saída de comutação através da tecla de acesso rápido Teach-in
(-/Q1) (+/Q2)
42
3 (blu; GND
azul)
4 (blk; Switching output, IO-Link communication
preto)
Instalar ou ligar a alimentação de tensão (V
conexões elétricas. O indicador LED verde está aceso no sensor.
Explicações relativas ao esquema de conexões:
L+ = tensão de alimentação
MF = entrada ou saída programável
M = peso
C/Q = Comunicação e saída de comutação
Função
Desligamento do laser
Teach externo Q1
Teach externo Q2

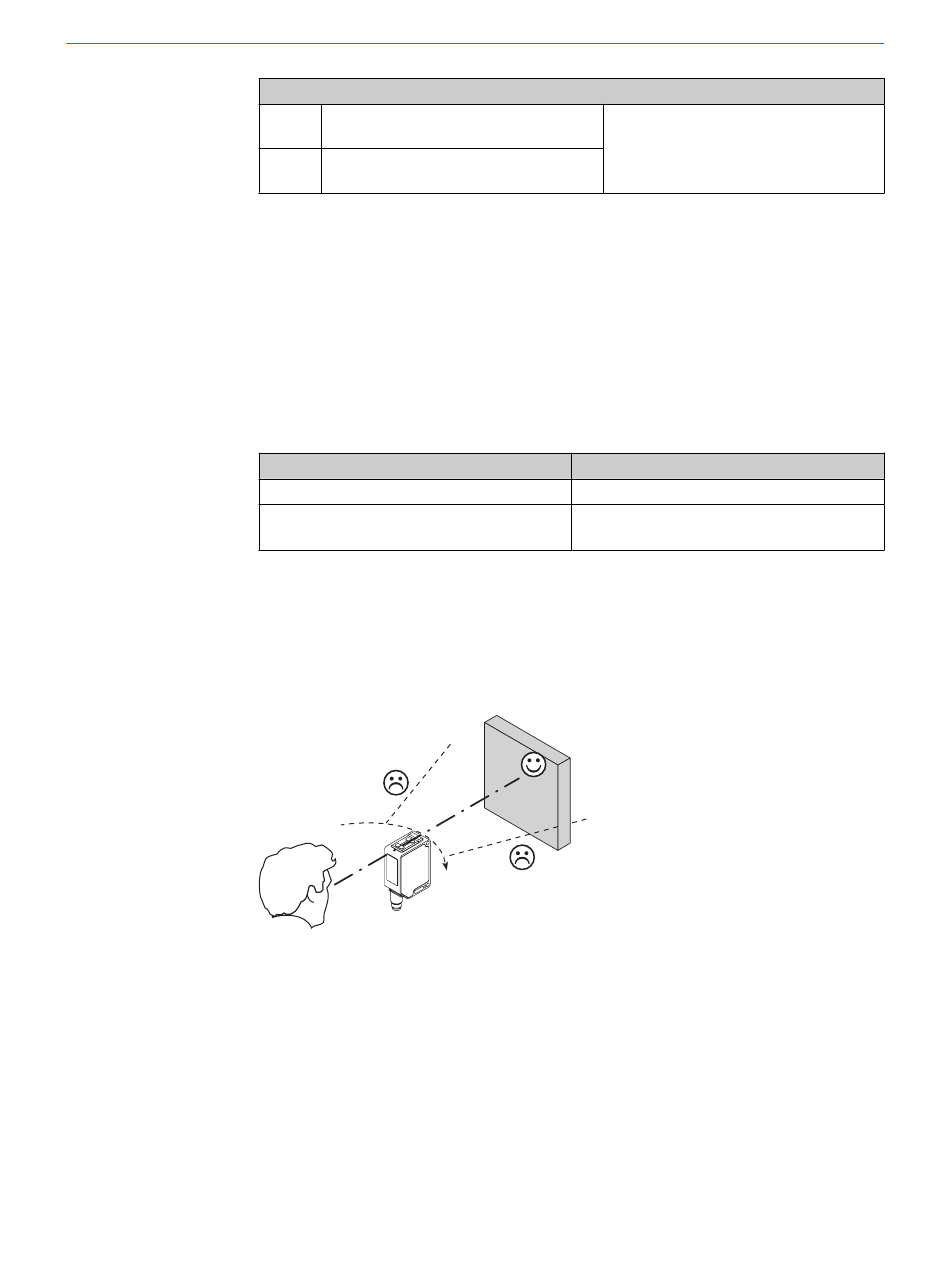

Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe da luz
de emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura
óptica (vidro frontal) do sensor esteja completamente livre [cp. F]. Recomendamos
efetuar o ajuste com um objeto de baixa luminescência.
Figura: E
Efetuar parametrização:
O ajuste da distância de comutação é efetuado pressionando-se a tecla teach-in de
acesso rápido por > 1 s.
WTT190L
> 0 V) somente após realizar todas as
S
Duração mínima
4 ms
1 s
