19
MISE EN SERVICE
19.4 Fonctionnement de l'entrée programmable
19.5

Alignement

20

Configuration

20.1 Réglage de la sortie de commutation via la touche d'accès rapide à l'apprentis‐
sage (-/Q1) (+/Q2)
30
3 (blu = GND
bleu)
4 (blk = Sortie de commutation, communication
noir) IO-Link
Après avoir terminé tous les raccordements électriques, appliquer ou activer l'alimenta‐
tion électrique (U > 0 V). La LED verte s'allume sur le capteur.
v
Explications relatives au schéma de raccordement :
L+ = tension d'alimentation
MF = entrée et sortie programmable
M = poids
C/Q = communication et sortie de commutation
Fonction
Coupure du laser
Apprentissage externe Q1
Apprentissage externe Q2

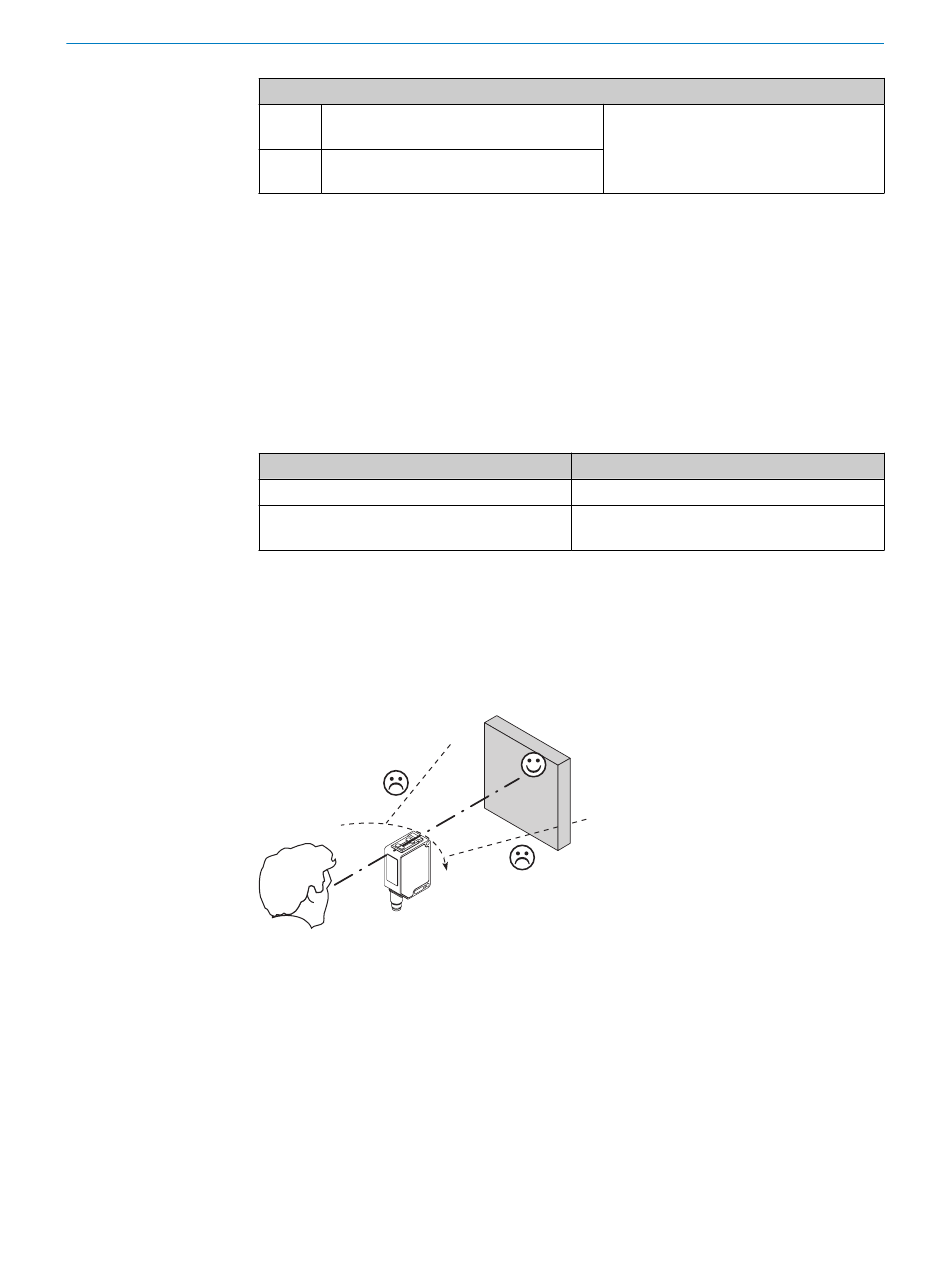

Aligner le capteur sur l'objet. Choisir la position de sorte que le faisceau lumineux émis
rouge touche l'objet en plein centre. S'assurer que l'ouverture optique (vitre frontale)
du capteur est parfaitement dégagée [voir F]. Nous recommandons de procéder au
réglage avec un objet peu réfléchissant.
Illustration: E
Effectuer la configuration :
Appuyer sur la touche d'accès rapide à l'apprentissage > 1 s pour régler la distance de
commutation.
WTT190L
Durée minimale
4 ms
1 s
