7.2.4 Cadran % manuel (lorsque le
micro-interrupteur DIP D est sur arrêt)
Le cadran % manuel permet à l'utilisateur
d'ajuster et de régler manuellement la vitesse de
la pompe. La vitesse de la pompe peut être
réglée manuellement à n'importe quel niveau de
"Min" à "100 %", mais une fois réglée, cette
vitesse reste fixée. La position "Min" sur le
cadran sera soit égale à ARRÊT ou à 15 % en
fonction de la position du micro - interrupteur
DIP C. La valeur par défaut est 50 %.
Insérer le câble d'alimentation de la pompe dans
une prise de 115 V bien mise à la terre.
La pompe/le régulateur seront ainsi alimentés.
7.2.5 Indicateurs de performance DEL
"Power On" (vert) indique que l'alimentation est
activée.
"% Out" (jaune) indique la vitesse de la pompe
en clignotant à des vitesses différentes.
Power On
% Out

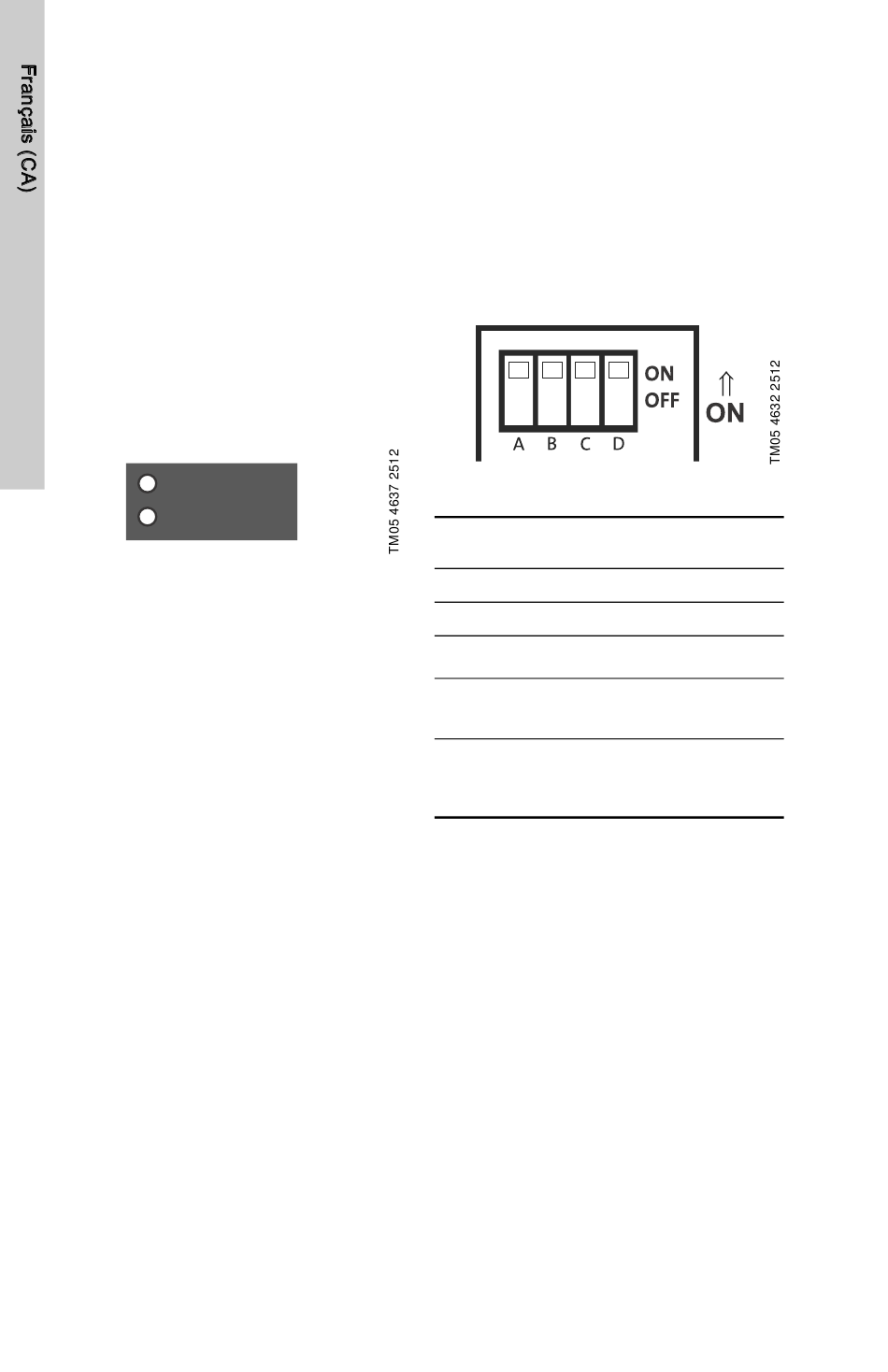

Fig. 6 Indicateurs de performance DEL
8. Après installation
• Placer ce manuel, et tous les autres manuels
relatifs à l'installation, à un endroit près du
régulateur, pour référence future.
• Il est important d'expliquer le fonctionnement
de ce régulateur à l'utilisateur final et à toute
autre personne qui doit faire fonctionner le
système.
26
9. Référence rapide
Indice circuit de signal de régulation de la
vitesse de tension :
Bornes : "Com (-)" et "Os/V"
• 0-10 VDC
• 5 mA max.
Indice circuit de signal de régulation de la
vitesse de courant :
Bornes : "Com(-)" et "Ret/l"
• 0-20 mA DC
• 5 V CC max.
Fig. 7 Micro-interrupteurs DIP
Inter-
Position micro-interrupteur DIP
rupteur
ON
A mA
2-10 V
B
4-20 mA
Vitesse
C
min. arrêt
Régulation
D de vitesse
externe
OFF Défaut
(V) DC mA
0-10 V 2-10 V
0-20 mA 4-20 mA
Vitesse
Vitesse
min.
min. arrêt
15 %
Régulation
Régulation
de vitesse
de vitesse
manuelle
externe
cadran %
