7. Configuración
7.1 Configuración de los
interruptores DIP

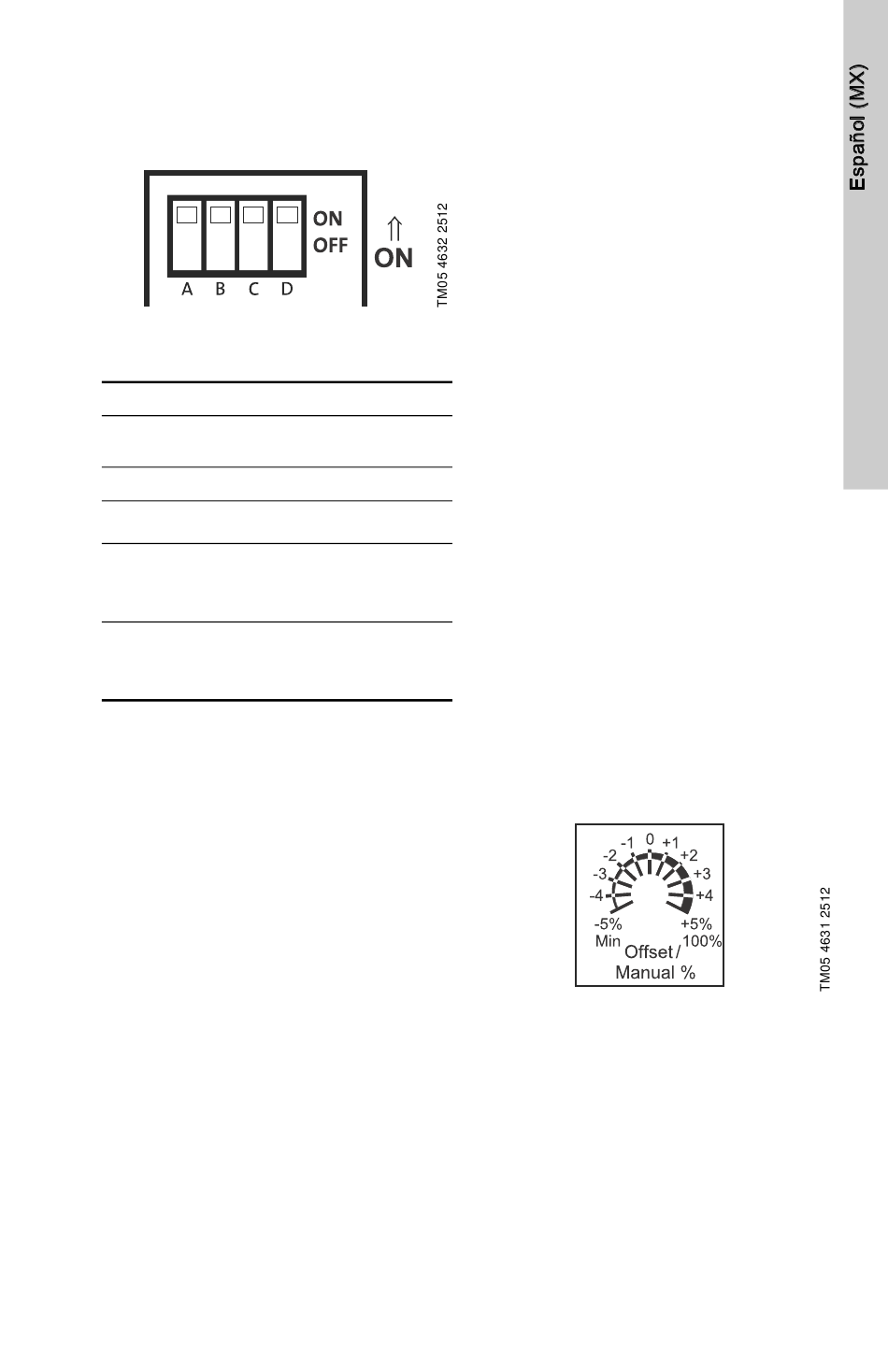

Fig. 4 Interruptores DIP
7.1.1 Configuración de los interruptores DIP
Inter-
ON
ruptor
A mA
2-10 V
B
4-20 mA
Velocidad
mín.:
C
bomba
detenida
Control de
D velocidad
con mando
externo
"Manual %"
7.2 Configuración de la velocidad
7.2.1 Interruptor DIP C
Velocidad mínima: bomba detenida/15 %
Si el interruptor DIP C se encuentra en la posi-
ción ON, la velocidad de la bomba podrá oscilar
entre la velocidad mínima (bomba detenida) y la
velocidad máxima (100 %). Si el interruptor DIP
C se encuentra en la posición OFF , la velocidad
de la bomba podrá oscilar entre la velocidad
mínima (15 %) y la velocidad máxima (100 %).
Posición
OFF Predet.
(V) DC mA
0-10 V 2-10 V
0-20 mA 4-20 mA
Velocidad
Velocidad mín.:
mín.: 15 % bomba
detenida
Control de
Control de
velocidad
velocidad
externo
7.2.2 Interruptor DIP D
Control de velocidad externo/con mando
"Manual %"
Si el interruptor DIP D se encuentra en la posi-
ción ON, la velocidad de la bomba variará en
función de una señal V(DC)/mA externa y el
mando de la caja de conexiones sólo permitirá
aplicar variaciones entre el -5 % y el +5 %. Si el
interruptor DIP D se encuentra en la posición
OFF, la velocidad de la bomba variará de
acuerdo con la posición del mando "Manual %".
La bomba no reaccionará a ninguna señal
V(DC)/mA externa, incluso aunque exista
alguna presente. La caja de conexiones y el
mando permitirán aplicar variaciones entre el
valor mínimo y el 100 %.
7.2.3 Mando multifunción de la caja de
conexiones
Mando Offset (operativo si el interruptor DIP
D se encuentra en la posición ON)
El mando Offset permite al usuario ajustar la
señal de entrada con precisión. De este modo,
es posible aplicar un ajuste comprendido entre
un -5 % y un +5 % a la señal de entrada.
Dicho ajuste afecta a la señal en la totalidad de
su rango. De fábrica, el mando se encuentra
ajustado a 0. El ajuste no permite incrementar la
salida por encima del 100 % ni reducirla por
debajo de la salida mínima seleccionada (0 % o
15 %).
Ejemplo:
La señal de entrada medida oscila entre 2.1 V y
10.1 V; como resultado, la bomba nunca se
detiene, dado que la señal no alcanza nunca los
2 V. El mando se ajusta a un -5 %, consiguiendo
de este modo que la señal de entrada oscile
entre 2.0 V y 9.6 V. La bomba sí se detendrá
ahora, pero no alcanzará la velocidad corres-
pondiente a 10 V debido al ajuste.
Fig. 5 Ajuste porcentual
