7. Paramétrages
7.1 Réglage des micro-interrupteurs
DIP

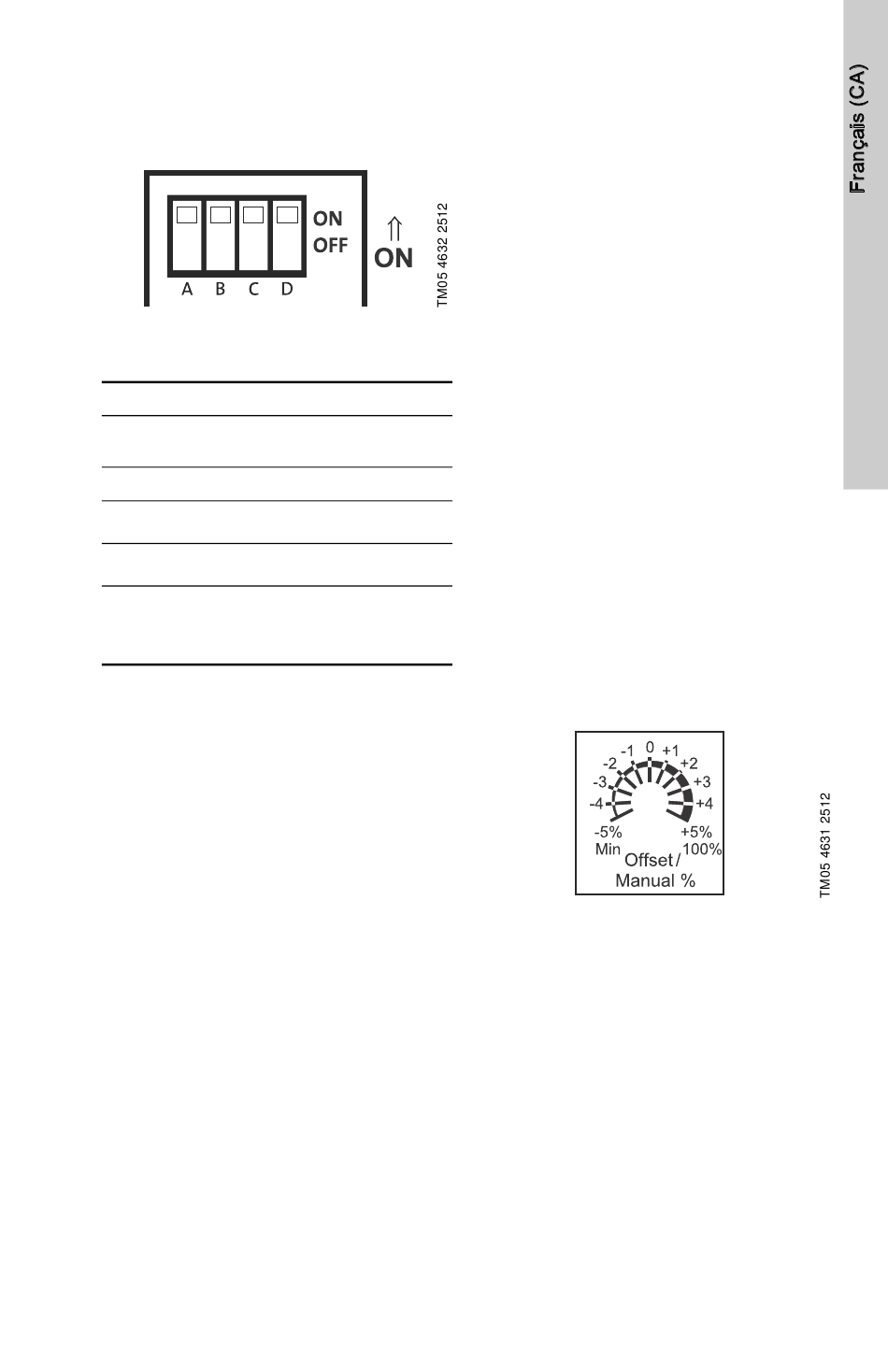

Fig. 4 Micro-interrupteurs DIP
7.1.1 Réglages des micro-interrupteurs DIP
Commu-
ON
tateur
A mA
2-10 V
B
4-20 mA
Vitesse
C
min. arrêt
Régulation
D de vitesse
externe
7.2 Réglages vitesse
7.2.1 Micro-interrupteur DIP C
Vitesse minimale arrêt / vitesse minimale
15 %
Lorsque le micro-interrupteur DIP C est en
position MARCHE, la vitesse variable de la
pompe aura une plage depuis la vitesse minimale
= arrêt jusqu'à la vitesse maximale = 100 %.
Lorsque le micro-interrupteur DIP C est en
position ARRÊT, la vitesse variable de la pompe
aura une plage de la vitesse minimale = 15 %
jusqu'à la vitesse maximale = 100 %.
Position
OFF Défaut
(V) DC mA
0-10 V 2-10 V
0-20 mA 4-20 mA
Vitesse Vitesse
min. 15 % min. arrêt
Régulation
Régulation
de vitesse
de vitesse
manuelle
externe
cadran %
7.2.2 Micro-interrupteur DIP D
Régulation de vitesse externe / régulation de
vitesse maximale cadran %
Lorsque le micro-interrupteur DIP D est en
position MARCHE, un signal externe V(CC)/mA
fera varier la vitesse de la pompe, et le cadran
sur la boîte à bornes fonctionnera en mode -5 %
à +5 %. Lorsque le micro-interrupteur DIP D est
en position ARRÊT, tourner le cadran manuel %
fait varier la vitesse de la pompe. La pompe ne
répondra pas à un signal externe V(CC)/mA,
même si l'un est présent. La boîte à bornes et le
cadran vont fonctionner du mode minimum à
100 %.
7.2.3 Cadran multi-fonctions sur la boîte à
bornes
Cadran Offset (lorsque le micro-interrupteur
DIP D est sur marche)
Le cadran Offset permet à l'utilisateur d'ajuster
le signal d'entrée. Le signal d'entrée peut varier
d'un pourcentage positif ou négatif de 1 à 5 %.
Ce décalage affecte le signal à travers toute sa
plage. La valeur par défaut est 0. Le réglage du
décalage ne peut pas augmenter la sortie de
plus de 100 % ou de moins que la sortie mini-
male sélectionnée de 0 % ou 15 %.
Exemple :
Le signal d'entrée mesuré est de 2,1 à 10,1 V et
par conséquent la pompe ne s'arrête pas car le
signal ne tombe pas à 2 V. Le cadran est réglé à
-5 % et le signal d'entrée est décalé vers le bas
de 2,0 à 9,6 V. La pompe est alors arrêtée ;
toutefois la pompe n'atteint pas la pleine vitesse
des 10 V maintenant, en raison du décalage.
Fig. 5 Décalage en pour cent
