7.2.4 Mando "Manual %" (operativo si el
interruptor DIP D se encuentra en la
posición OFF)
El mando "Manual %" permite al usuario ajustar
manualmente la velocidad de la bomba. La velo-
cidad de la bomba se puede ajustar así entre los
valores "Min" y "100 %", pero permanece fija a
la velocidad seleccionada. La posición "Min" del
mando equivaldrá a la detención de la bomba o
al 15 % de su velocidad máxima, dependiendo
de la posición del interruptor DIP C. De fábrica,
el mando se encuentra ajustado al 50 %.
Conecte el cable de alimentación de la bomba a
una toma de suministro eléctrico de 115 V debi-
damente conectada a tierra. Al hacerlo, recibi-
rán alimentación la bomba y el controlador.
7.2.5 Indicadores LED de operación
El indicador LED "Power On" (verde) indica que
el equipo está recibiendo alimentación.
El indicador LED "% Out" (amarillo) permite
determinar la velocidad de la bomba a partir de
su frecuencia de parpadeo.
Power On
% Out

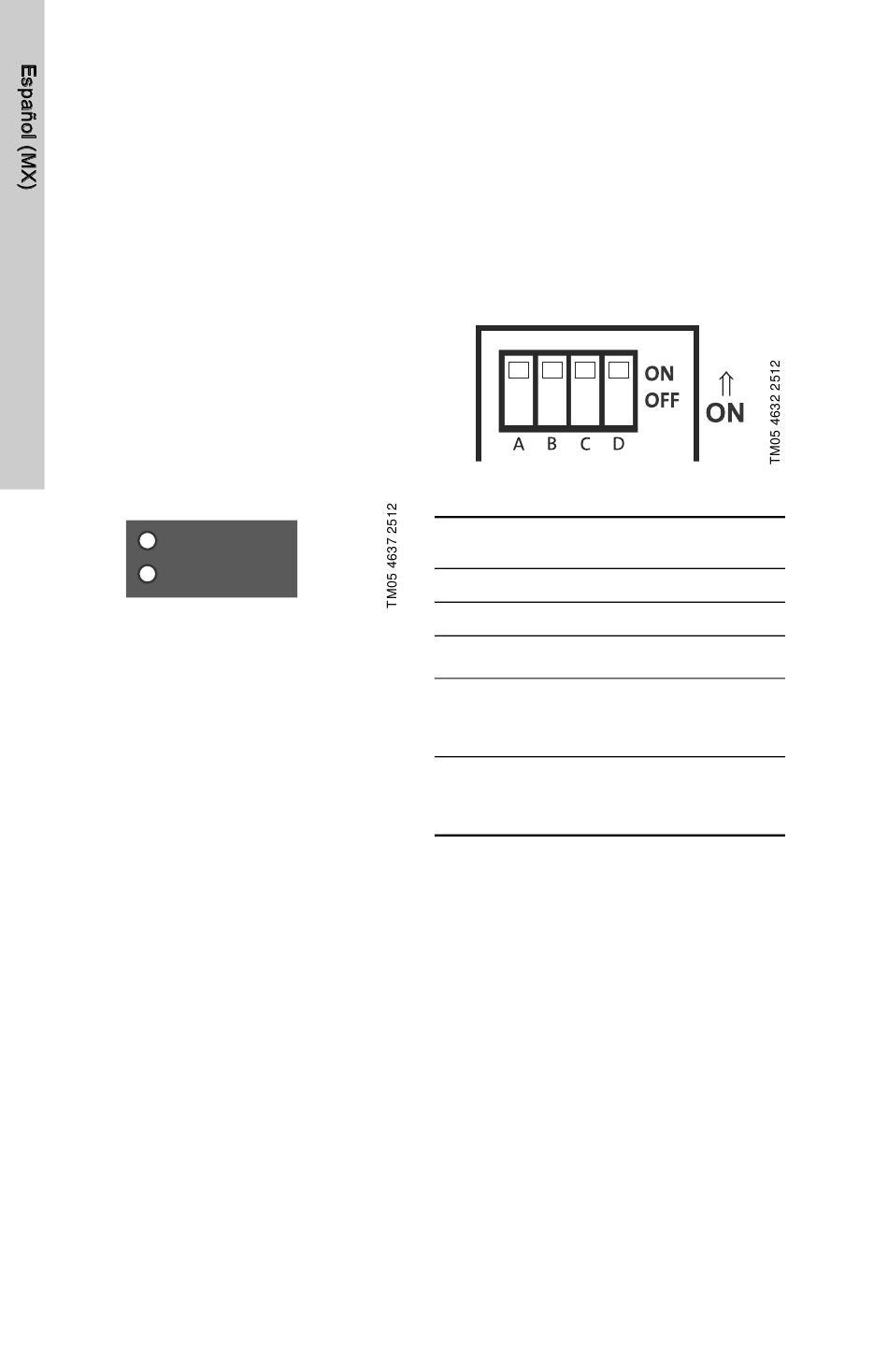

Fig. 6 Indicadores LED de operación
8. Después de la instalación
• Guarde este manual junto con todos los
demás relacionados con la instalación en un
lugar cercano al controlador para poder con-
sultarlos en el futuro.
• Es importante explicar la operación del con-
trolador al usuario final y a cualquier otra
persona que pueda hacerse responsable de
la operación del sistema.
18
9. Referencia rápida
Valores nominales del circuito de señal de
control de velocidad (voltaje):
Terminales: "Com (-)" y "Os/V"
• 0-10 VDC
• 5 mA, máx.
Valores nominales del circuito de señal de
control de velocidad (corriente):
Terminales: "Com(-)" y "Ret/l"
• 0-20 mA DC
• 5 VDC, máx.
Fig. 7 Interruptores DIP
Inter-
Posición del interruptor DIP
ruptor
ON
A mA
2-10 V
B
4-20 mA
Velocidad
mín.:
C
bomba
detenida
Control de
D velocidad
con mando
externo
"Manual %"
OFF Predet
(V) DC mA
0-10 V 2-10 V
0-20 mA 4-20 mA
Velocidad
Velocidad
mín.:
mín.:
bomba
15 %
detenida
Control de
Control de
velocidad
velocidad
externo
