6. Instalación
Solicite información a un fabri-
cante de tuberías acerca del mate-
rial adecuado antes de instalar la
Precaución
bomba. La ausencia de líquido
bombeado puede perjudicar las
tuberías de ciertos materiales.
Limpie y enjuague bien el sistema
Precaución
antes de instalar la bomba.
Precaución
Sólo para uso interior.
6.1 Requisitos de instalación
1. Asegúrese de que no penetre agua en la
caja de conexiones durante el proceso de
instalación.
2. NO PONGA EN MARCHA LA BOMBA
hasta que el sistema esté lleno y se haya
comprobado que no sufre fugas.
3. No use la bomba para ventear el sistema.
4. No permita que la bomba opere en vacío.
Los cojinetes requieren lubricación con agua
y pueden resultar dañados si no la reciben.
5. Llene el sistema de agua. Ello dará lugar a la
lubricación inmediata de los cojinetes.
6. Limpie y enjuague bien el sistema antes de
instalar la bomba.
7. Mantenga la bomba en operación durante
5 minutos una vez finalizada la instalación
del controlador para ventear el aire que haya
podido quedar atrapado en la cámara de los
cojinetes. Esta acción cobra especial impor-
tancia si la instalación de la bomba tiene
lugar en temporada baja.
8. Durante la conexión de las tuberías, asegú-
rese de respetar las recomendaciones del
fabricante y todos los requisitos establecidos
por los códigos aplicables en materia de
conexión de tuberías.
6.2 Instalación mecánica
6.2.1 Orientación preferida de la bomba y la
caja de conexiones
Las flechas que ostenta la bomba en un lateral o
en la parte inferior permiten determinar el sen-
tido en el que el flujo la atraviesa.
La bomba se debe instalar de modo que el eje
del motor quede situado en posición horizontal.
La bomba no debe instalarse de modo que el
eje quede situado en posición vertical o por
debajo del plano horizontal bajo ninguna cir-
cunstancia. Consulte la fig. 1.
Aviso
Si es preciso cambiar la posición
de la caja de conexiones, asegú-
rese de que la fuente de alimenta-
ción se encuentre apagada y cierre
las válvulas de corte antes de des-
enroscar los tornillos de cabeza
hueca hexagonal.
Recomendado
Opcional

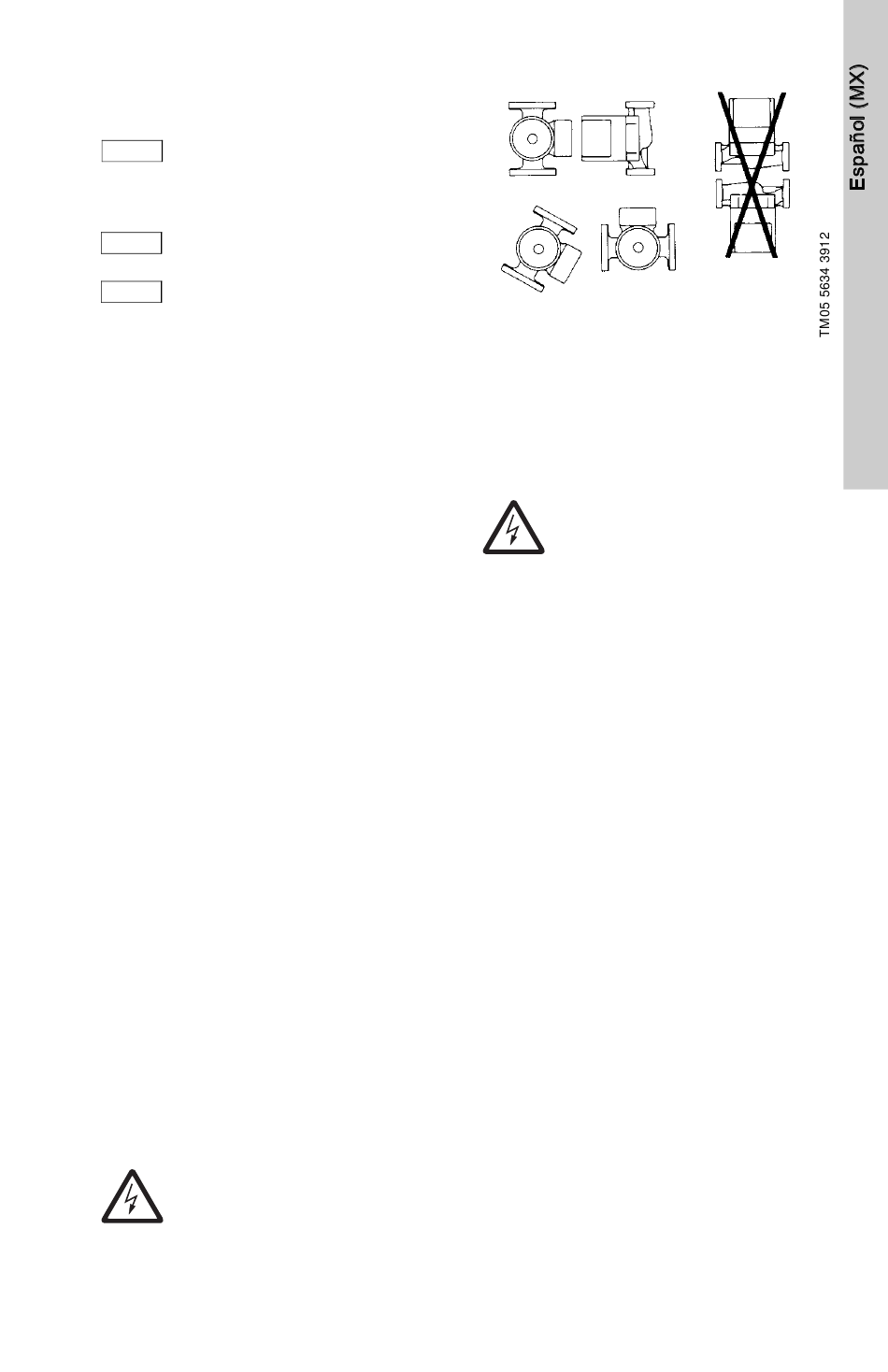

Fig. 1 Orientación de la caja de
conexiones
6.2.2 Cómo cambiar la posición de la caja de
conexiones
Aviso
Si es preciso cambiar la posición
de la caja de conexiones, asegú-
rese de que la fuente de alimenta-
ción se encuentre apagada y cierre
las válvulas de corte antes de des-
enroscar los tornillos de cabeza
hueca hexagonal.
Cómo cambiar la posición de la caja de conexio-
nes:
1. Use una llave de 4 o 5 mm para desenroscar
los cuatro (4) tornillos de cabeza hueca
hexagonal mientras sujeta el estátor (motor).
2. Con cuidado, separe el estátor de la carcasa
de la bomba y gírelo hasta que la caja de
conexiones adquiera la orientación deseada.
3. Vuelva a enroscar los tornillos de cabeza
hueca hexagonal y apriételos uniformemente
en orden diagonal (par de apriete: 7 ft-lb).
4. Compruebe que el eje del motor pueda girar
libremente. Desenrosque el tornillo grande
situado en el centro de la placa de datos;
inserte un destornillador pequeño de punta
plana en el extremo del eje y gire con cui-
dado.
5. Si el eje no gira con facilidad, lleve a cabo de
nuevo el proceso de desensamblaje/
reensamblaje.
NO monte el
eje del motor
en posición
vertical
15
