kann alternativ mit dem dormaka U-Profil Art.-Nr.:
07.093 ausgeführt werden (Abb. 27/1).
1.
Das Seitenteil auf Beschädigungen prüfen, z. B.
Ausmuschelungen und/oder Kantenverletzungen.
Seitenteil mit Beschädigungen nicht verbauen.
2. Das Seitenteil nach der beiliegenden Montage-
anleitung montieren.
2

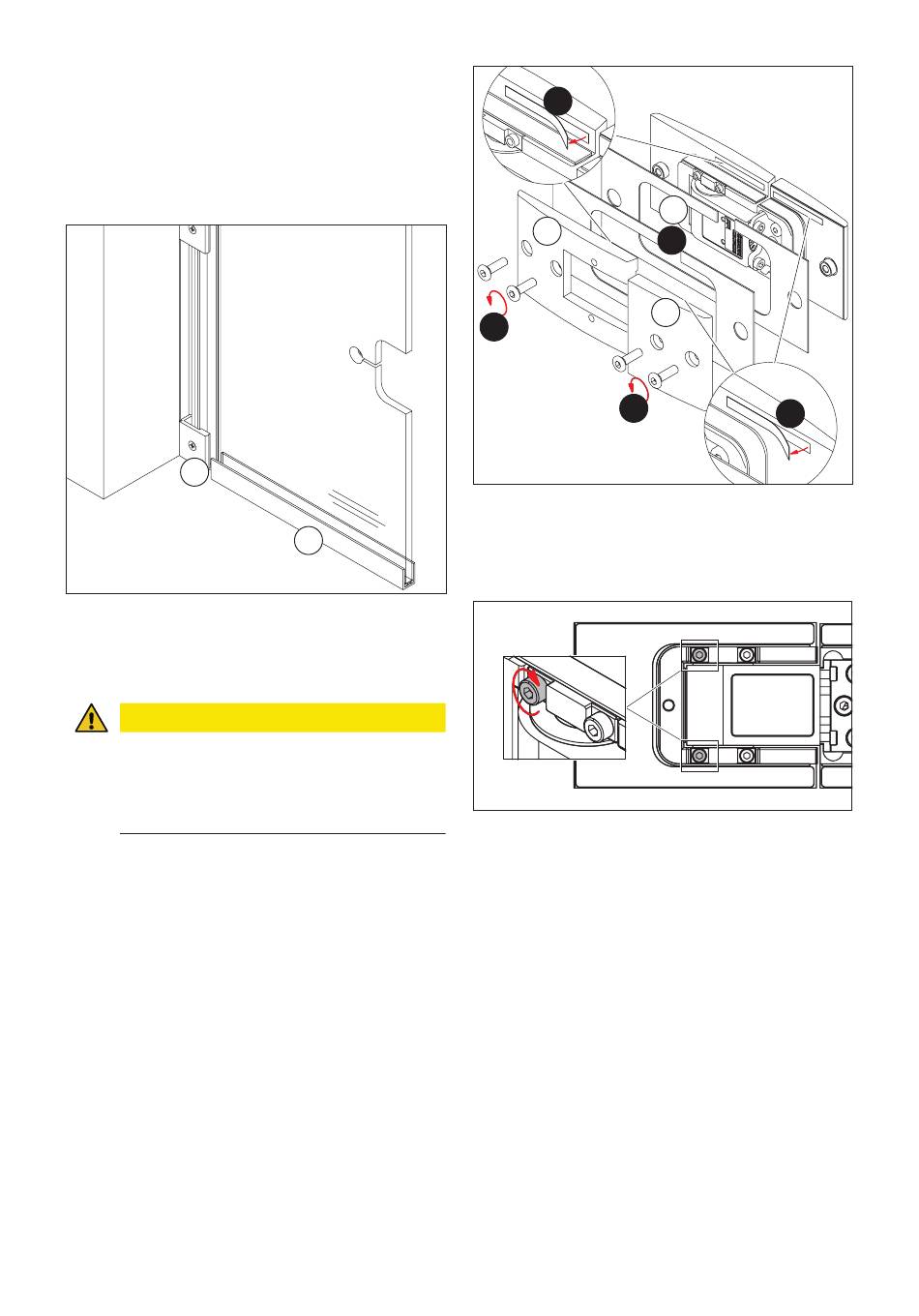

Abb. 27 Montage des Seitenteils
4.4.2 Glastürflügel und Seitenteil
prüfen
VORSICHT
Verletzungsgefahr durch Glasbruch
Schneiden/Abschneiden der Finger an
schneidenden Teilen vom Glasbruch.
Schutzhandschuhe anziehen.
1. Die Glastürflügel auf Beschädigungen prüfen,
z. B. Ausmuschelungen und/oder
Kantenverletzungen. Glastürflügel mit
Beschädigungen nicht verbauen.
2. Die Maße der Glasbearbeitung prüfen (Abb. 13).
4.4.3 Pendeltürband vorbereiten
1. Die Gegenplatten (Abb. 28/1) abschrauben .
2. Die passenden Zwischenlagen (Abb. 28/2) nach
Glasdicke auswählen (siehe Kapitel 4.1).
3. Die Schutzfolien der Klebestreifen auf der Trage-
und der Gegenplatte abziehen.
TENSOR
Abb. 28
4. Die Zwischenlagen auf die Trage- und die Gegen-
1
5. Die gekennzeichneten Schrauben anziehen. Das
Abb. 29
WN 059361 45532
3.
1
1.
1.
Vorbereitung des Pendeltürbands
platte kleben.
Anzugsmoment 5 Nm beachten.
5 Nm
Die gekennzeichneten Schrauben mit Drehmoment
anziehen
Montage
2
2.
1
3.
2019-08 9
