dormakaba Montageanleitung
4.4.4 Glasflächen reinigen
Die Glasflächen im Bereich der Klemmflächen
reinigen. Dazu handelsüblichen Glasreiniger
verwenden. Keine Verdünnung verwenden!
4.4.5 Glastürflügel an Seitenteil
befestigen
ACHTUNG
Gefahr der Beschädigung des Glastürflügels
durch Kontakt mit harten Werkstoffen (z. B.
Glas, Metall, Beton)
Der Kontakt kann zu Ausmuschelungen,
Kantenverletzungen und/oder Glasbruch des
Glastürflügels führen.
Beschädigte Glastürflügel dürfen nicht
verbaut werden – Verletzungsgefahr.
Glaskanten mit Abstandhaltern schützen!
1.
Die Pendeltürbänder in die Glasauschnitte im
Seitenteil waagerecht einsetzen.
2. Die Gegenplatten der Pendeltürbänder mit den
Klemmschrauben leicht festziehen.
2.

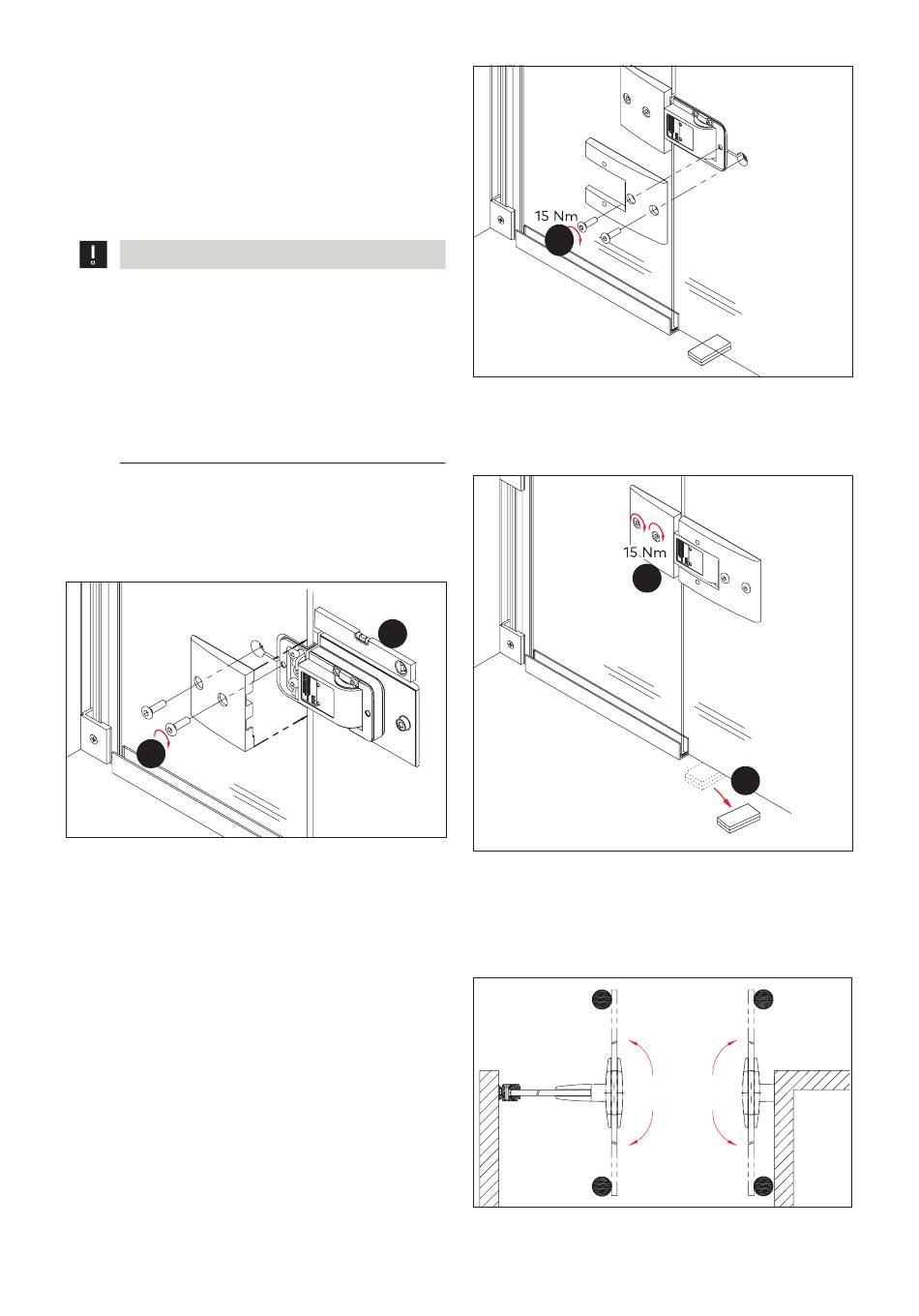

Abb. 30 Montage des Pendeltürbands an das Seitenteil
3. Den Glastürflügel an der Montagepositon
auf Holzklötze o. Ä. aufstellen und lotrecht
ausrichten. Die Spaltmaße beachten (Abb. 11)
4. Die Gegenplatten anschrauben. Das
Anzugsmoment 15 Nm beachten!
10 TENSOR
4.
Abb. 31 Montage des Glastürflügels an Pendeltürband
5. Die Klemmschrauben des Seitenteils festziehen.
Das Anzugsmoment 15 Nm beachten!
6. Alle Montageklötze entfernen!
1.
Abb. 32 Montage des Glastürflügels
4.5 Überdrehen der Tür
verhindern
Die Pendeltür darf max. 90° geöffnet werden. Das
Überdrehen der Tür verhindern, z. B. durch Türstopper.
Abb. 33 Türstopper gegen Überdrehen
WN 059361 45532
Montage
5.
6.
2019-08
