dormakaba Montageanleitung
5. Die gekennzeichneten Schrauben anziehen. Das
Anzugsmoment 5 Nm beachten.
5 Nm

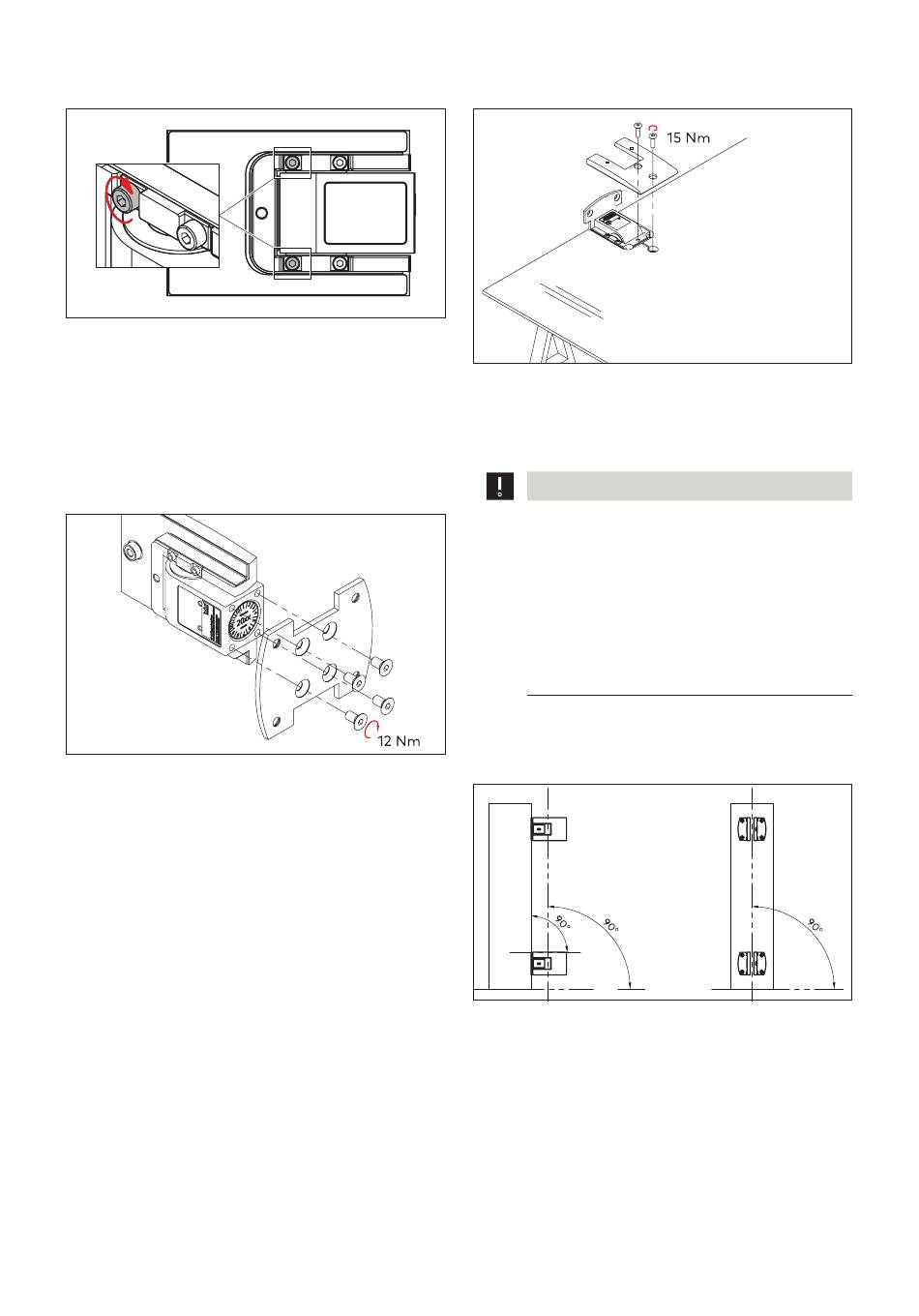

Abb. 15 Die gekennzeichneten Schrauben mit Drehmoment
anziehen

4.2.3 Montageplatten befestigen

1. Die Montageplatte mit 4 Senkschrauben (M6 x 12)
an das TENSOR Pendeltürband befestigen
(Abb. 16).
2. Die Schrauben auf festen Sitz prüfen. Das
Anzugsmoment 12 Nm beachten.
Abb. 16 Befestigung der Montageplatten am Pendeltürband
4.2.4 Glasflächen reinigen
Die Glasflächen im Bereich der Klemmflächen
reinigen. Dazu handelsüblichen Glasreiniger
verwenden. Keine Verdünnung verwenden!
4.2.5 Pendeltürband am
Glastürflügel befestigen
1. Die Glastür auf Montageböcke legen.
2. Die vorbereiteten TENSOR Pendeltürbänder in die
Glasausschnitte setzen und ausrichten.
6 TENSOR
3. Die Gegenplatten montieren. Das Anzugsmoment
15 Nm beachten.
Abb. 17 Befestigung des Pendeltürbands am Glastürflügel
4.2.6 Glastürflügel an Wand
montieren
ACHTUNG
Gefahr der Beschädigung des Glastürflügels
durch Kontakt mit harten Werkstoffen (z. B.
Glas, Metall, Beton)
Der Kontakt kann zu Ausmuschelungen,
Kantenverletzungen und/oder Glasbruch des
Glastürflügels führen.
Beschädigte Glastürflügel dürfen nicht
verbaut werden – Verletzungsgefahr.
Glaskanten mit Abstandhaltern schützen!
1. Die Glastürflügel an der Montagepositon
auf Holzklötze o. Ä. aufstellen und lotrecht
ausrichten. Die Spaltmaße beachten (Abb. 5)
Abb. 18 Senkrechte und lotrechte Montageposition der
Pendeltürbänder
2. Das Bohrbild vom oberen und unteren
Pendeltürband anzeichnen.
WN 059361 45532
Montage
2019-08
