dormakaba Montageanleitung
2.1.2 Vorgaben für den
Glastürflügel
dormakaba empfiehlt die Verwendung von ESG-H
(heißgelagertem Einscheibensicherheitsglas) nach
DIN EN 12150-1.
‣ Glasdicke 8, 10 oder 12 mm.
‣ Keine selbstreinigenden Beschichtungen.
‣ Strukturierte Glasoberflächen oder Gläser mit
großen Schwankungen in der Glasdicke nur mit
Auftrag einer Ausgleichsschicht.
‣ Keine Gläser mit Ausmuschelungen und/oder
Kantenverletzungen.
2.2 Anforderungen an die Wand
und an das Befestigungs-
material
‣ Die Unterkonstruktion/Wand muss dauerhaft
tragfähig, plan- und lotrecht sein.
‣ Das Befestigungsmaterial muss für die Unter-
konstruktion/Wand geeignet und für das Tür-
flügelgewicht passend dimensioniert sein. Das
Befestigungsmaterial ist nicht im Lieferumfang
enthalten.
‣ Die technischen Hinweise des Befestigungs-
materials beachten.
2.3 Allgemeine
Sicherheitshinweise
‣ Montage muss von zwei Personen ausgeführt
werden.
‣ Schutzkleidung tragen.
‣ Glastürflügel zum Lagern auf Holz stellen und
gegen Umfallen sichern.
‣ Einbauort sichern.

2.4 Chargenkennzeichen

Das Chargenkennzeichen darf nicht abgelöst oder
beschädigt werden, andernfalls erlischt die
Gewährleistung.

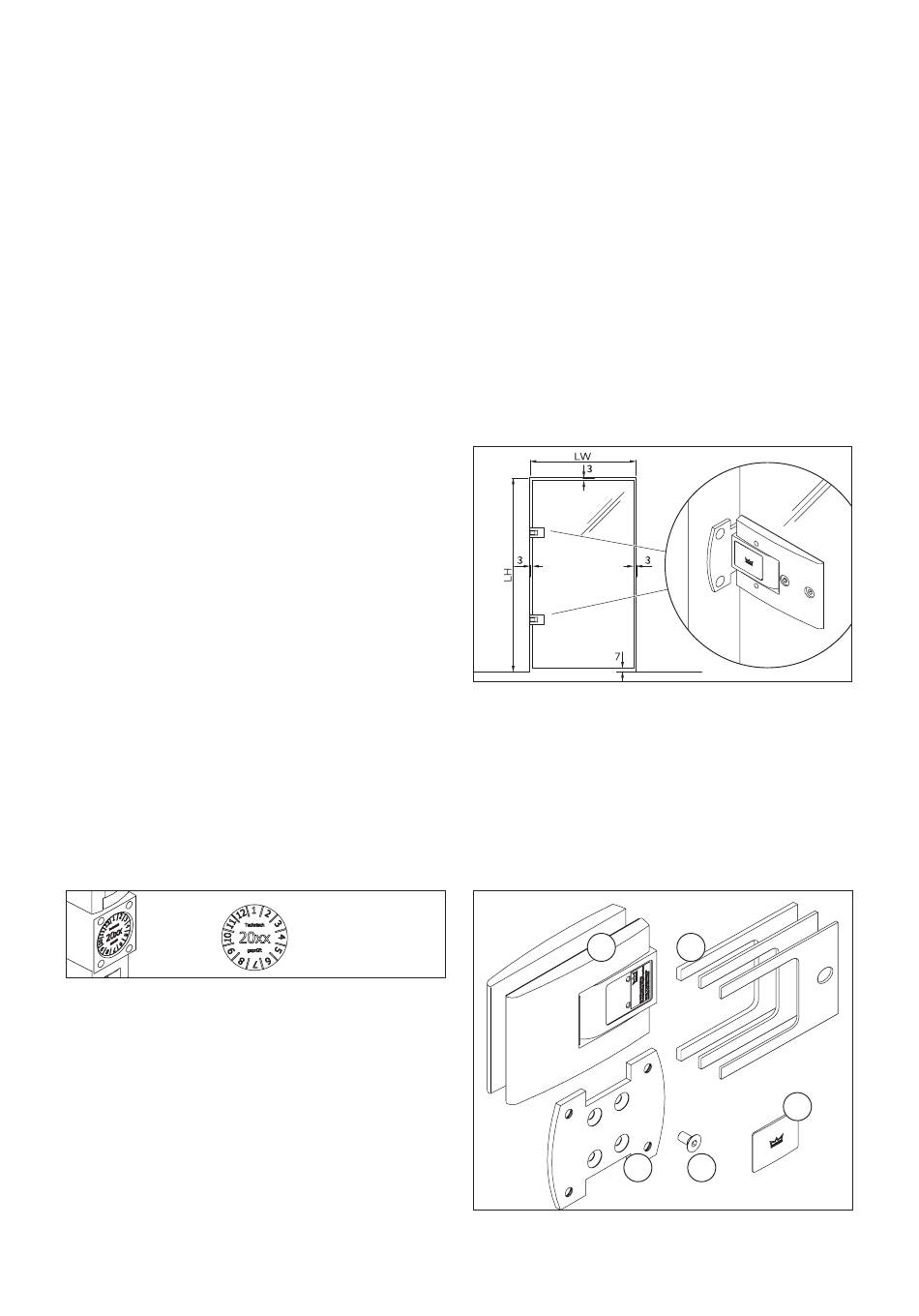

Abb. 4 Chargenkennzeichnung am TENSOR Pendeltürband
TENSOR

3 Produktbeschreibung

3.1
Die TENSOR Pendeltürbänder klemmen den
Glastürflügel zwischen der Trage- und der
Gegenplatte fest. Verschiedene Glasdicken werden
durch Zwischenlagen ausgeglichen.
Die Nulllagen-Einstellung ist die Voraussetzung für die
Selbstschließfunktion. Im Lieferzustand ist die
Federkraft der Selbstschließfunktion noch nicht aktiv.

3.2 Produktvarianten

Es gibt 3 Produktvarianten für unterschiedliche
Einbausituationen.
3.2.1
Abb. 5
3.2.1.1
2 x Pendeltürband (Abb. 6/1)
‣ Zwischenlagen je 4 x in 3 verschiedenen Dicken:
‣ 12 x Anschlagkappe in 3 verschiedenen
‣ 8 x Senkschraube M6 x 12 (Abb. 6/4)
‣ 2 x Montageplatte (Abb. 6/5)
Abb. 6
WN 059361 45532

Funktionsprinzip

Wandbefestigung mit
aufliegender Montageplatte
Spaltmaße für Wandbefestigung mit aufliegender
Montageplatte

Lieferumfang

1 mm, 2 mm, 3 mm (Abb. 6/2)
Farben (Abb. 6/3)
1
5
Lieferumfang der Wandbefestigung mit aufliegender
Montageplatte
Produktbeschreibung
2
3
4
2019-08 3
