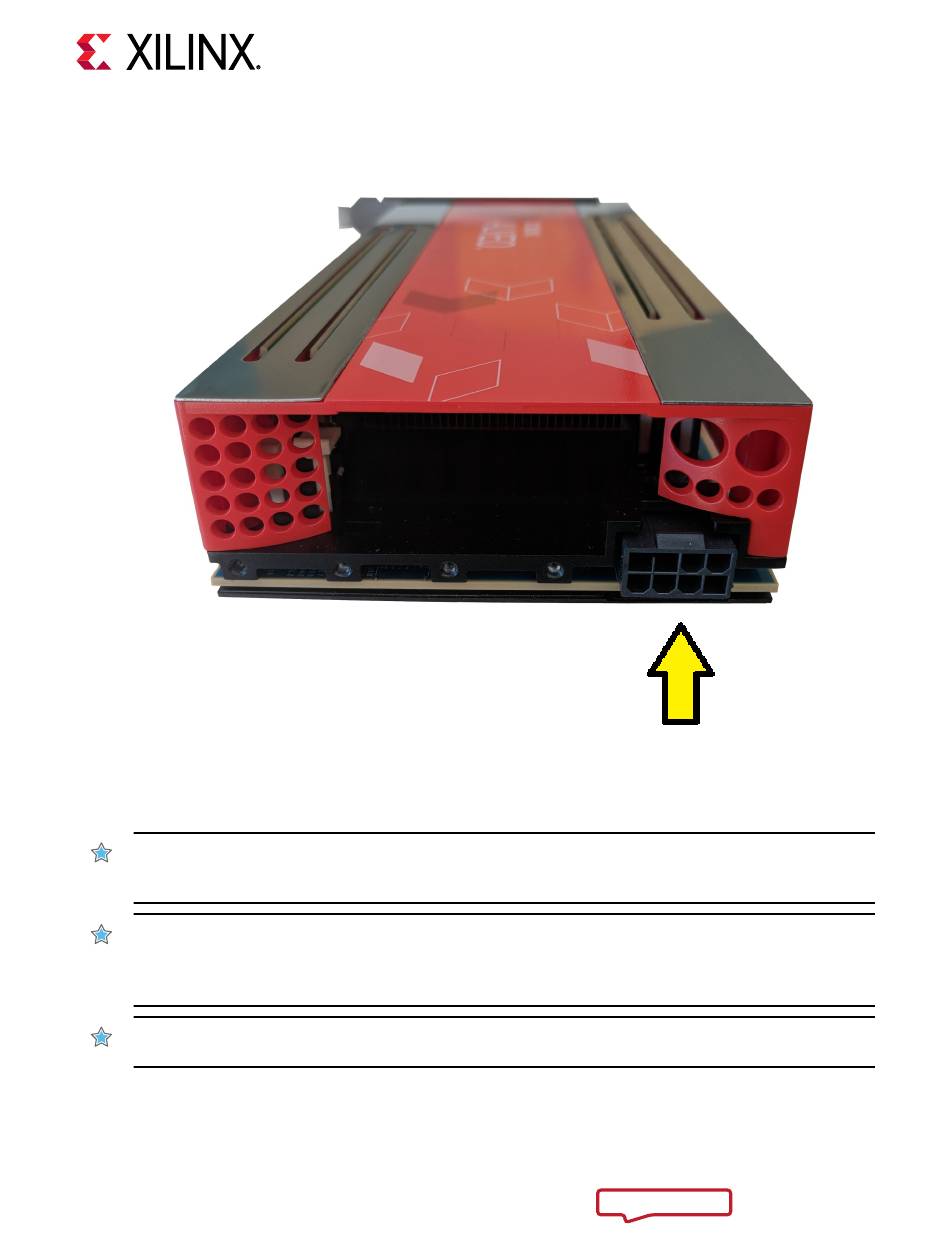

Figure 5:
The power-supply can have an 8-pin or a 6-pin power connector configuration. Some power
supplies label this cable PCIe Aux Power or VGA.
IMPORTANT! Only 140W of power is available with the 6-pin connector (65 Watts from PCIe
connector with 12V source, and 75 Watts from the 6-pin connector). 215W is available with the 8-pin
connector (65 Watts from PCIe connector 12V source, and 150 Watts from the 6-pin connector).
IMPORTANT! La puissance de 140W est uniquement disponibles avec le connecteur 6-broches (65
watts à partir de la source du connecteur PCIe 12V et 75 watts à partir du connecteur à 6-broches).
215W est disponible avec le connecteur à 8-broches (65 watts à partir de la source du connecteur
PCIe 12V et 150 watts à partir du connecteur 6-broches).
Wichtig! Mit dem 6-poligen Stecker stehen nur 150 W zur Verfügung. Die vollen 225W stehen mit
dem 8-poligen Stecker zur Verfügung.
The following figures show examples of the various connector types:
UG1301 (v1.3) February 12, 2019
Getting Started with Alveo Accelerator Cards
Connecting the Power Cable to Passively Cooled Cards
Chapter 3: Card Installation Procedures
