XYZ Printing do Vinci nono Quick Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Q UI CK GUI DE

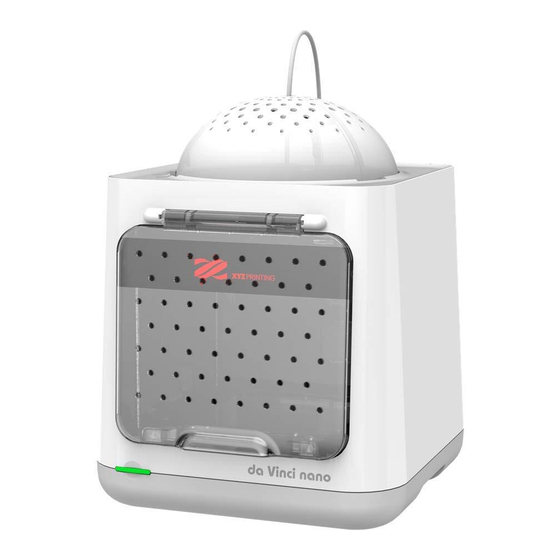

Thank you for purchasing da Vinci nano 3D printer. (Hereinafter referred to
as da Vinci nano. )This product is a small and portable 3D printer, you can
use da Vinci nano to take your imagination to a new level and bring any idea
to life.
Before you start printing, please read this manual to learn how to use da
Vinci nano correctly. This manual describes da Vinci nano safety instructions,
operating instructions, maintenance information and application tips. For
the latest information of da Vinci nano 3D printer, you can contact your local
Authorized Distributors or refer to the official website of XYZprinting. (http://
www.xyzprinting.com).
XYZmaker Suite is a software that is used to operate the da Vinci nano and prepare 3D models for
printing. Download XYZmaker Suite from http://wiki.xyzprinting.com/xyzmaker/en/ and install it on
your computer.
Note: First time installation requires an Internet connection.
ENG
Table of Contents
HD23FNAX1F8
2
Product Overview
3
Printer Setup
6
Software Setup
8
Software Functional Descriptions
10
Maintenance
12
Troubleshooting
