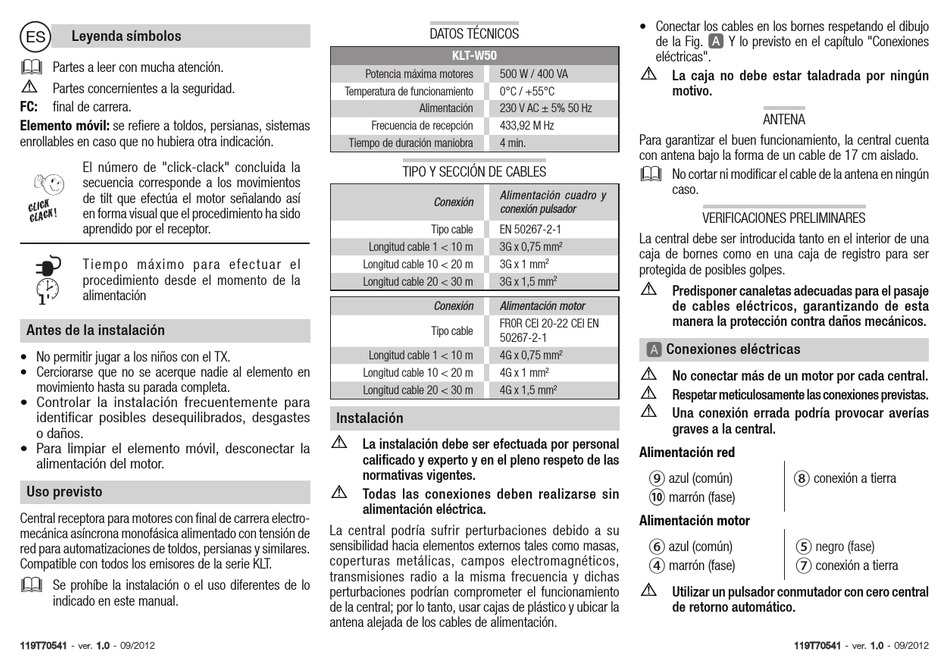

Leyenda símbolos

Partes a leer con mucha atención.
⚠
Partes concernientes a la seguridad.
FC: fi nal de carrera.
Elemento móvil: se refi ere a toldos, persianas, sistemas
enrollables en caso que no hubiera otra indicación.
El número de "click-clack" concluida la
secuencia corresponde a los movimientos
de tilt que efectúa el motor señalando así
en forma visual que el procedimiento ha sido
aprendido por el receptor.
T i e m p o m á x i m o p a ra e f e c t u a r e l
procedimiento desde el momento de la
alimentación
1'
Antes de la instalación
• No permitir jugar a los niños con el TX.
• Cerciorarse que no se acerque nadie al elemento en
movimiento hasta su parada completa.
• Controlar la instalación frecuentemente para
identifi car posibles desequilibrados, desgastes
o daños.
• Para limpiar el elemento móvil, desconectar la
alimentación del motor.
Uso previsto
Central receptora para motores con fi nal de carrera electro-
mecánica asíncrona monofásica alimentado con tensión de
red para automatizaciones de toldos, persianas y similares.
Compatible con todos los emisores de la serie KLT.

Se prohíbe la instalación o el uso diferentes de lo
indicado en este manual.
119T70541 119T70541 - ver. 1.0 1.0 - 09/2012
DATOS TÉCNICOS
KLT-W50
Potencia máxima motores 500 W / 400 VA
Temperatura de funcionamiento 0°C / +55°C
Alimentación 230 V AC ± 5% 50 Hz
Frecuencia de recepción 433,92 M Hz
Tiempo de duración maniobra 4 min.
TIPO Y SECCIÓN DE CABLES
Alimentación cuadro y
Conexión
conexión pulsador
Tipo cable EN 50267-2-1
Longitud cable 1 < 10 m 3G x 0,75 mm
Longitud cable 10 < 20 m 3G x 1 mm
Longitud cable 20 < 30 m 3G x 1,5 mm
Conexión Alimentación motor
FR0R CEI 20-22 CEI EN
Tipo cable
50267-2-1
Longitud cable 1 < 10 m 4G x 0,75 mm
Longitud cable 10 < 20 m 4G x 1 mm
Longitud cable 20 < 30 m 4G x 1,5 mm
Instalación
⚠
La instalación debe ser efectuada por personal
califi cado y experto y en el pleno respeto de las
normativas vigentes.
⚠
Todas las conexiones deben realizarse sin
alimentación eléctrica.
La central podría sufrir perturbaciones debido a su
sensibilidad hacia elementos externos tales como masas,
coperturas metálicas, campos electromagnéticos,
transmisiones radio a la misma frecuencia y dichas
perturbaciones podrían comprometer el funcionamiento
de la central; por lo tanto, usar cajas de plástico y ubicar la
antena alejada de los cables de alimentación.
• Conectar los cables en los bornes respetando el dibujo
de la Fig.
eléctricas".
⚠
La caja no debe estar taladrada por ningún
motivo.
Para garantizar el buen funcionamiento, la central cuenta
con antena bajo la forma de un cable de 17 cm aislado.

No cortar ni modifi car el cable de la antena en ningún
caso.
VERIFICACIONES PRELIMINARES
La central debe ser introducida tanto en el interior de una
2
caja de bornes como en una caja de registro para ser
2
protegida de posibles golpes.
2
⚠
Predisponer canaletas adecuadas para el pasaje
de cables eléctricos, garantizando de esta
manera la protección contra daños mecánicos.
Conexiones eléctricas
2
⚠
2
No conectar más de un motor por cada central.
2 ⚠
Respetar meticulosamente las conexiones previstas.
⚠
Una conexión errada podría provocar averías
graves a la central.
Alimentación red
⑨
azul (común)
⑩
marrón (fase)
Alimentación motor
⑥
azul (común)
④
marrón (fase)
⚠
Utilizar un pulsador conmutador con cero central
de retorno automático.
Y lo previsto en el capítulo "Conexiones
ANTENA
⑧
conexión a tierra
⑤
negro (fase)
⑦
conexión a tierra
