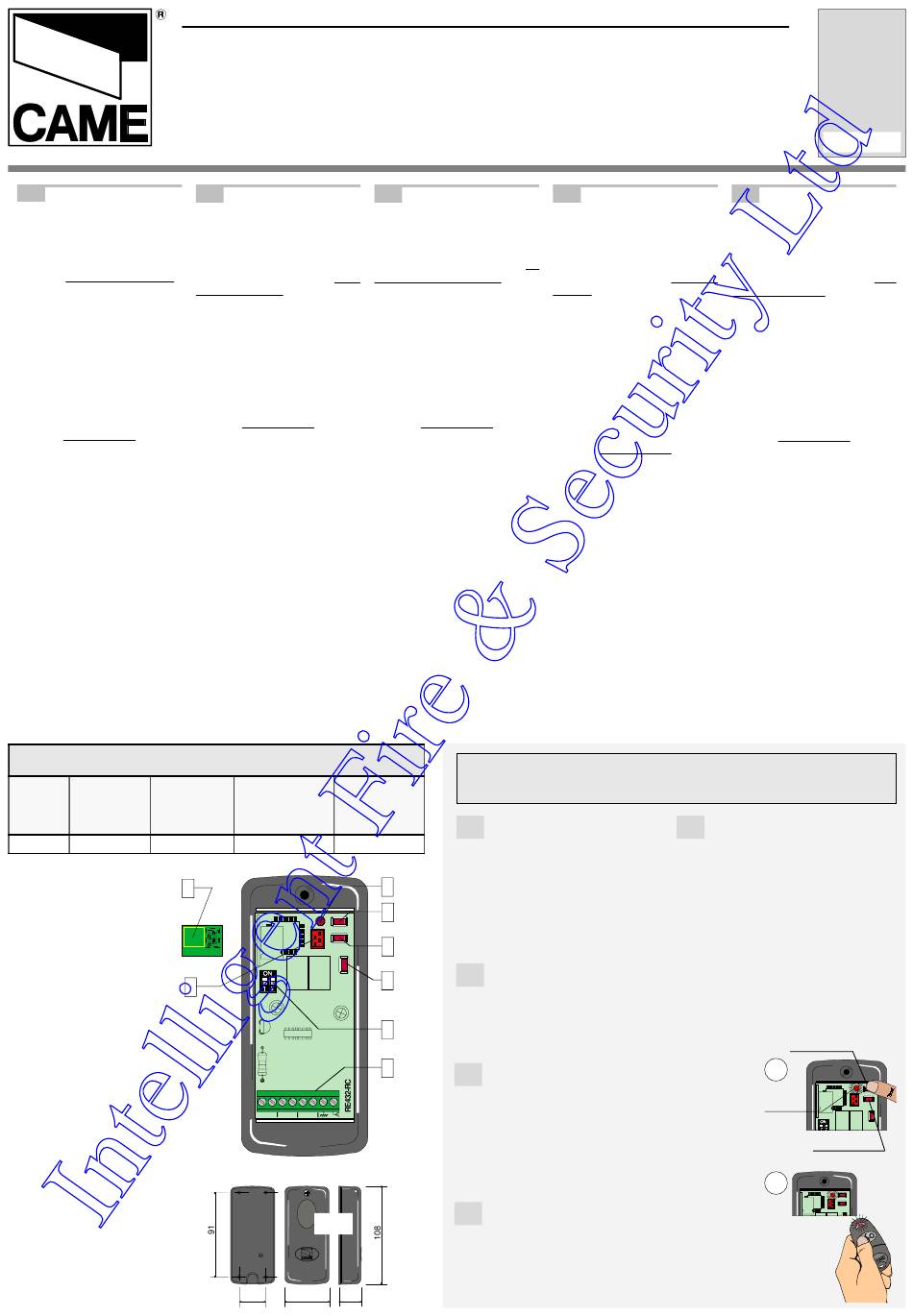

CAME ATOMO Series Quick Start Manual

CANCELLI AUTOMATICI
I
Ricevitore Rolling
Code bicanale a frequenza AM
433.92 MHz, alloggiato su
contenitore con grado di
protezione IP54. Abbinabile ai
trasmettitori Came della serie
ATOMO (max 25 trasmettitori).
Comprende anche una
schedina di memoria (Memory
Roll) per fare una copia di
sicurezza di tutti i trasmettitori
memorizzati.
Entrambe le uscite
funzionano normalmente in
modalità "monostabile" ma sul
1° canale è possibile scegliere,
in alternativa, la modalità
"bistabile".
1 LED di segnalazione
2 Tasto 1 di memorizzazione
codice per canale 1 (CH1/
OUT1) o di trasferimento
dati da schedina Memory
a ricevitore
3 Tasto 2 di memorizzazione
codice per canale 2 (CH2/
OUT2) o di trasferimento
dati da ricevitore a
schedina Memory
4 Tasto CLEAR di cancellazione
totale memoria
5 Dip-switch selezione
alimentazione/tipo comando
6 Morsettiera collegamenti
7 Connettore innesto schedina
Memory
8 Schedina Memory per
archivio dati (vedi Nota 2 sul
retro)
CARATTERISTICHE TECNICHE - TECHNICAL CHARACTERISTICS - CARACTÉRISTIQUES TECHNIQUES
TECHNISCHE DATEN
frequenza alimentazione assorbimento
frequency power supply absorption
fréquence alimentation absorption
Frequenze Stromversorgung Stromentnahme
frecuencia alimentación absorbencia
433.92 MHz 12/24V a.c./d.c. 80 mA (24V a.c.)
ATOMO | ATOMO
SERIE SERIES
RICEVITORE ESTERNO
EXTERNAL RECEIVER
RECEPTEUR EXTERNE
EXTERNER EMPFÄNGER
RECEPTOR EXTERNO
GB
Rolling Code two-
channel 433.92 MHz AM
frequency receiver, housed in
a container with IP54
protection level. It can be
combined with all the ATOMO
line Came transmitters (max.
25 transmitters).
It is also equipped with a
memory roll that enables you
to make a back-up copy of all
the transmitters saved.
Both outlets normally work
in "monostable" mode.
However, on the 1nd channel,
it is possible to alternatively
choose the "bistable" mode.
1 LED indicator
2 Pushbutton 1: channel 1
(CH1/OUT1) code storage
or data transfer from the
Memory Roll to the receiver
3 Pushbutton 2: channel 2
(CH2/OUT2) code storage
or data transfer from the
receiver to the Memory
Roll
4 CLEAR pushbutton: cancel
all the memory
5 Power supply/type of
command selection dip-
switch
6 terminal block for
connections
7 Connector for inserting the
memory roll
8 Memory Roll data archive
(see Note 2 on the reverse)
-
CARACTERÍSTICAS TÉCNICAS
temperatura di esercizio
operating temperature
temperatures de travail
Betriebstemperatur Relaisstromfestigkeit
temperatura de trabajo
-20° ÷ +70° 1A max (24V a.c.)
8
1
2
MEMORY ROLL
CLEAR
7
-
+
24V / 12V O U T1 O UT2
365 g
27 46 23
| ATOMO |
SÉRIE BAUREIHE
RE432RC
F
Récepteur Rolling
Code bicanal à fréquence AM
433.92 MHz, placé dans le boîtier
avec degré de protection IP54.
Il peut être associé aux émetteurs
Came de la série ATOMO (25
émetteurs au maximum).
Il comprend également une
carte de mémoire (Memory
Roll) pour faire une copie de
sauvegarde de tous les
émetteurs mémorisés.
Les deux sorties fonctionnent
normalement en mode
"monostable" mais on peut opter
pour le mode "bistable" sur le
ème
1 canal.
1 LED de signalisation
2 Touche 1 de mémorisation
du code pour canal 1 (CH1/
OUT1) ou transfert des
données de la carte
Memory au récepteur
3 Touche 2 de mémorisation
du code pour canal 2 (CH2/
OUT2) ou transfert des
données du récepteur à la
carte Memory
4 Touche CLEAR d'effacement
total de la mémoire
5 Microinterrupteur sélection
alimentation/type de
commande
6 Plaque à bornes
branchements
7 Connecteur installation
carte Memory
8 Carte Memory pour
archivage des données
(voir Remarque 2 au dos)
PRIMA MEMORIZZAZIONE DEI TRASMETTITORI
portata relè
ERSTES SPEICHERN DER SENDER
relay rating
porteé relais
1 - Premere per 2" un tasto di
I
alcance relè
memorizzazione codice, fino a
quando il Led RX lampeggia (fig. A);
2 - Premere il tasto dei trasmettitori
da memorizzare (fig. B), uno di
1
seguito all'altro (vedi Nota 1 sul
retro): ad ogni pressione, il Led RX si
2
accende fisso;
Ripetere 1 e 2 per l'altra uscita, se
3
necessario.
1 - Appuyez sur une touche de mémorisation du code pendant 2" jusqu'à ce
F
4
que le Led RX clignote (fig. A);
2 - Appuyez l'une après l'autre (voir Remarque 1 au dos) sur la touche des
émetteurs à mémoriser (fig. B): le Led RX s'allume fixement chaque fois que
vous appuyez sur une touche;
5
Répéter les points 1 et 2 pour l'autre sortie si nécessaire.
1 - Eine Taste zum Speichern vom Code 2
6
D
Sekunden lang drücken, bis das LED RX zu
blinken anfängt (Abb. A).
2 - Die Taste der Sender, die gespeichert
werden sollen (Abb. B), hintereinander drücken
(siehe Anmerkung 1 auf der Rückseite). Bei
jedem Drücken leuchtet das LED RX auf.
Falls nötig, Punkt 1 und 2 für den anderen
Ausgang wiederholen.
1 - Oprima durante 2" una tecla de memorización
E
código, hasta que el Led RX parpadee (fig. A);
2 - Oprima la tecla de los transmisores que se han
de memorizar (fig. B), una detrás de la otra (véase
Nota 1 detrás): cada vez que se oprime una tecla, el
Led RX queda encendido fijo;
Repite 1 y 2 para la otra salida, si fuera necesario.
(mm)
ATOMO |
ATOMO
SERIE
D
Empfänger Rolling
Code mit zwei Kanälen. Arbeitet
auf der Frequenz AM 433,92
MHz. Gehäuse mit Schutzklasse
IP54. Kann mit den Came-
Sender der Serie ATOMO
kombiniert werden (max. 25
Sender).
Enthält auch einen
Speicherchip (Memory Roll), so
daß ein Backup von allen
gespeicherten Sendern angelegt
werden kann.
Beide Ausgänge arbeiten
normalerweise in der
monostabilen Funktionsweise,
auf dem 1. Kanal kann aber auch
die bistabile Funktionsweise
eingestellt werden.
1 Kontrollleuchte;
2 Taste 1 zum Speichern vom
Code für Kanal 1 (CH1/OUT1)
oder Datenübertragung vom
Memory-Chip an den
Empfänger;
3 Taste 2 zum Speichern vom
Code für Kanal 2 (CH2/OUT2)
oder Datenübertragung vom
Empfänger an den Memory-
Chip;
4 Taste CLEAR zum Löschen
vom gesamten Speicher;
5 Dip-switch zur Auswahl von
Versorgung/Befehlsart;
6 Klemmleiste für Anschlüsse;
7 Steckplatz für Memory
Speicherchip;
8 Memory Speicherchip zur
Datenablage (siehe Anmerkung 2 auf
der Rückseite)
-

SAVING THE TRANSMITTERS FOR THE FIRST TIME

PREMIÈRE MÉMORISATION DES ÉMETTEURS
-
PRIMERA MEMORIZACIÓN DE LOS TRANSMISORES
1 - Press a code storage
GB
pushbutton for 2 seconds until the
RX LED starts flashing (fig. A);
2 - Press the pushbutton of the
transmitters to be saved (fig. B), one
after the other (see Note 1 on the
reverse): with every press of the
pushbutton, the RX Led comes on;
If necessary, repeat 1 and 2 for the
other outlet.
Documentazione
Tecnica
S69
1.1
rev.
12/2003
©
CAME
CANCELLI
AUTOMATICI
119RS69
E
Receptor Rolling
Code de dos canales a
frecuencia AM 433.92 MHz,
instalado en una caja con
grado de protección IP54. Se
combina con los transmisores
Came de la serie ATOMO (máx
25 transmisores).
También incluye una tarjeta
de memoria (Memory Roll) para
hacer una copia de seguridad
de todos los transmisores
memorizados.
Ambas salidas funcionan
normalmente en modo
"monoestable", pero en el 1°
canal se puede elegir, como
alternativa, el modo "biestable".
1 LED de señalización
2 Tecla1 de memorización
código para canal 1 (CH1/
OUT1) o transferencia de
datos desde tarjeta
Memory a receptor
3 Tecla 2 de memorización
código para canal 2 (CH2/
OUT2) o transferencia de
datos desde receptor a
tarjeta Memory
4 Tecla CLEAR para borrar
totalmente la memoria
5 Dip-switch selección
alimentación/tipo mando
6 Caja de conexiones
7 Conector para enchufar
tarjeta Memory
8 Tarjeta Memory para
almacenamiento datos
(véase Nota 2 detrás)
1 = CH1/OUT1
A
1
Led RX 2
CLEAR
2 = CH2/OUT2
B
1
2
CLEAR
