Zestaw zmiękczacza obejmuje elementy wymienione i zilustrowane poniżej. Więcej informacji na ten temat znajduje się w karcie katalogowej. Zakres
dostawy, w której sprecyzowano jakie elementy są dostarczane wraz ze zmiękczaczem.
1.Zmiękczacz wody
2.Jednostka sterująca
3.Zbiornik soli
4.Pokrywa zbiornika soli
5.Zawór solankowy
6.Kabel zasilania
7.Filtr wstępny
8.Przewód spustowy
9.Przewód solankowy
10.Zabezpieczenie zbiornika soli przed
przepełnieniem
11.Syfon
12.Multiblock
13.Przewody elastyczne wlotu/ wylotu
14.Kran do użytku w ogrodzie
Instalator ma obowiązek upewnić się, że w
instalacji nie powstają żadne uderzenia wodne,
które mogłyby zakłócić prawidłowe działanie
zmiękczacza.
Nasze zmiękczacze są wyposażone w zawór
zwrotny znajdujący się na kołnierzu przyłącza
wlotu wody. W ekstremalnych warunkach
pracy i montażu, zawór zwrotny może wystawać
poza kołnierz. Aby temu zapobiec, zmiękczacz
musi być podłączony za pomocą elastycznych
przewodów giętkich (tak jak przedstawiono na
poniższym rysunku).
UWAGA: Nie wkładać redukcji lub łącznika
pomiędzy kołnierz przyłącza zmiękczacza a giętki
przewód. Przewód giętki o takiej samej średnicy
jak kołnierz musi być zabezpieczony uszczelką,
która uszczelni zawór zwrotny i utrzyma go w
obudowie.
Liczby napisane pogrubioną czcionką dotyczą oznaczeń opisanych w rozdziale MONTAŻ – SCHEMAT
Dokręcenie bloku hydraulicznego
Wstępne dokręcenie bloku hydraulicznego na zbiorniku ma kluc-
zowe znaczenie, ponieważ podczas transportu mogło dojść do jego
rozszczelnienia.
Kontrola gniazda zasilania
Sprawdzić, czy w odległości 1,2m jest gniazdo zasilające 230V.
Montaż filtra wstępnego (7)
Filtr montuje się przed zmiękczaczem.
Przestrzegać kierunku przepływu wody
tak, jak przedstawiono na głowicy filtra.
Zamocować głowicę filtra na ścianie za
pomocą uchwytu, nie dokręcać za mocno
śrub mocujących.
- 62- - 62-

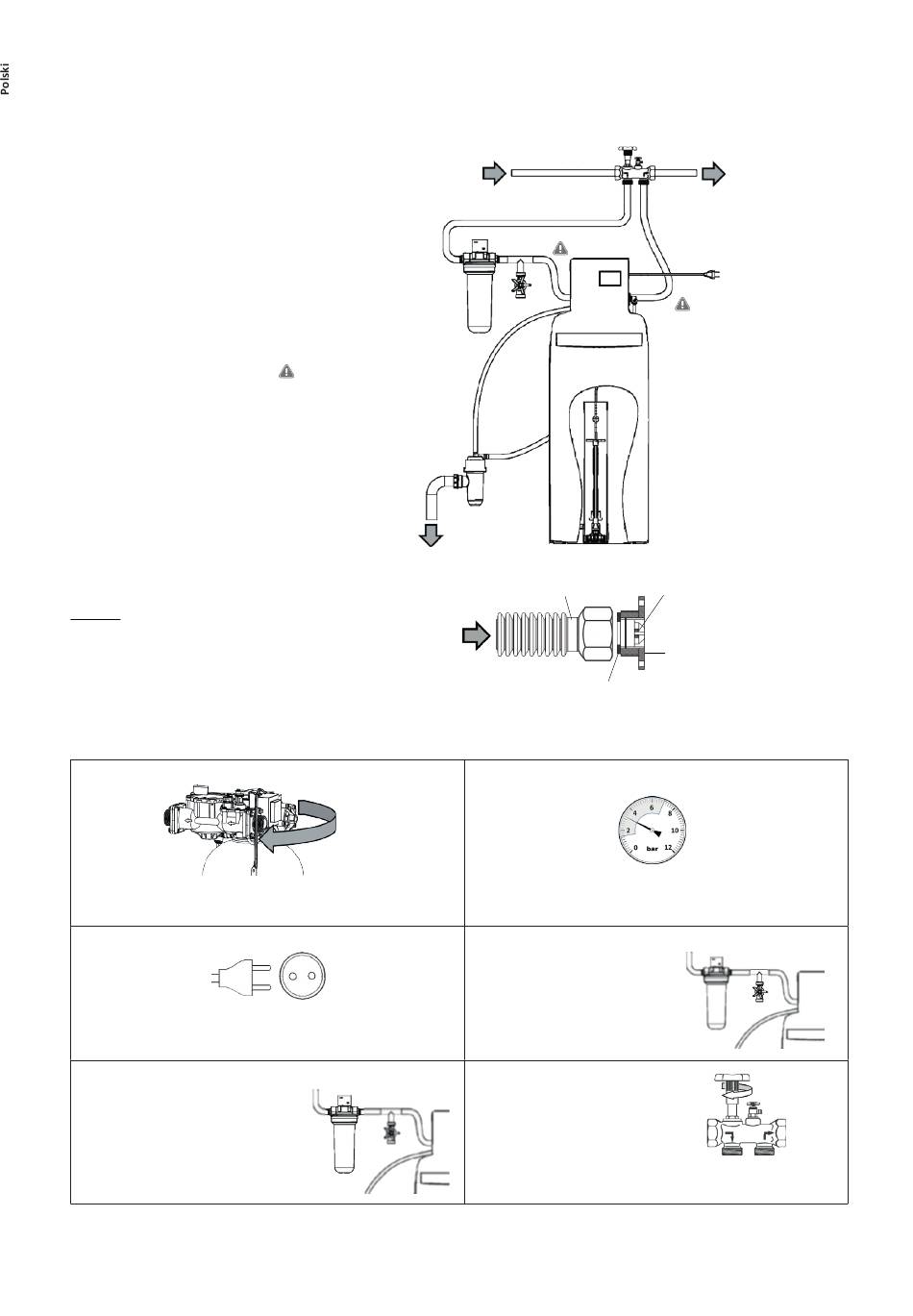

MONTAŻ – SCHEMAT
WLOT WODY
Zawór
WLOT WODY
PROCEDURA MONTAŻU
Notice technique - Technical manual - Rev 10 - 05/03/2019 Code P0011144GR - Rev 10 - 05/03/2019
12
13
2
7
14
4
3
8
9
5
10
11
przewód giętki
uszczelka
Kontrola ciśnienia sieciowego
Ciśnienie powinno wynosić od 1,5 do 7 barów. Jeśli ciśnienie przekracza
5 barów, należy zamontować reduktor ciśnienia.
Montaż kurka do wody nieuzdatnionej (14)
Jeżeli potrzebny jest dopływ wody
nieuzdatnionej (na przykładdo użytku
w ogrodzie itp.)
Montaż obejścia (12)
Uwaga: przedstawione obejście jest
montowane na ścianie w postaci
pojedynczego mosiężnego bloku
Obejście zamontować na rurze, zgodnie z kierunkiem obiegu wody.
WYLOT WODY
6
13
1
zawór zwrotny
kołnierz zmiękczacza wody (wlot)
