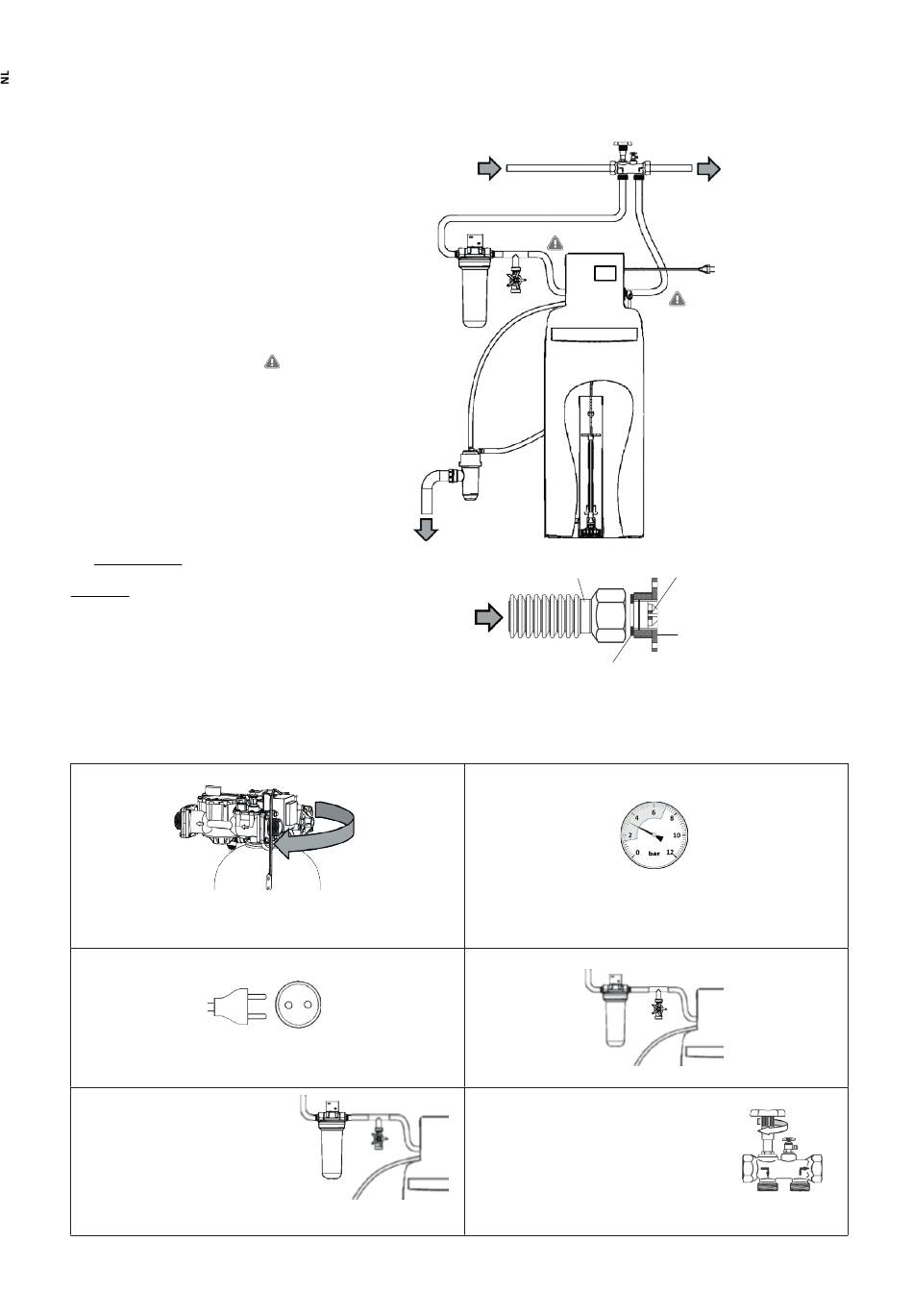

De installatie van de ontharder omvat de elementen die hieronder opgesomd en weergegeven zijn. Raadpleeg het blad met de pakketinhoud, waarin
staat welke bij uw apparaat zijn geleverd.
1. Verzachter
2. Stuurkast
3. Zoutbak
4. Klep zoutbak
5. Pekelklep
6. Elektrische voeding
7. Voorfilter
8. Afvoerslang
9. Pekelslang
10. Overloop zoutbak
11. B-Siphon
12. By-passkraan
13. Flexibels ingang / uitgang
14. Aansluiting tuin
Het is de verantwoordelijkheid van de eigenaar
ervoor te zorgen dat de installatie geen waterslag
veroorzaakt, die de werking van de ontharder
zou kunnen verstoren.
Onze ontharders zijn uitgerust met een terugs-
lagklep geplaatst aan de waterinlaat op de
aansluitflens van de kop. De terugslagklep kan
uit de flens komen onder bepaalde extreme
bedrijfs- en montageomstandigheden. Om dit te
voorkomen, is het noodzakelijk om de ontharder
met flexibele slangen aan te sluiten (zie onders-
taande schets).
OPGELET : Plaats geen reductie of adapterstuk
tussen de aansluitflens van de ontharder en de
flexibele slang. De flexibel moet dezelfde dia-
meter hebben als de flens en moet een boord
hebben om de terugslagklep in zijn behuizing
te blokkeren.
De nummers in vet verwijzen naar de markeringen in het hoofdstuk INSTALLATIE - OVERZICHT
Draai de hydraulische unit goed vast.
Voorafgaande stevige (her)bevestiging van de hydraulische unit op de
harsfles is cruciaal, want transport kan ervoor hebben gezorgd dat deze
is losgekomen.
Controleer de elektrische voeding
Controleer of er een stopcontact (230V) beschikbaar is op minder dan
1,2 meter afstand.
Installeer een voorfilter (7)
Plaats en sluit de filter (indien besteld)
aan vóór de ontharder.
Houd u aan de stroomrichting van het
water zoals aangegeven op de filterkop.
Bevestig de filterkop aan de muur m.b.v. het profiel, en draai de schroeven
op de filterkop niet te stevig aan.
- 20- - 20-
INSTALLATIE – OVERZICHT
INGANGSWATER
Afvoer
INGANGSWATER

INSTALLATIEPROCEDURE

Notice technique - Technical manual - Rev 10 - 05/03/2019 Code P0011144GR - Rev 10 - 05/03/2019
12
13
2
7
14
4
3
8
9
5
10
11
flexibele aansluitslang
dichting
Controleer de leidingdruk
De drukwaarden moeten liggen tussen 1,5 en 7 bar. Boven 5 bar dient
u een drukregelaar te installeren.
Plaats een kraan voor onbehandeld water (14)
voor het geval u hard water wenst te gebruiken (bv. voor tuinwerk enz.).
Installeer de by-pass (12)
Opmerking: de hier getoonde by-pass is een
monoblock voor muurbevestiging in messing
Installeer de by-pass op de leiding en let
daarbij op de stroomrichting van het water.
Draai de kraan in wijzerszin zodat de by-pass in de by-pass-stand staat.
UITGANGSWATER
6
13
1
terugslagklep
aansluitflens van de kop
van de ontharder (ingang)
