Die Installation der Weichwasseranlage betrifft die unten aufgeführten und dargestellten Elemente. Bitte überprüfen Sie anhand des Lieferumfangs
auf dem beigefügten Informationsblatt, welche Elemente im Lieferumfang Ihres Gerätes enthalten sind.
1. Weichwasseranlage
2. Steuergehäuse
3. Salzbehälter
4. Salzklappe
5. Soleventil
6. Stromversorgung
7. Vorfilter
8. Ablaufschlauch (+15)
9. Soleansaugschlauch
10. Überlauf des Salzbehälters (+15)
11. Siphon
12. By-pass
13. Ein-und Ausgangsschläuche obligatorisch
14. Gartenbewässerungsanschluss
15. Schlauchschellen
Es ist Aufgabe des Installateurs, die Installation zu
überprüfen, damit der einwandfreie Betrieb des
Gerätes nicht durch Druckschläge gestört wird.
D i e W e i c h w a s s e r a n l a g e i s t a m
Eingangsflansch zum Steuerventil mit einem
Rückflussverhinderer ausgestattet. Unter
extremen Betriebs- bzw. Einbaubedingungen
kann es passieren, dass dieser aus dem Flansch
herausgedrückt wird. Um dies zu vermeiden,
ist es unerlässlich, die Weichwasseranlage
m i t E i n - u n d A u s g a n g s s c h l ä u c h e n
anzuschließen (s. nachstehende Abbildung).
ACHTUNG: Zwischen Anschlussflansch der
Weichwasseranlage und Ein- bzw. Ausgangsschlauch
d a r f ke i n R e d u z i e r- o d e r Z w i s c h e n s t ü c k
eingefügt werden Der Schlauch muss den
gleichen Durchmesser wie der Flansch haben
und mit einem Kragen versehen sein, der den
Rückflussverhinderer in seiner Position festhält.
Die nachstehend fett gedruckten Ziffern entsprechen den Markierungen im Kapitel INSTALLATION - ÜBERSICHT.
Die Hydraulik vorher festziehen
Das vorherige Festziehen der Hydraulik auf der Harzflasche ist
unerlässlich, da diese sich während des Transports gelockert haben kann.
Stromversorgung überprüfen
Das Vorhandensein einer 230V-Steckdose in weniger als 1,20 m
Entfernung sicherstellen.
Den Vorfilter installieren (7)
Den Vorfilter vor der Weichwasseranlage
platzieren und montieren.
Die Fließrichtung auf dem Filterkopf
beachten.
D e n F i l t e r ko p f m i t H i l f e d e s
mitgelieferten Haltewinkels an der
Wand befestigen, ohne die Schrauben
auf dem Filterkopf zu fest anzuziehen.
- 54- - 54-

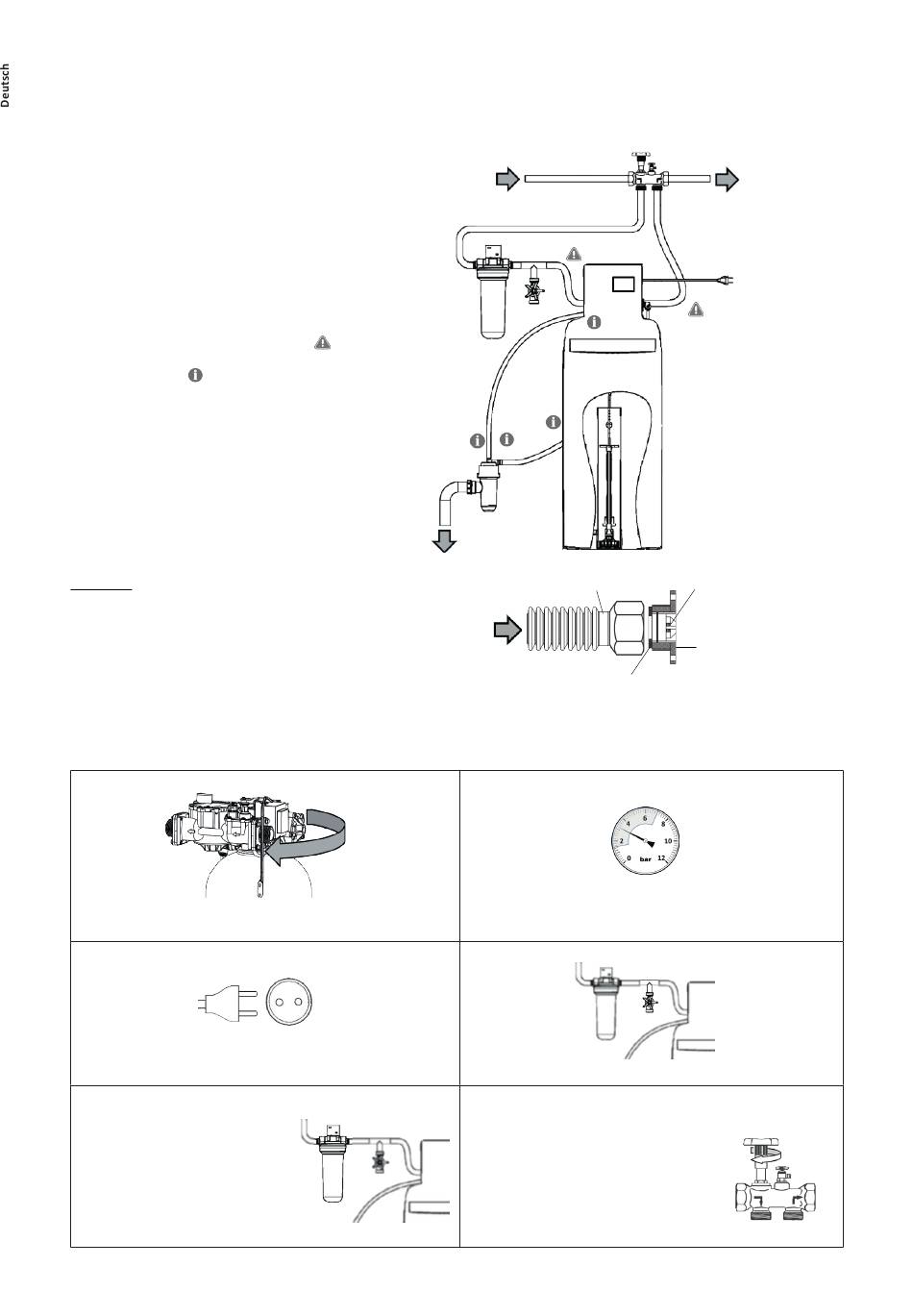

INSTALLATION - ÜBERSICHT
WASSEREINTRITT
WASSEREINANG

INSTALLATION - VORGEHEN

Notice technique - Technical manual - Rev 10 - 05/03/2019 Code P0011144GR - Rev 10 - 05/03/2019
13
2
7
15
14
4
3
8
9
15 5
10
15
11
Abwasserkanal
Anschluss-Schlauch
Dichtungsring
Überprüfen des Netzdrucks
Der Netzdruck muss zwischen 1,5 und 7 bar liegen. Bei einem Druck
über 5 bar ist ein Druckminderer einzubauen.
Einen Anschluss für nicht enthärtetes Wasser einbauen (14)
Falls Rohwasser, z. B. für die Gartenbewässerung, etc. gewünscht wird.
Den Bypass installieren (12)
Den Bypass in der Wasserleitung installieren,
hierbei auf die Fließrichtung achten.
Den Hahn auf Bypass-Position drehen.
Anmerkung: der hier abgebildete Bypass ist aus
einem Messingblock und für Wandmontage
vorgesehen.
12
WASSERAUSTRITT
6
13
1
Rückflussverhinderer
Anschlussflansch des
Steuerventils (Eingang)
