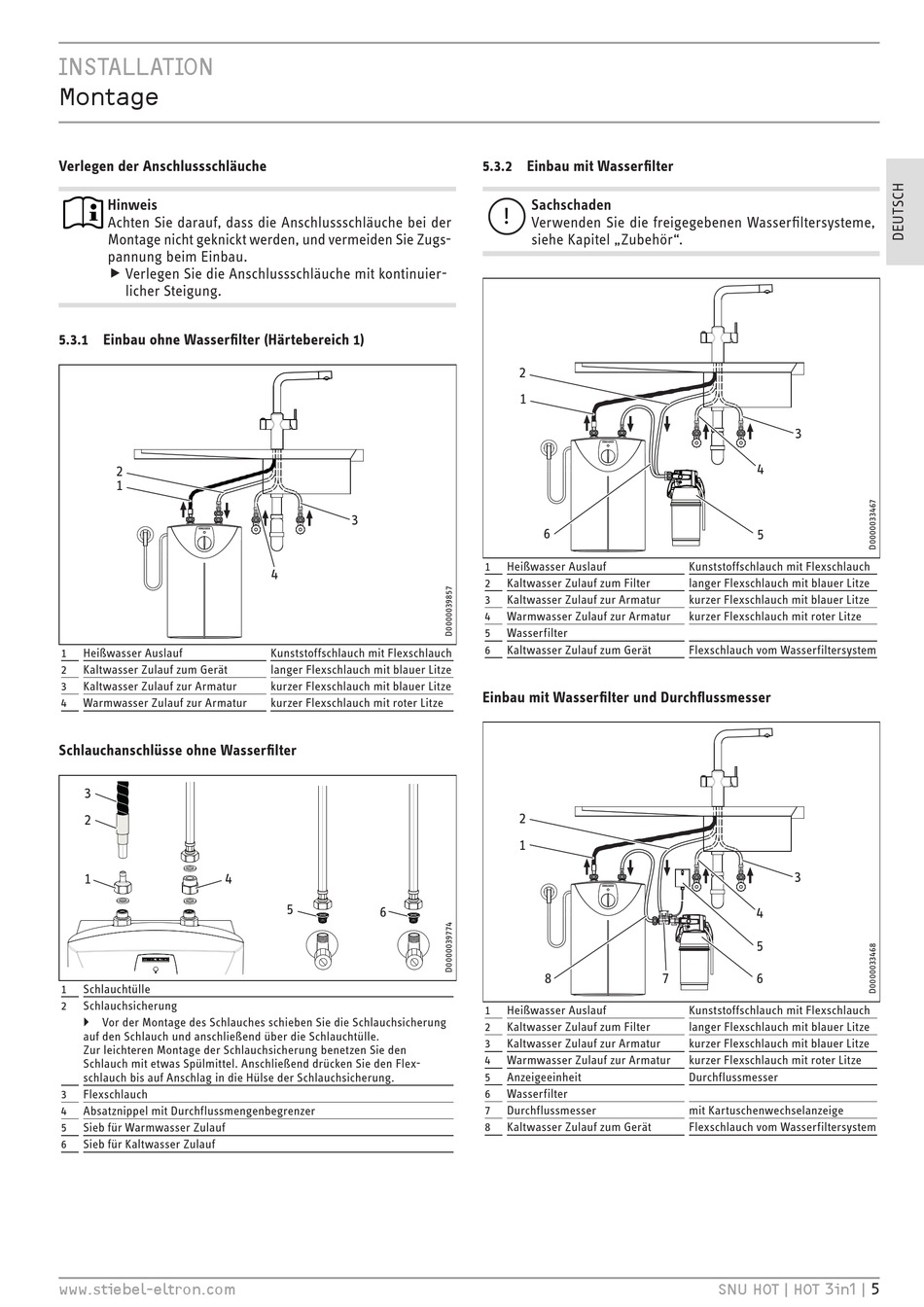

STIEBEL ELTRON SNU HOT Installation Manual page 5

INSTALLATION
Montage
Verlegen der Anschlussschläuche
Hinweis
Achten Sie darauf, dass die Anschlussschläuche bei der
Montage nicht geknickt werden, und vermeiden Sie Zugs-
pannung beim Einbau.
f Verlegen Sie die Anschlussschläuche mit kontinuier- f
licher Steigung.
5.3.1 Einbau ohne Wasserfilter (Härtebereich 1)
2
1
1 Heißwasser Auslauf
2 Kaltwasser Zulauf zum Gerät
3 Kaltwasser Zulauf zur Armatur
4 Warmwasser Zulauf zur Armatur
Schlauchanschlüsse ohne Wasserfilter
3
2
1 4
1 Schlauchtülle
2 Schlauchsicherung
fVor der Montage des Schlauches schieben Sie die Schlauchsicherung
auf den Schlauch und anschließend über die Schlauchtülle.
Zur leichteren Montage der Schlauchsicherung benetzen Sie den
Schlauch mit etwas Spülmittel. Anschließend drücken Sie den Flex-
schlauch bis auf Anschlag in die Hülse der Schlauchsicherung.
3 Flexschlauch
4 Absatznippel mit Durchflussmengenbegrenzer
5 Sieb für Warmwasser Zulauf
6 Sieb für Kaltwasser Zulauf
www.stiebel-eltron.com
3
4
Kunststoffschlauch mit Flexschlauch
langer Flexschlauch mit blauer Litze
kurzer Flexschlauch mit blauer Litze
kurzer Flexschlauch mit roter Litze
5
6
5.3.2 Einbau mit Wasserfilter
Sachschaden
!
Verwenden Sie die freigegebenen Wasserfiltersysteme,
siehe Kapitel „Zubehör".
2
1
6
1 Heißwasser Auslauf
2 Kaltwasser Zulauf zum Filter
3 Kaltwasser Zulauf zur Armatur
4 Warmwasser Zulauf zur Armatur
5 Wasserfilter
6 Kaltwasser Zulauf zum Gerät
Einbau mit Wasserfilter und Durchflussmesser
2
1
8
1 Heißwasser Auslauf
2 Kaltwasser Zulauf zum Filter
3 Kaltwasser Zulauf zur Armatur
4 Warmwasser Zulauf zur Armatur
5 Anzeigeeinheit
6 Wasserfilter
7 Durchflussmesser
8 Kaltwasser Zulauf zum Gerät
3
4
5
Kunststoffschlauch mit Flexschlauch
langer Flexschlauch mit blauer Litze
kurzer Flexschlauch mit blauer Litze
kurzer Flexschlauch mit roter Litze
Flexschlauch vom Wasserfiltersystem
3
4
5
7 6
Kunststoffschlauch mit Flexschlauch
langer Flexschlauch mit blauer Litze
kurzer Flexschlauch mit blauer Litze
kurzer Flexschlauch mit roter Litze
Durchflussmesser
mit Kartuschenwechselanzeige
Flexschlauch vom Wasserfiltersystem
SNU HOT | HOT 3in1 | 5
