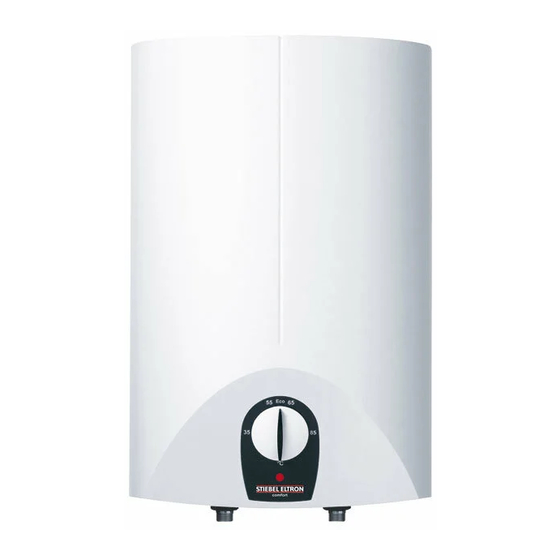

SN 5 S, SN 10 S, SN 15 S eltronom
Deutsch
Offene (drucklose) Warmwasserspeicher
Gebrauchs- und Montageanweisung
English
Non-pressure water storage heaters
Operating and installation instructions
Français
Chauffe-eau à écoulement libre
Notice de d´utilisation et montage
Nederlands
Drukloze boiler met vrije uitloop
Handleiding voor bedrijf en montage
Abb. 1/Fig. 1/Afb. 1
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
This water heater must be installed (water and electrical installation), commissioned and serviced by approved service technicians in
accordance with these instructions.
La pose (plomberie et électricité) ainsi que la première mise en service et la maintenance de cet appareil ne doivent être réalisées que
par un installateur agréé, conformément à cette notice.
De montage (wateraansluiting en elektrische installatie), de eerste ingebruikneming en het onderhoud van dit apparaat mogen
uitsluitend door een erkend installateur volgens deze voorschriften worden uitgevoerd.
Technik zum Wohlfühlen
®
Deutsch
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . 4
Montageanweisung . . . . . . . . . . . . . . . . . . . . 6
Umwelt/Recycling . . . . . . . . . . . . . . . . . . . . . 12
Kundendienst/Garantie . . . . . . . . . . . . . . . . 13
Montageschablone SN 5 S . . . . . . . . . . 14/15
English
Operating instrutions . . . . . . . . . . . . . . . . . . . 3
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . 5
Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Environment and recycling . . . . . . . . . . . . . . 5
Installation instructions . . . . . . . . . . . . . . . . . 7
Template SN 5 S . . . . . . . . . . . . . . . . . . 14/15
Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . 3
Caractéristiques techniques . . . . . . . . . . . . . 5
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Environnement et recyclage . . . . . . . . . . . . . 5
Instructions de montage . . . . . . . . . . . . . . . . 7
Matrice SN 5 S . . . . . . . . . . . . . . . . . . . . 14/15
Nederlands
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . 3
Technische gegevens . . . . . . . . . . . . . . . . . . . 5
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Milieu en recycling . . . . . . . . . . . . . . . . . . . . . 5
Montage-aanwijzing . . . . . . . . . . . . . . . . . . . . 7
Montageschabloon SN 5 S . . . . . . . . . . 14/15
SM 6
