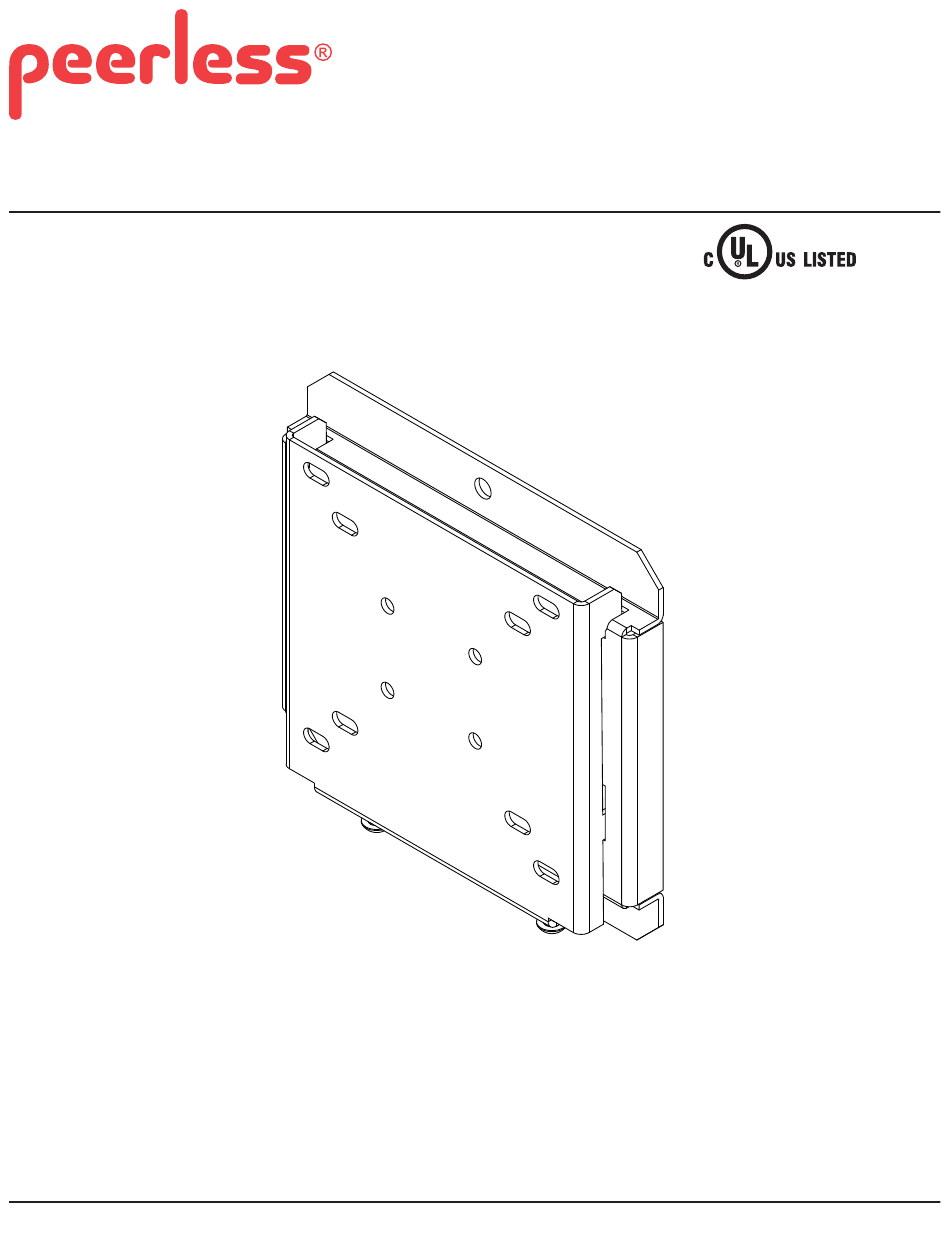

Installation and Assembly: Medical Antimicrobial Universal
Flat Wall Mount for 10" - 24" Flat Panel Displays
Models: SF630-AB, SF630-AW
Max UL Load Capacity:
80 lb (36.3 kg)
Features:
• Ultra-slim design holds the display fl at against the wall
®
• Treated with Agion
antimicrobial fi nish in black or white designed to assist with infection control
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
ISSUED: 09-19-11 SHEET #: 203-9040-1
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS SF630-AB
Summary of Contents for PEERLESS SF630-AB
- Page 1 Installation and Assembly: Medical Antimicrobial Universal Flat Wall Mount for 10" - 24" Flat Panel Displays Models: SF630-AB, SF630-AW Max UL Load Capacity: 80 lb (36.3 kg) Features: • Ultra-slim design holds the display fl at against the wall ®...
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor. -
Page 3: Parts List
Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List SF630-AB SF630-AW Description Qty Part # Part # A wall plate 095-S1320 095-S2320 B hook bracket 095-S1321 095-S2321... -
Page 4: Installation To Single Wood Stud Wall
Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Attaching Hook Bracket To Display With Vesa 75 Or 100 Mounting Pattern
Attaching Hook Bracket to Flat Panel Display Using VESA 75 and 100 mm Mounting Patterns fi g. 2.1 Thread M5 screws (C) onto hook bracket (B) fi g. 2.2 making the screws fl ush with bracket as shown in fi gures 2.1 and 2.2. WARNING •... -
Page 7: Installing And Removing Flat Panel Display
Installing and Removing Flat Panel Display Hook display onto wall plate (A) fi gure 4.1. Tighten fi g. 4.1 M5 x 12 mm screws (C), shown in fi gure 4.2 and DISPLAY detail 2. Note: For security models, use 4 mm security allen wrench (I) to tighten M5 x 12 mm screws (C). -
Page 8: Recommended Cleaning Guidelines
fi nish. 8 of 26 ISSUED: 09-19-11 SHEET #: 203-9040-1 © 2011, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 2300 White Oak Circle Aurora, Il 60502 www.peerlessmounts.com... - Page 9 Instalación y ensamblaje: Médico Antimicrobiano Soporte Universal de Pared Plano para 10" - 24" Pantallas Planas Modelos: SF630-AB, SF630-AW Máx capacidad de carga UL: 80 lb (36.3 kg) Características: • El diseño ultra esbelto sostiene la pantalla a ras de la pared ®...
- Page 10 Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.
-
Page 11: Lista De Piezas
Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas podrían verse ligeramente diferentes a las ilustradas. Lista de Piezas SF630-AB SF630-AW Descripción Cant. N° de pieza N° de pieza A placa de pared... -
Page 12: Instalación En Una Pared Con Montante De Madera Único
Español Instalación en una pared con montante de madera único ADVERTENCIA • El instalador tiene que asegurarse de que la superfi cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fi jadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fi je fi rmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir signifi... -
Page 13: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto. ¡No taladre en juntas de argamasa! Asegúrese de hacer la instalación en la parte sólida del bloque, por lo general, a un mínimo de 1"... -
Page 14: Fijación De La Placa De Montaje A Pantallas Con Confi Guraciones De Montaje Vesa 75 O 100
Español Fijación del soporte de gancho a pantallas con confi guraciones de montaje VESA 75 ó 100 fi g. 2.1 fi g. 2.2 Enrosque los tornillos de M5 (C) en el soporte de gancho (B) hasta que queden a ras del soporte, como se muestra en la fi... -
Page 15: Instalación Y Desinstalación De La Pantalla Plana
Español Instalación y desinstalación de la pantalla plana Enganche la pantalla en la placa de pared (A), fi g. 4.1 fi gura 4.1. Apriete los tornillos de M5 x 12 mm (C), PANTALLA mostrados en la fi gura 4.2 y en el detalle 1. NOTA: En el caso de los modelos de seguridad, use una llave allen de seguridad de 4 mm (I) para apretar los tornillos de M5 x 12 mm (C). -
Page 16: Recomendaciones Para La Limpieza
16 of 26 ISSUED: 09-19-11 SHEET #: 203-9040-1 © 2011, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc. - Page 17 Installation et montage : Médicaux Antimicrobien Support Mural Plat Universel pour 10 - 24 po Écrans Plats Modèle: SF630-AB, SF630-AW Capacité de charge max UL: 80 lb (36.3 kg) Caractéristiques : • Conception ultra-mince permettant de maintenir l’écran à plat contre le mur ®...
- Page 18 Remarque : lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
- Page 19 Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possible que les pièces semblent légèrement différentes de l’illustration. Liste des pièces SF630-AB SF630-AW Description Qté pièce N° pièce N° A plaque murale...
- Page 20 Français Installation sur un mur à montant en bois simple AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
- Page 21 AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
- Page 22 Français Fixation du support d’accrochage à un écran compatible à la norme de montage VESA 75 ou 100 fi g. 2.1 fi g. 2.2 Insérez les vis à tête creuse M5 (C) dans le crochet de support (B) en veillant à ce que les vis soient au ras du support comme illustré...
- Page 23 Français Montage et démontage d’un écran plat Accrochez l'écran à la plaque murale (A) fi gure 4.1. fi g. 4.1 Serrez les vis M5 x 12 mm (C), comme illustré à la ECRAN fi gure 4.2 et dans le dessin de détail 1. REMARQUE : Pour les modèles de sécurité, utilisez une clé...
- Page 24 fi nish. 24 of 26 ISSUED: 09-19-11 SHEET #: 203-9040-1 © 2011, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc.
- Page 25 Peerless para realizar dichos trabajos de mantenimiento o de reparación, (b) no empacar el producto como es debido si lo devuelve, (c) hacer una instalación incorrecta o no seguir las instrucciones o las advertencias de Peerless al instalar, utilizar o guardar el producto o (d) el mal uso o los accidentes, en tránsito o en otras circunstancias, incluidos los casos relacionados con las acciones de terceros o una fuerza mayor.
- Page 26 à compter de la date d’achat par l’utilisateur fi nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d’achat.
