Installation and Assembly:
Smartmount
(94 - 152 cm) Flat Panel Screens
Models: D-FPF-320, D-FPF-320S, SF660, SF660-S, SF660P, SF660P-S, RTFPF-320,
RTFPF-320I, RTFPF-320S, RTFPF-320SI, SWS410/BK, SWS410/SI
Features:
• Screen held only 1.75" (44 mm) from wall for a discreet application
• Open wall plate design allows for additional wall access, increasing
electrical access and cable management options
• Universal screen mounting brackets hook onto the wall plate for quick,
easy, and safe installation
• Includes Sorted-For-You™ fastener pack for installation to wood studs,
concrete and cinder block
• Optional horizontal adjustment of up to 8" (203 mm) (depending on
screen model) for perfect screen placement
• Available in black and silver
®

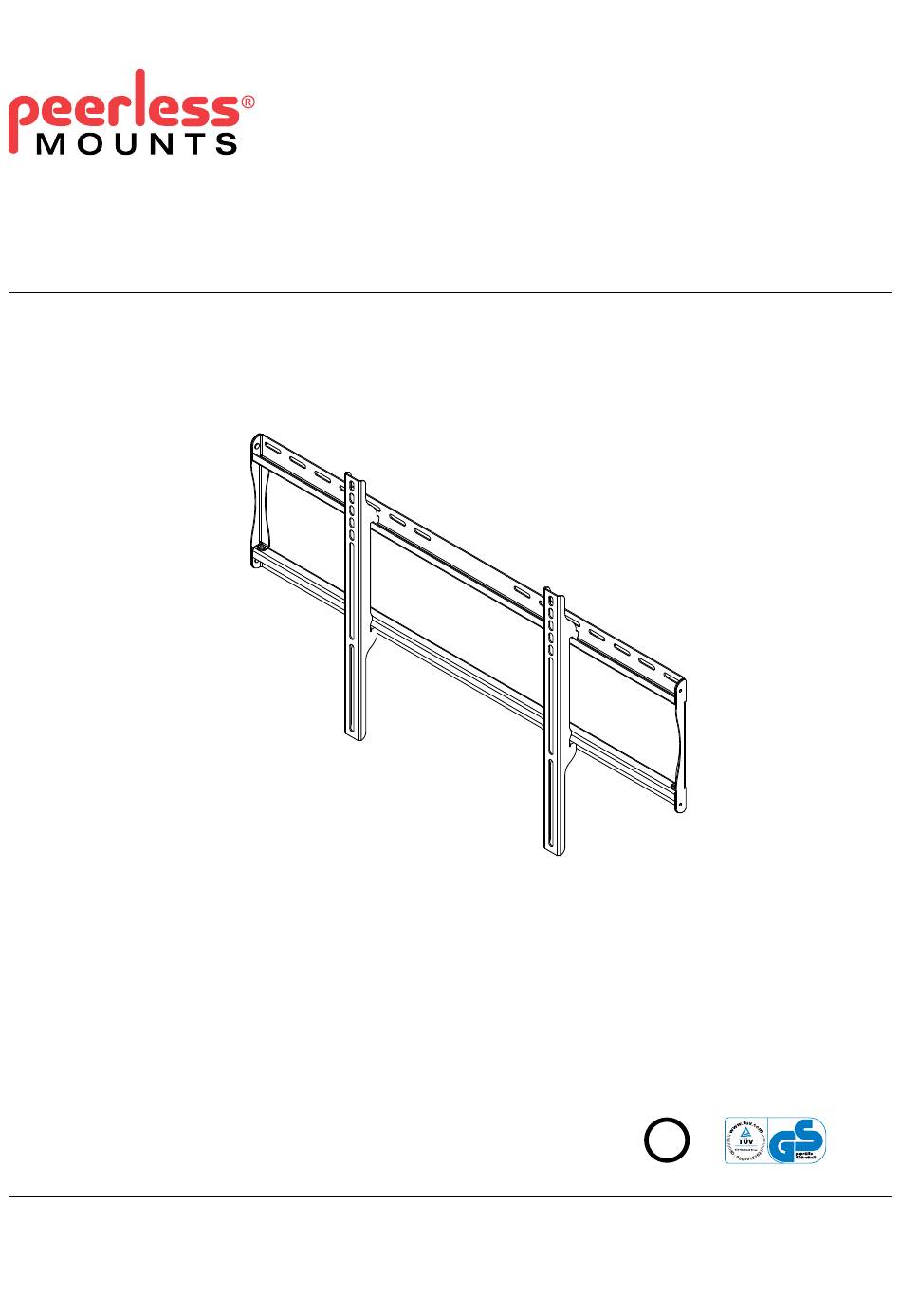

Universal Flat Wall Mount for 37" - 60"
U L
C
US
©
Max Load Capacity: 200 lb (91kg)
ISSUED: 02-05-09 SHEET #: 202-9331-1
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS Smartmount
Summary of Contents for PEERLESS Smartmount
- Page 1 Installation and Assembly: ® Smartmount Universal Flat Wall Mount for 37" - 60" (94 - 152 cm) Flat Panel Screens Models: D-FPF-320, D-FPF-320S, SF660, SF660-S, SF660P, SF660P-S, RTFPF-320, RTFPF-320I, RTFPF-320S, RTFPF-320SI, SWS410/BK, SWS410/SI Features: • Screen held only 1.75" (44 mm) from wall for a discreet application •...
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor. -
Page 3: Parts List
Before you begin, make sure all parts shown are included with your product. Parts List SWS410/BK SWS410/SI RTFPF-320I RTFPF-320SI RTFPF-320 RTFPF-320S D-FPF-320 D-FPF-320S SF660 SF660-S SF660P SF660P-S Part Number Part Number Part Number Part Number Description Qty. 201-1503 201-4503 201-1503 201-4503 AA wall plate 201-1510... -
Page 4: Installation To Double Wood Stud Wall
Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Installing Adapter Brackets
Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •... - Page 7 MULTI-WASHER SCREW ADAPTER BRACKET (BB or CC) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/6 for a full screen compatibility chart for this mount.
-
Page 8: Mounting And Removing Flat Panel Screen
fig 3.2 8 of 16 ISSUED: 02-05-09 SHEET #: 202-9331-1 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 3215 W. North Ave. - Page 9 Anbringung und Zusammenbau: SmartMount®-Universal-Flachbildschirmwandhalter für Flachbildschirme von 37 - 60 Zoll (94 - 152 cm) Modelle: D-FPF-320, D-FPF-320S, SF660, SF660-S, SF660P, SF660P-S, RTFPF- 320, RTFPF-320I, RTFPF-320S, RTFPF-320SI, SWS410/BK, SWS410/SI Merkmale: • Angebrachter Bildschirm steht nur 44 mm (1,75 Zoll) von der Wand ab und fügt sich so unauffällig in den Raum...
- Page 10 HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
-
Page 11: Teileliste
Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste SWS410/BK SWS410/SI RTFPF-320I RTFPF-320SI RTFPF-320 RTFPF-320S D-FPF-320 D-FPF-320S SF660 SF660-S SF660P SF660P-S Part Number Part Number Part Number Part Number Beschreibung Anz. 201-1503 201-4503 201-1503 201-4503... -
Page 12: Anbringung An Wand Mit Zwei Holzständerreihen
Anbringung an Wand mit zwei Holzständerreihen ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. -
Page 13: Anbringung An Massivbeton Oder Porenbetonstein
ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. -
Page 14: Anbringung Von Kipphalterungen
Anbringung von Adapterhalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. - Page 15 Bildschirme mit Wölbung oder Vertiefung an der Rückseite Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA) oder besuchen Sie unsere Website www.peerlessmounts.com/6. Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die Mehrlochscheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm.
-
Page 16: Anbringung Des Flachbildschirms An Der Wandplatte
Abbildung. 3.1 Abbildung. 3.2 16 von 16 AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9331-1 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160...
