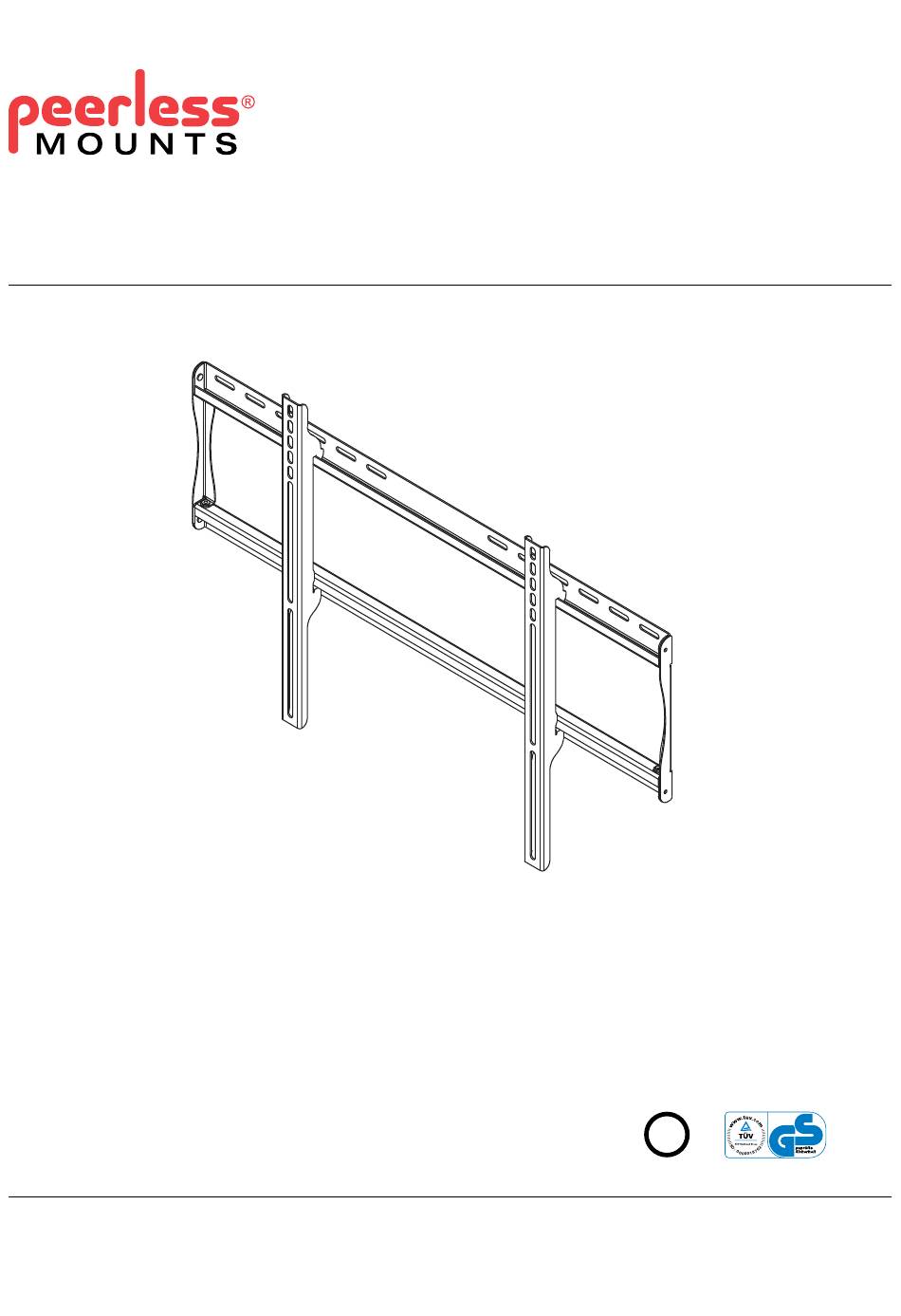

Installation and Assembly:
Smartmount
(81 - 127 cm) Flat Panel Screens
Models: SF650, SF650-S, SF650P, SF650P-S, SWS310/BK, SWS310/SI
Features:
• Open wall plate design allows for additional wall access, increasing electrical
access and cable management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy,
and safe installation
• Includes Sorted-For-You™ fastener pack for installation to wood studs,
concrete and cinder block
• Optional horizontal adjustment of up to 8" (203 mm) (depending on screen
model) for perfect screen placement
• Available in black and silver
®

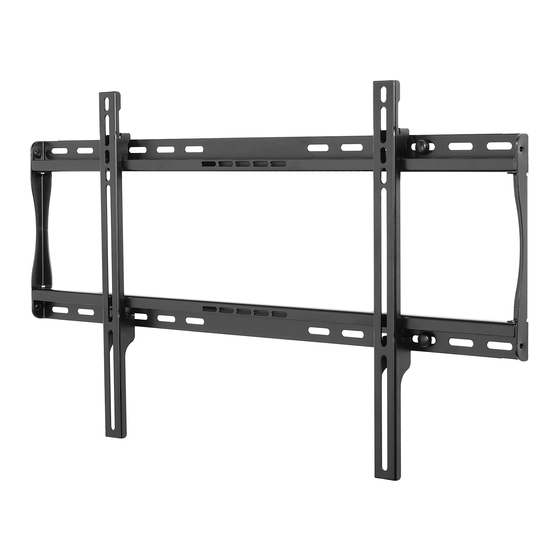

Universal Flat Wall Mount for 32" - 50"
U L
C
US
©
Max Load Capacity: 175 lb (79 kg)
ISSUED: 02-05-09 SHEET #: 202-9328-1
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS Smartmount SWS310/BK
Summary of Contents for PEERLESS Smartmount SWS310/BK
- Page 1 Installation and Assembly: ® Smartmount Universal Flat Wall Mount for 32" - 50" (81 - 127 cm) Flat Panel Screens Models: SF650, SF650-S, SF650P, SF650P-S, SWS310/BK, SWS310/SI Features: • Open wall plate design allows for additional wall access, increasing electrical access and cable management options •...
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor. -
Page 3: Parts List
Before you begin, make sure all parts shown are included with your product. Parts List SWS310/BK SWS310/SI SF650 SF650-S SF650P SF650P-S Description Qty. 201-1504 201-4504 201-1504 201-4504 AA wall plate 201-1510 201-4510 201-1513 201-4513 BB deep adapter bracket 5S1-015-C03 5S1-015-C03 5S1-015-C03 5S1-015-C03 #14 x 63.5 mm wood screw... -
Page 4: Installation To Double Wood Stud Wall
Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Installing Adapter Brackets
Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •... - Page 7 MULTI-WASHER SCREW ADAPTER BRACKET (BB) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/2 for a full screen compatibility chart for this mount.
-
Page 8: Mounting And Removing Flat Panel Screen
fig 3.2 8 of 16 ISSUED: 02-05-09 SHEET #: 202-9328-1 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 3215 W. North Ave. - Page 9 Anbringung und Zusammenbau: SmartMount®-Universal-Flachbildschirmwandhalter für Flach- bildschirme von 32 - 50 Zoll (81 - 127 cm) Modelle: SF650, SF650-S, SF650P, SF650P-S, SWS310/BK, SWS310/SI Merkmale: • Offene Ausführung der Wandplatte bietet leichteren Zugang zu Wand und Elektrik sowie vielfältige Kabelführungsoptionen • Schnelle, einfache und sichere Anbringung durch Einhaken der Universal- Bildschirmmontagehalterungen an der Wandplatte •...
- Page 10 HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
-
Page 11: Teileliste
Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste SWS310/BK SWS310/SI SF650 SF650-S SF650P SF650P-S Beschreibung Anz. 201-1504 201-4504 201-1504 201-4504 AA Wandplatte 201-1510 201-4510 201-1513 201-4513 BB Adapterhalterungen 5S1-015-C03 5S1-015-C03 5S1-015-C03 5S1-015-C03 Nr. -
Page 12: Anbringung An Wand Mit Zwei Holzständerreihen
Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. -
Page 13: Anbringung An Massivbeton Oder Porenbetonstein
ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. -
Page 14: Anbringung Von Kipphalterungen
Anbringung von Kipphalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. - Page 15 Bildschirme mit Wölbung oder Vertiefung an der Rückseite Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA) oder besuchen Sie unsere Website www.peerlessmounts.com/2. Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die Mehrlochscheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm.
-
Page 16: Anbringung Des Flachbildschirms An Der Wandplatte
Abbildung. 3.1 Abbildung. 3.2 16 von 16 AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9328-1 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave. Melrose Park, IL 60160...
