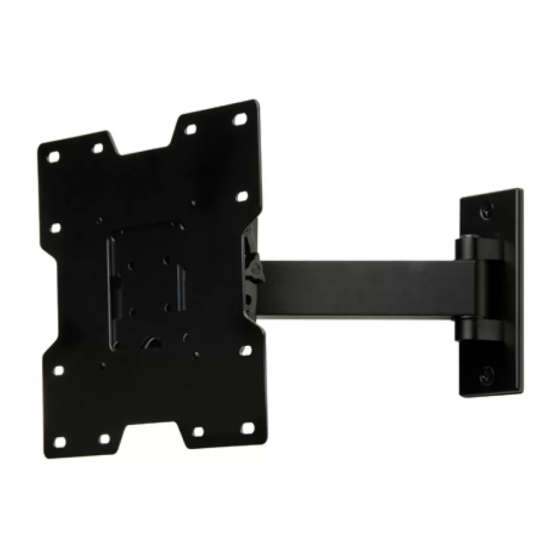

PEERLESS SmartMount SP740P Installation And Assembly Manual

Pivot wall arm for 22" - 40" lcd screens

Hide thumbs Also See for SmartMount SP740P:

Installation and assembly manual (10 pages)

page of 42

/ 42
Bookmarks

Available languages

Quick Links

Download this manual

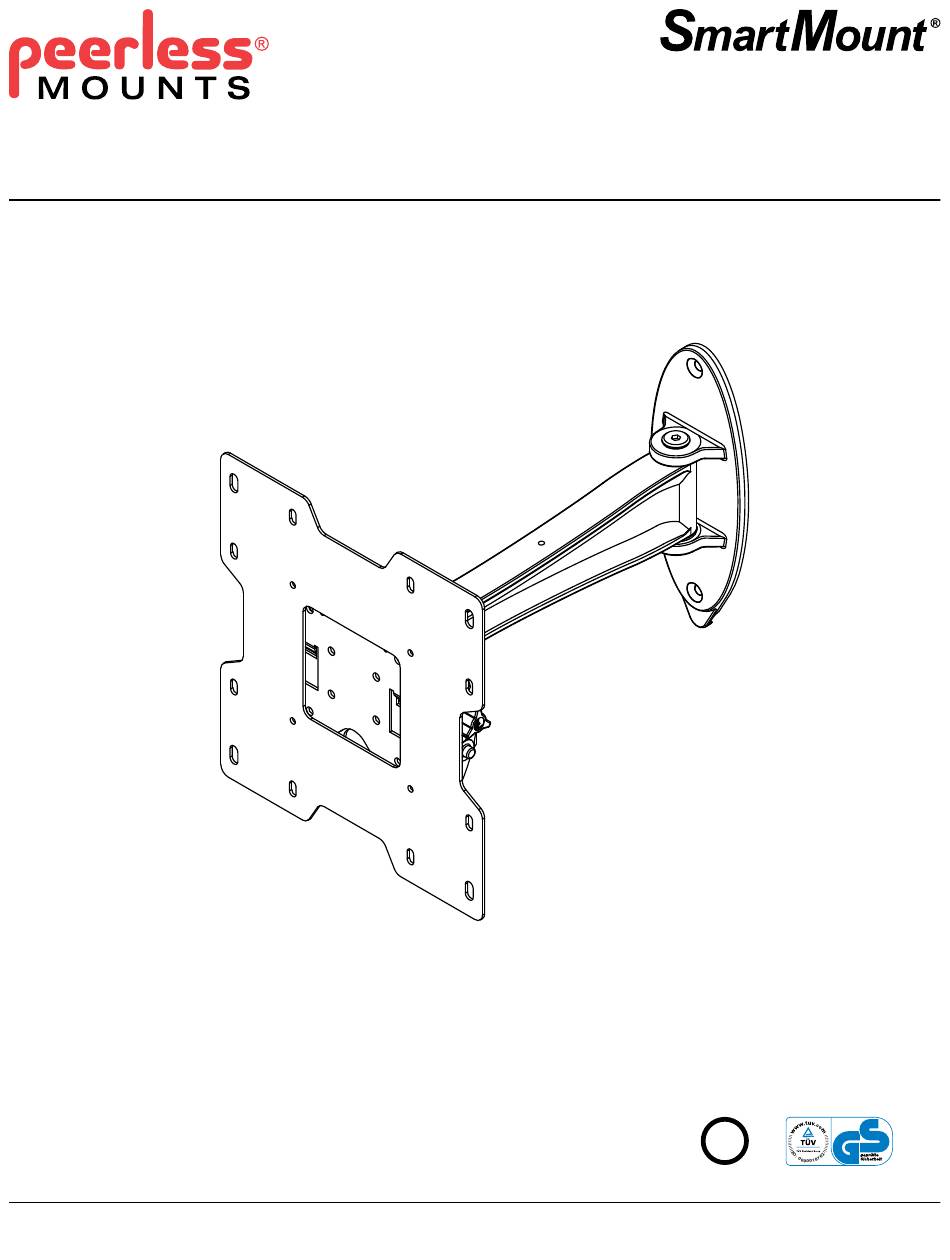

Installation and Assembly:

SmartMount™ Pivot Wall Arm for 22" - 40" LCD Screens

Models: SP740P, SP740P-S, SWV240/BK, SWV240/SI

Features:

• Fits 22" - 40" LCD screens

• Two tensionable pivot points for extensive adjustment of viewing angle

U L

• VESA

75/100/200 x 100/200 x 200 compatible

• Frees up space by folding ﬂat against the wall

Max UL Load Capacity: 80 lb (36.3 kg)

3215 W. North Ave. • Melrose Park, IL • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

ISSUED: 05-18-05 SHEET #: 095-9235-9 12-05-09

Need help?

Do you have a question about the SmartMount SP740P and is the answer not in the manual?

Questions and answers

Summary of Contents for PEERLESS SmartMount SP740P

Page 1 Installation and Assembly: SmartMount™ Pivot Wall Arm for 22" - 40" LCD Screens Models: SP740P, SP740P-S, SWV240/BK, SWV240/SI Features: • Fits 22" - 40" LCD screens • Two tensionable pivot points for extensive adjustment of viewing angle © • VESA ®...
Page 2 Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
Page 3 Before you begin, make sure all parts shown are included with your product. Parts List SP740P SP740P-S SWV240/BK SWV240/SI Description Qty. Part # Part # wall mount 095-P1640 095-4640 concrete anchor 590-0320 590-0320 retaining spacer 590-5005 590-5003 1/4-20 x .5" flat head phillips screw 520-1209 520-2178 M4 x 10 mm phillips screw...
Page 4 Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is ﬁrmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
Page 5 WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
Page 6 Attaching Adapter Plate to Screen with VESA 200 x 100 or 200 x 200 Mounting Pattern NOTE: For VESA 75 mm and 100 mm patterns, see following page. Attach hook bracket (M) to adapter plate (N) using four M5 x 6 mm screws (K) and #10 washers (L) as shown.
Page 7 For screen compatibility please refer to the LCD or plasma interface list on our website www.peerlessmounts.com or call customer care for a screen speciﬁc adapter bracket LC or PLP models (not UL evaluated). FOR INSTALLING TO PEERLESS PLP MODEL ADAPTER BRACKET NOTE: Refer to PLP model adapter bracket instruc- tion sheet for attachment of adapter bracket to screen.
Page 8 Installing and Removing Flat Panel Screen To attach screen to wall mount (A), lower hook SCREEN bracket (M) into pockets of wall mount. Once clips are engaged, push down to seat clips into pockets. Insert and tighten M5 phillips screw (K) to lock screen to wall mount as shown in ﬁgure 3.1.
Page 9 Cable Management Cords may be routed using cable ties (P). Attach cable tie anchor (Q) to top or bottom of wall arm (A) using 8-32 x 1/4" phillips screw (R) as shown in ﬁgure 5.1. Secure cables to top or bottom of wall arm (A) using cable ties (P) as shown in ﬁgure 5.2. CABLE ﬁg.
Page 10 TENSION SCREWS 10 of 42 ISSUED: 05-18-05 SHEET #: 095-9235-9 12-05-09 © 2009, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 3215 W. North Ave.
Page 11 Installation et assemblage: Braz Pared de Soporte Giratorio Smartmount™ Para Pantallas 22" - 40" LCD Modelos: SP740P, SP740P-S, SWV240/BK, SWV240/SI Características: • Sostiene pantallas LCD de 22" a 40" • Tiene dos puntos de giro de ajuste tensor para ofrecer una gama de ángulos para ver el televisor ©...
Page 12 Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.
Page 13 Español Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. Lista de piezas SP740P SP740P-S SWV240/BK SWV240/SI Descripción Cant. N.o de pieza N.o de pieza unidad del soporte de pared 095-P1640 095-4640 anclajes de concreto 590-0320 590-0320 590-5003 espaciador de retención...
Page 14 Español Instalación en una pared con montantes de madera ADVERTENCIA • El instalador debe veriﬁcar que la superﬁcie de apoyo sea capaz de soportar ﬁrmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede ﬁrmemente sujeta, pero no apriete en exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de ﬁjación.
Page 15 ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, veriﬁque que tengan un mínimo de 1-3/8" (35 mm) de superﬁcie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1"...
Page 16 Español Fijación de la placa adaptadora a pantallas con conﬁguraciones de montaje VESA® 200 x 100 ó 200 x 200 NOTA: En el caso de las conﬁguraciones de montaje VESA® 75 mm y 100 mm, pase a la próxima página. Fije el soporte de gancho (M) a la placa adaptadora (N) usando cuatro tornillos de M5 x 6 mm (K) y cuatro arandelas N.o 10 (L), como se muestra.
Page 17 LC o PLP para una pantalla en especíﬁco (no evaluados por UL). PARA INSTALAR EN EL SOPORTE ADAPTADOR MODELO PLP DE PEERLESS NOTA: Consulte la hoja de instrucciones del soporte adaptador modelo PLP para saber cómo...
Page 18 Español Instalación y desinstalación de la pantalla plana Para ﬁjar la pantalla al soporte de pared (A), PANTALLA sujetando la pantalla en un ángulo, lleve el soporte de gancho (M) hacia abajo para que entre en las cavidades del soporte de pared, como se muestra en la ﬁgura 3.1.
Page 19 Español Manejo de cables Los cables se pueden acomodar utilizando los sujetacables (P). Fije el anclaje del sujetacables (Q) a la parte superior o inferior del brazo de pared (A) utilizando un tornillo M4 (R), como se muestra en la ﬁgura 5.1. Fije los cables a la parte superior o inferior del brazo de pared (A) utilizando los sujetacables (P), como se muestra en la ﬁgura 5.2.
Page 20 TENSORES 20 de 42 PUBLICADO: 05-18-05 HOJA #: 095-9235-9 12-05-09 © 2009, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc. 3215 W. North Ave.
Page 21 Installation et assemblage : SmartMount™ Bras mural rotatoire pour écran à cristaux liquides de 22 à 40 po Modèles : SP740P, SP740P-S, SWV240/BK, SWV240/SI Caractéristiques : • Convient aux écrans à cristaux liquides de 22 à 40 po • Trois points de pivotement pouvant être tensionnés pour permettre un réglage étendu de l’angle visuel ©...
Page 22 REMARQUE: lisez entièrement la ﬁche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette ﬁche d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
Page 23 Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Liste des pièces SP740P SP740P-S SWV240/BK SWV240/SI Description Qté. Nº de pièce Nº de pièce 095-P1640 095-4640 monture murale chevilles d'anrage 590-0320 590-0320 entretoise de retenue 590-5005 590-5003 Vis cruciforme à...
Page 24 Français Installation sur un mur à montant en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement ﬁxée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
Page 25 AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vériﬁez que vous disposez d’une épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
Page 26 Français Fixation de la plaque d’adaptation à un écran compatible à la norme de montage VESA® 200 x 100 ou 200 x 200 REMARQUE : Pour les conﬁgurations vesa 75 mm et 100 mm, voir la page suivante. Fixez le support d’accrochage (M) à la plaque d’adaptation (N) à...
Page 27 Web à l’adresse www.peerlessmounts.com ou appeler le service à la clientèle pour demander quel type de support adaptateur modèle LC ou PLP s’adapte à votre écran (non évalués aux normes UL). INSTALLATION À UN SUPPORT ADAPTATEUR PEERLESS DE MODÈLE PLP REMARQUE : Veuillez vous reporter à la feuille d’instructions sur le support adaptateur de modèle...
Page 28 Français Montage et démontage de l’écran plat Pour ﬁxer l’écran au support mural (A), abaissez le ÉCRAN support d’accrochage (M), dans les trous du support mural. Lorsque les crochets sont bien engagés, poussez vers le bas pour les enfoncer dans les trous.
Page 29 Français Gestion des câbles Les câbles peuvent être acheminés à l'aide d'attaches de câble (P). Fixez l' ancrage des attaches de câble (Q) au haut ou au bas du bras mural (A) à l'aide d'une vis Phillips 8/32 x 1/4 (R) comme illustré...
Page 30 30 sur 42 PUBLIÉ LE: 05-18-05 FEUILLE n°: 095-9235-9 12-05-09 © 2009, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc.
Page 31 Anbringung und Zusammenbau: SmartMount™-LCD-Wandhalterung mit Schwenken LCD-Bildschirme von 22 - 40 Zoll Modelle: SP740P, SP740P-S, SWV240/BK, SWV240/SI Merkmale: • Für LCD-Bildschirme von 22 - 40 Zoll (56 - 102 cm) • Drei spannbare Gelenke bieten vielseitige Einstellmöglichkeiten des Betrachtungswinkels © •...
Page 32 HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
Page 33 Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste SP740P SP740P-S SWV240/BK SWV240/SI Beschreibung Anz. Teile Nr. Teile Nr. Wandarm 095-P1640 095-4640 Betondübel 590-0320 590-0320 590-5003 Abstandhalter 590-5005 1/4-20 x ,5 Zoll Schraube 520-1209 520-2178 520-2027...
Page 34 Deutsch Anbringung an Wänden mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
Page 35 Deutsch ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
Page 36 Deutsch Befestigung von Adapterplatte an Bildschirm unter Verwendung von VESA- Montagemuster 200 x 100 oder 200 x 200 HINWEIS: Die VESA-Muster 75 mm und 100 mm sind auf der folgenden Seite aufgeführt. Bringen Sie die Hakenhalterung (M) mit vier M5 x 6 mm Schrauben (K) und Scheiben Nr.
Page 37 Kompatibilität Ihres Bildschirms. Sie können sich auch telefonisch mit unserem Kundendienst in Verbindung setzen und eine bildschirmspeziﬁsche Adapterhalterung des Modells LC oder PLP anfordern (nicht von UL geprüft). BEFESTIGUNG AN PEERLESS-ADAPTERHALTERUNG MODELL PLP HINWEIS: Informationen zur Befestigung der Adapterhalterung am Bildschirm können dem Anleitungsblatt für die Adapterhalterung des Modells...
Page 38 Deutsch Anbringung und Abnahme des Flachbildschirms Zur Befestigung des Bildschirms am Wandhalter BILDSCHIRM (A) senken die Hakenhalterung (M) in die Aussparungen des Wandhalters ab. Nachdem die Klemmen eingerastet sind, drücken Sie sie nach unten, um sie in die Aussparungen einzupassen. Setzen Sie die M5 Kreuzschlitzschraube (K) ein und ziehen Sie sie fest, um den Bildschirm wie in Abbildung 3.3 dargestellt am Wandhalter zu...
Page 39 Deutsch Kabelführung Die Kabel können mithilfe der Kabelbinder (P) verlegt werden. Befestigen Sie den Kabelbinderanker (Q) wie in Abbildung 5.1 dargestellt mithilfe der 8/32 x 1/4 Zoll Kreuzschlitzschraube (R) an der Ober- oder Unterseite des Wandarms (A). Befestigen Sie die Kabel mithilfe von Kabelbindern (P) wie in Abbildung 5.2 dargestellt an der Ober- oder Unterseite des Wandarms (A).
Page 40 HINWEIS: Drehen Sie die Schraube um nicht mehr als eine halbe Umdrehung. SPANNUNGSSCHRAUBE 40 von 42 AUSGEGEBEN: 05-18-05 BLATT NR.: #: 095-9235-9 12-05-09 © 2009, Peerless Industries, Inc. Alle Rechte vorbehalten. Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer. Peerless Industries, Inc. 3215 W. North Ave.
Page 41 Limited Five-Year Warranty. This warranty does not cover damage caused by (a) service or repairs by the customer or a person who is not authorized for such service or repairs by Peerless Industries, Inc., (b) the failure to utilize proper packing when returning the product, (c) incorrect installation or the failure to follow Peerless’ instructions or warnings when installing, using or storing the product, or (d) misuse or accident, in transit or otherwise, including in cases of third party actions and force majeure.
Page 42 Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d’un produit, qu’il soit ou non protégé...
