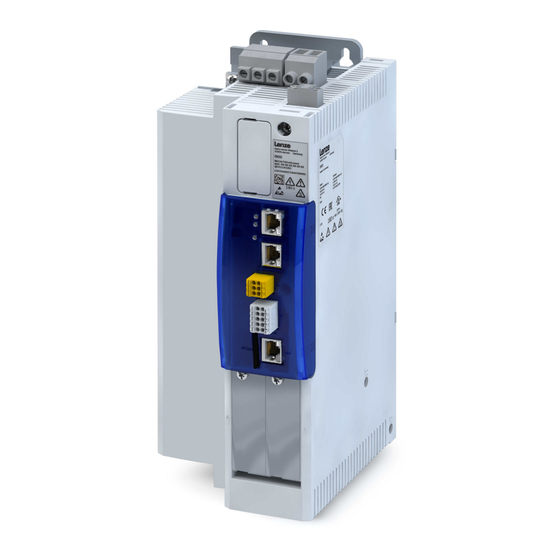

Lenze i950 Series Mounting And Switch-On Instructions

Cabinet inverter
Hide thumbs Also See for i950 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Montage- und Einschaltanleitung | Mounting and switch-on instructions
Umrichter
Inverter i950-Cabinet
0.37 kW ... 110 kW
0.5 hp ... 150 hp
1-phasiger Netzanschluss 230/240 V
3-phasiger Netzanschluss 230/240 V
3-phasiger Netzanschluss 400 V
3-phasiger Netzanschluss 480 V
Inverters
i950 cabinet inverter
0.37 kW ... 110 kW
0.5 hp ... 150 hp
1-phase mains connection 230/240 V
3-phase mains connection 230/240 V
3-phase mains connection 400 V
3-phase mains connection 480 V

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the i950 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lenze i950 Series

Summary of Contents for Lenze i950 Series

  • Page 1 Montage- und Einschaltanleitung | Mounting and switch-on instructions Umrichter Inverter i950-Cabinet 0.37 kW ... 110 kW 0.5 hp ... 150 hp 1-phasiger Netzanschluss 230/240 V 3-phasiger Netzanschluss 230/240 V 3-phasiger Netzanschluss 400 V 3-phasiger Netzanschluss 480 V Inverters i950 cabinet inverter 0.37 kW ...
  • Page 3 Montage- und Einschaltanleitung | Mounting and switch-on instructions DE - Inverter i950-Cabinet EN - i950 cabinet inverter...

  • Page 5: Table Of Contents

    Inhalt Inhalt Über dieses Dokument Weiterführende Dokumente Schreibweisen und Konventionen Sicherheitshinweise Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Restgefahren Produktinformation Identifizierung der Produkte Produktcodes Typenschilder Ausstattung Lizenzinformation Mechanische Installation Vorbereitung Abmessungen...
  • Page 6 Inhalt Elektrische Installation Wichtige Hinweise EMV-gerechte Installation Anschluss nach UL Wichtige Hinweise Absicherungsdaten Branch Circuit Protection (BCP) DC Circuit Protection Netzanschluss 1-phasiger Netzanschluss 230/240 V Anschlusspläne Klemmendaten Absicherungsdaten 3-phasiger Netzanschluss 230/240 V Anschlusspläne Klemmendaten Absicherungsdaten 3-phasiger Netzanschluss 400 V Anschlusspläne Klemmendaten Absicherungsdaten 3-phasiger Netzanschluss 480 V...
  • Page 7 Inhalt Inbetriebnahme Wichtige Hinweise Bedienschnittstellen Engineering Tool »EASY Starter« Verbindung zwischen Inverter und »EASY Starter« aufbauen Inbetriebnahme durchführen Parametereinstellungen speichern Parametereinstellungen mit dem »EASY Starter« speichern Diagnose und Störungsbeseitigung LED-Statusanzeigen Technische Daten Normen und Einsatzbedingungen Konformitäten und Approbationen Personenschutz und Geräteschutz Angaben zur EMV Motoranschluss Umweltbedingungen...

  • Page 8: Über Dieses Dokument

    CAD-Daten Download in verschiedenen Formaten aus dem EASY Product Finder EPLAN-Makros Projektierung, Dokumentation und Verwaltung von Projekten für EPLAN P8. Diese Medien finden Sie hier: Lenze.com Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Internet: www.Lenze.com à Downloads...

  • Page 9: Schreibweisen Und Konventionen

    Über dieses Dokument Schreibweisen und Konventionen Schreibweisen und Konventionen Zur Unterscheidung verschiedener Arten von Informationen werden in diesem Dokument Konventionen ver- wendet. Zahlenschreibweise Dezimaltrennzeichen Punkt Werden generell als Dezimalpunkt dargestellt. Beispiel: 1 234.56 Warnhinweise UL-Warnhinweise Werden in englischer und französischer Sprache verwendet. UR-Warnhinweise Textauszeichnung Engineering Tools...

  • Page 10: Sicherheitshinweise

    Sicherheitshinweise Grundlegende Sicherheitshinweise Sicherheitshinweise Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen und Sicherheitshinweise missachten, kann dies zu schweren Personenschäden und Sachschäden führen! Beachten Sie die Vorgaben der beiliegenden und zugehörigen Dokumentation. Dies ist Voraussetzung für einen sicheren und störungsfreien Betrieb, sowie für das Erreichen der angegebenen Produkteigenschaften. Beachten Sie die spezifischen Sicherheitshinweise in den anderen Abschnitten! Grundlegende Sicherheitshinweise GEFAHR!

  • Page 11: Bestimmungsgemäße Verwendung

    Sicherheitshinweise Vorhersehbarer Fehlgebrauch Bestimmungsgemäße Verwendung • Das Produkt dient als Komponente der Ansteuerung von Drehstrommotoren und Servomotoren. • Das Produkt darf nur mit Motoren betrieben werden, die für den Betrieb mit Invertern geeignet sind. • Das Produkt ist kein Haushaltsgerät, sondern ein elektrisches Betriebsmittel ausschließlich bestimmt für die Weiterverwendung zur gewerblichen Nutzung bzw.

  • Page 12: Restgefahren

    Sicherheitshinweise Restgefahren Restgefahren Auch wenn gegebene Hinweise beachtet und Schutzmaßnahmen angewendet werden, können Restrisiken verbleiben. Die genannten Restgefahren muss der Anwender in der Risikobeurteilung für seine Maschine/Anlage berück- sichtigen. Nichtbeachtung kann zu schweren Personenschäden und Sachschäden führen! GEFAHR! Lebensgefahr durch elektrische Spannung! Die Leistungsanschlüsse des Produktes können nach Netzabschaltung noch spannungsführend sein.
  • Page 13 Sicherheitshinweise Restgefahren Motor Bei Kurzschluss zweier Leistungstransistoren kann am Motor eine Restbewegung von bis zu 180°/Polpaarzahl auftreten! (Z. B. 4-poliger Motor: Restbewegung max. 180°/2 = 90°). HINWEIS Hohe Eingangsspannung am Gerät. Zerstörung des Geräts. ▶ Maximal zulässige Eingangsspannung beachten. ▶ Gerät am Eingang gegen zu hohe Eingangsspannung absichern. HINWEIS Kurzschluss am Gerät durch elektrostatische Entladung.

  • Page 14: Produktinformation

    Produktinformation Produktcodes Produktinformation Identifizierung der Produkte In Tabellen werden die ersten 9 Stellen des jeweiligen Produktcodes verwendet, um die Produkte zu identifi- zieren: Produktcodes I 9 5 A E □□□ F 1 □ □ □ 0 □ □ □ □ Produktart Inverter Produktfamilie...

  • Page 15: Typenschilder

    Produktinformation Identifizierung der Produkte Typenschilder Typenschilder Lage und Bedeutung der Typenschilder Kompletter Inverter Komponente (Optionen) ① ① ② ① ① Typenschild vorne oben: Technische Daten, Typ und Typ und Serialnummer der Komponente ① ① Serialnummer des Inverters Typenschild seitlich: Technische Daten des Inverters ②...

  • Page 16: Ausstattung

    Produktinformation Ausstattung Ausstattung Leistungsbereich 0.37 kW ... 4 kW PE-Anschluss X100 Netzanschluss X101 DC-Bus Option IT-Schraube Schirmauflage Steueranschlüsse 24 V-Versorgung Steuerelektronik X2x6 Netzwerk Status-LEDs Netzwerk Option X2x7 Netzwerk Option X236 On-Board-EtherCAT IN Status-LEDs Inverter X237 On-Board-EtherCAT OUT Basic Safety - STO X82/ Steuerklemme Extended Safety...
  • Page 17 Produktinformation Ausstattung Leistungsbereich 5.5 kW ... 15 kW X100 Netzanschluss X101 DC-Bus Option PE-Anschluss Schirmauflage Steueranschlüsse 24 V-Versorgung Steuerelektronik Status-LEDs Netzwerk X2x6 Netzwerk Option X2x7 Netzwerk X236 On-Board-EtherCAT IN Option Status-LEDs Inverter X237 On-Board-EtherCAT OUT Basic Safety - STO Extended Safety X82/ Steuerklemme Option...
  • Page 18 Produktinformation Ausstattung Leistungsbereich 22 kW X100 Netzanschluss/DC-Bus PE-Anschluss Schirmauflage Steueranschlüsse 24 V-Versorgung Steuerelektronik Status-LEDs Netzwerk X2x6 Netzwerk Option X2x7 Netzwerk On-Board-EtherCAT IN X236 Option X237 On-Board-EtherCAT OUT Status-LEDs Inverter Basic Safety - STO Steuerklemme SD-Karte Option Motorgeber Option X82/ Extended Safety Option Lastgeber oder Leitgeber Engineering-Port...
  • Page 19 Produktinformation Ausstattung Leistungsbereich 30 kW ... 45 kW Schirmauflage X100 Netzanschluss/DC-Bus Steueranschlüsse 24 V-Versorgung PE-Anschluss Steuerelektronik X2x6 Netzwerk Status-LED Netzwerk Option X2x7 Netzwerk On-Board-EtherCAT Option X236 Status-LEDs Inverter On-Board-EtherCAT X237 Basic Safety - STO SD-Karte Option Motorgeber Option Lastgeber oder Leitgeber X82/ Option Extended Safety...
  • Page 20 Produktinformation Ausstattung Leistungsbereich 55 kW ... 75 kW Schirmauflage X100 Netzanschluss/DC-Bus Steueranschlüsse PE-Anschluss IT-Schraube 24 V-Versorgung Steuerelektronik X2x6 Netzwerk Option Status-LEDs Netzwerk X2x7 Netzwerk Option On-Board-EtherCAT IN X236 Status-LEDs Inverter Basic Safety - STO X237 On-Board-EtherCAT OUT SD-Karte Option Motorgeber Option X82/ Lastgeber oder Leitgeber...
  • Page 21 Produktinformation Ausstattung Leistungsbereich 90 kW ... 110 kW X100 Netzanschluss/DC-Bus Schirmauflage Steueranschlüsse PE-Anschluss IT-Schraube 24 V-Versorgung Steuerelektronik X2x6 Netzwerk Option Status-LEDs Netzwerk X2x7 Netzwerk Option On-Board-EtherCAT IN X236 Status-LEDs Inverter X237 On-Board-EtherCAT OUT Basic Safety - STO SD-Karte Option Motorgeber Option X82/ Extended Safety...

  • Page 22: Lizenzinformation

    Produktinformation Lizenzinformation Lizenzinformation Lenze Software kann Software−Komponenten enthalten, die als Freie Software oder als Open Source lizensiert sind. Die Lizenzbedingungen der in diesem Produkt verwendeten Open Source Software −Komponenten stehen in diesem Produkt ab Firmware 1.3.5.1185 zur Verfügung. Lizenzinformation anzeigen 1.

  • Page 23: Mechanische Installation

    Mechanische Installation Mechanische Installation Vorbereitung Montage Steuerschirmblech bis 15 kW TX 20 1.7 Nm (15 lb-in) Montage Schirmauflageblech für Motorleitung 22 kW 1.7 Nm (15 lb-in)
  • Page 24 Mechanische Installation Vorbereitung Montage Schirmauflageblech für Motorleitung 30 kW bis 45 kW 1.7 Nm (15 lb-in) P 2 Z...

  • Page 25: Abmessungen

    Mechanische Installation Vorbereitung Montage Schirmauflageblech für Motorleitung 55 kW bis 110 kW ❶ TX 20 ❷ ❸ 4 x TX 25 ❹ 6 Nm 53.1 lb-in 4 x TX 25 Abmessungen Die angegebenen Einbaufreiräume sind Mindestmaße, um die ausreichende Luftzirkulation für die Kühlung zu gewährleisten.
  • Page 26 Mechanische Installation Abmessungen 0.37 kW ... 4 kW Die Abmessungen in mm gelten für: 0.37 kW I95AE137D 0.55 kW I95AE155D I95AE155F 0.75 kW I95AE175D I95AE175F 1.5 kW I95AE215D 2.2 kW I95AE222C I95AE222F 4 kW I95AE240F...
  • Page 27 Mechanische Installation Abmessungen 0.5 HP ... 5 HP Die Abmessungen in inch gelten für: 0.5 HP I95AE137D 0.75 HP I95AE155D I95AE155F 1 HP I95AE175D I95AE175F 2 HP I95AE215D 3 HP I95AE222C I95AE222F 5 HP I95AE240F...
  • Page 28 Mechanische Installation Abmessungen 4 kW ... 15 kW Die Abmessungen in mm gelten für: 4 kW I95AE240C 5.5 kW I95AE255C 7.5 kW I95AE275F 11 kW I95AE311F 15 kW I95AE315F...
  • Page 29 Mechanische Installation Abmessungen 5 HP ... 20 HP Die Abmessungen in inch gelten für: 5 HP I95AE240C 7.5 HP I95AE255C 10 HP I95AE275F 15 HP I95AE311F 20 HP I95AE315F...
  • Page 30 Mechanische Installation Abmessungen 22 kW Die Abmessungen in mm gelten für: 22 kW I95AE322F...
  • Page 31 Mechanische Installation Abmessungen 30 HP Die Abmessungen in inch gelten für: 30 HP I95AE322F...
  • Page 32 Mechanische Installation Abmessungen 30 kW ... 45 kW Die Abmessungen in mm gelten für: 30 kW I95AE330F 45 kW I95AE345F...
  • Page 33 Mechanische Installation Abmessungen 40 HP ... 60 HP Die Abmessungen in inch gelten für: 40 HP I95AE330F 60 HP I95AE345F...
  • Page 34 Mechanische Installation Abmessungen 55 kW ... 75 kW Die Abmessungen in mm gelten für: 55 kW I95AE355F 75 kW I95AE375F...
  • Page 35 Mechanische Installation Abmessungen 75 HP ... 100 HP Die Abmessungen in inch gelten für: 75 HP I95AE355F 100 HP I95AE375F...
  • Page 36 Mechanische Installation Abmessungen 90 kW ... 110 kW Die Abmessungen in mm gelten für: 90 kW I95AE390F 110 kW I95AE411F...
  • Page 37 Mechanische Installation Abmessungen 125 HP ... 150 HP Die Abmessungen in inch gelten für: 125 HP I95AE390F 150 HP I95AE411F...

  • Page 38: Elektrische Installation

    Elektrische Installation EMV-gerechte Installation Elektrische Installation Wichtige Hinweise GEFAHR! Lebensgefahr durch Stromschlag! Tod oder schwere Verletzungen ▶ Schalten Sie den Inverter spannungslos, bevor Sie am Inverter arbeiten. ▶ Inverter bis 45 kW (60 hp): Warten Sie nach dem Abschalten der Netzspannung mindestens 5 min, bevor Sie mit den Arbeiten beginnen.

  • Page 39: Anschluss Nach Ul

    ▶ Les variateurs avec une tension assignée mini de 480 V doivent être utilisés avec une inductance de ligne raccordée en série à un réseau électrique triphasé. ▶ Se reporter au tableau ci-dessous pour connaître les désignations de type Lenze.
  • Page 40 Elektrische Installation Anschluss nach UL Wichtige Hinweise Inverter Operating conditions Line reactor - Lenze type designation EZAELN3040 400 V EZAELN3035 I95AE315F E84AZESR1834 I0FAE315F 480 V EZAELN3025 EZAELN3020 EZAELN3063 EZAELN3050 400 V I95AE322F EZAELN3045 E84AZESM2234 I0FAE322F EZAELN3040 EZAELN3035 EZAELN3080 EZAELN3063 400 V...
  • Page 41 Elektrische Installation Anschluss nach UL Wichtige Hinweise WARNUNG! ▶ UL marking ▶ Suitable for motor group installation or use on a circuit capable of delivering not more than the rms sym- metrical amperes (SCCR) of the drive at its rated voltage. ▶...

  • Page 42: Absicherungsdaten

    Elektrische Installation Anschluss nach UL Absicherungsdaten Absicherungsdaten Branch Circuit Protection (BCP) Short Circuit Current Ratings (SCCR) with Standard Fuses and Circuit Breaker (Tested per UL61800-5-1, reference UL file E132659) These devices are suitable for motor group installation when used with Standard Fuses and Circuit Breaker. For single motor installation, if the fuse value indicated is higher than 400 % of the motor current (FLA), the fuse value has to be calculated.
  • Page 43 Elektrische Installation Anschluss nach UL Absicherungsdaten Short Circuit Current Ratings (SCCR) with Semiconductor Fuses (Tested per UL61800-5-1, reference UL file E132659) These devices are suitable for standard installation when used with Semiconductor Fuses. For single motor installation, if the fuse value indicated is higher than 400 % of the motor current (FLA), the fuse value has to be calculated.
  • Page 44 Elektrische Installation Anschluss nach UL Absicherungsdaten Max. rated Manufacturer Designation current FWC-6A10F FWP-5A14Fa, FWP-5B FWC-10A10F FWP-10A14Fa, FWP-10B 170M1308, 170M1358, 170M1408 FWC-16A10F FWP-15A14Fa, FWP-15B 170M1309, 170M1359, 170M1409 FWC-20A10F FWP-20A14Fa, FWP-20A22F, FWP-20B 170M1310, 170M1360, 170M1410 FWC-25A10F FWP-25A14Fa, FWP-25A22F, FWP-25B 170M1311, 170M1361, 170M1411 Eaton/Bussmann FWC-32A10F FWP-32A14Fa, FWP-32A22F, FWP-35B...

  • Page 45: Dc Circuit Protection

    Elektrische Installation Anschluss nach UL Absicherungsdaten DC Circuit Protection Short Circuit Current Ratings (SCCR) with Semiconductor Fuses (Tested per UL61800-5-1, reference UL file E132659) Umrichter Alternate Fuse (Semiconductor Fuse) Mains Rated power SCCR Max. rated current 230 V, 1/3-ph 0.37 230 V, 1/3-ph 0.55 0.75...

  • Page 46: Netzanschluss

    (+19.2 V ... +28.8 V) (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Abb. 1: Anschlussbeispiel Start/Stopp Lenze-Systemleitung Sicherungen Gestrichelt dargestellt = Optionen Netzschütz Einen Anschlussplan für die Klemme X1 finden Sie unter: 4Basic Safety - STO ^ 76 Einen Anschlussplan für die Klemmen X82 und X83 finden Sie unter:...

  • Page 47: Klemmendaten

    Elektrische Installation Netzanschluss 1-phasiger Netzanschluss 230/240 V Klemmendaten Bemessungsleistung 0.37 ... 1.5 Beschreibung des Anschlus- Netzanschluss Anschluss X100 Anschlusstyp Steckbar Max. Leitungsquerschnitt mm² Max. Leitungsquerschnitt Abisolierlänge Abisolierlänge Anziehdrehmoment Anziehdrehmoment lb-in Benötigtes Werkzeug 0.5 x 3.0 Bemessungsleistung 0.37 ... 1.5 Beschreibung des Anschlus- PE-Anschluss Anschluss Max.

  • Page 48: 3-Phasiger Netzanschluss 230/240 V

    (+19.2 V ... +28.8 V) (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Abb. 2: Anschlussbeispiel Start/Stopp Lenze-Systemleitung Sicherungen Gestrichelt dargestellt = Optionen Netzschütz Einen Anschlussplan für die Klemme X1 finden Sie unter: 4Basic Safety - STO ^ 76 Einen Anschlussplan für die Klemmen X82 und X83 finden Sie unter:...

  • Page 49: Klemmendaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 230/240 V Klemmendaten Bemessungsleistung 0.37 ... 2.2 4 ... 5.5 Beschreibung des Anschlus- Netzanschluss Anschluss X100 Anschlusstyp Steckbar Max. Leitungsquerschnitt mm² Max. Leitungsquerschnitt Abisolierlänge Abisolierlänge 0.55 Anziehdrehmoment Anziehdrehmoment lb-in Benötigtes Werkzeug 0.5 x 3.0 0.8 x 4.0 Bemessungsleistung 0.37 ...

  • Page 50: Absicherungsdaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 230/240 V Absicherungsdaten Eine Fehlerstrom-Schutzeinrichtung (RCD) ist optional. Umrichter Schmelzsicherung Sicherungsautomat Max. Bemes- Max. Bemes- Charakteristik Charakteristik sungsstrom sungsstrom I95AE137D gG/gL, gRL ≥30 Typ B I95AE155D gG/gL, gRL ≥30 Typ B I95AE175D gG/gL, gRL ≥30 Typ B I95AE215D gG/gL, gRL...

  • Page 51: Anschlusspläne

    (+19.2 V ... +28.8 V) (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Abb. 3: Anschlussbeispiel Start/Stopp Lenze-Systemleitung Sicherungen Gestrichelt dargestellt = Optionen Netzschütz Einen Anschlussplan für die Klemme X1 finden Sie unter: 4Basic Safety - STO...

  • Page 52: 3-Phasiger Netzanschluss 400 V

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 400 V Einen Anschlussplan für die Klemmen X82 und X83 finden Sie unter: 4Extended Safety ^ 79 Klemmendaten Bemessungsleistung 0.55 ... 4 7.5 ... 15 30 ... 45 55 ... 75 90 ... 110 Beschreibung des Anschlus- Netzanschluss Anschluss X100...

  • Page 53: Absicherungsdaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 400 V Absicherungsdaten Eine Fehlerstrom-Schutzeinrichtung (RCD) ist optional. Umrichter Schmelzsicherung Sicherungsautomat Max. Bemes- Max. Bemes- Charakteristik Charakteristik sungsstrom sungsstrom I95AE155F gG/gL, gRL ≥30 Typ B I95AE175F gG/gL, gRL ≥30 Typ B I95AE222F gG/gL, gRL ≥30 Typ B I95AE240F gG/gL, gRL...

  • Page 54: 3-Phasiger Netzanschluss 480 V

    (+19.2 V ... +28.8 V) (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Abb. 4: Anschlussbeispiel Start/Stopp Lenze-Systemleitung Sicherungen Gestrichelt dargestellt = Optionen Netzschütz Einen Anschlussplan für die Klemme X1 finden Sie unter: 4Basic Safety - STO ^ 76 Einen Anschlussplan für die Klemmen X82 und X83 finden Sie unter:...

  • Page 55: Klemmendaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 480 V Klemmendaten Bemessungsleistung 0.55 ... 4 7.5 ... 15 30 ... 45 55 ... 75 90 ... 110 Beschreibung des Anschlus- Netzanschluss Anschluss X100 Anschlusstyp Steckbar Nicht steckbar Max. Leitungsquerschnitt mm² Max. Leitungsquerschnitt Abisolierlänge Abisolierlänge 0.55 0.75...

  • Page 56: Absicherungsdaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 480 V Absicherungsdaten Eine Fehlerstrom-Schutzeinrichtung (RCD) ist optional. Umrichter Schmelzsicherung Sicherungsautomat Max. Bemes- Max. Bemes- Charakteristik Charakteristik sungsstrom sungsstrom I95AE155F gG/gL, gRL ≥30 Typ B I95AE175F gG/gL, gRL ≥30 Typ B I95AE222F gG/gL, gRL ≥30 Typ B I95AE240F gG/gL, gRL...

  • Page 57: Anschluss An Das It-Netz

    Elektrische Installation Anschluss an das IT-Netz Anschluss an das IT-Netz HINWEIS Interne Bauteile haben Erdpotenzial Mögliche Folge: Die Überwachungseinrichtungen des IT-Netzes sprechen an. ▶ Trenntransformator vorschalten. ▶ Vor dem Anschluss an ein IT-Netz unbedingt die auf dem Produkt mit "IT" gekennzeichneten Schrauben entfernen.
  • Page 58 Elektrische Installation Anschluss an das IT-Netz I95AE322F...
  • Page 59 Elektrische Installation Anschluss an das IT-Netz I95AE330F, I95AE345F I95AE355F, I95AE375F...
  • Page 60 Elektrische Installation Anschluss an das IT-Netz I95AE390F, I95AE411F...

  • Page 61: Anschluss Versorgungsspannung

    Elektrische Installation Anschluss Versorgungsspannung Anschluss Versorgungsspannung Eine externe 24-V-Versorgungsspannung an X5:24E/GE ist für die Versorgung der Steuerelektronik erforder- lich. Wird die Steuerelektronik unabhängig vom AC-Netz des Inverters versorgt, können Einstellungen des Inver- ters auch bei abgeschaltetem AC-Netz vorgenommen werden. Die Kommunikation über vorhandene Netz- werke bleibt ebenfalls erhalten.

  • Page 62: Anschluss Motorhaltebremse

    Elektrische Installation Anschluss Motorhaltebremse Anschluss Motorhaltebremse Der Inverter ist ausgelegt für 24-V-Bremsen. Die Motorhaltebremse wird an X106 angeschlossen und über X107 versorgt. GEFAHR! Verlust der sicheren Trennung Die sichere Trennung der Steuerkarte vom Netzpotenzial wird aufgehoben, wenn Motor und Motorhalte- bremse über eine Systemleitung angeschlossen werden UND X5 und X107 über ein gemeinsames Netzteil versorgt werden.
  • Page 63 Elektrische Installation Anschluss Motorhaltebremse Anschluss Motorhaltebremse Klemme X106: BD1, BD2 Ansteuerung einer Motorhaltebremse mit oder ohne Bremsenspannungsabsenkung Pegel LOW: < +5, HIGH: > +15 Max. Ausgangsstrom 0.37 ... 15 kW A 22 ... 110 kW Zykluszeit Kurzschlussfestigkeit Zeitlich unbegrenzt Schutzbeschaltung Freilaufdiode und Funkenlösch- glied integriert Max.

  • Page 64: Anschluss Bremswiderstand

    Elektrische Installation Anschluss Bremswiderstand Anschluss Bremswiderstand Verwenden Sie eigensichere Bremswiderstände, um auf eine getrennte Abschaltvorrichtung (z. B. ein Schütz) verzichten zu können. Kurze Anschlussleitungen bis 0.5 m Bis 0.5 m Leitungslänge können die Leitung des Bremswiderstands und die Leitung der Temperaturüberwa- chung verdrillt ausgeführt werden.
  • Page 65 Elektrische Installation Anschluss Bremswiderstand Lange Anschlussleitungen bis max. 5 m Die Leitung des Bremswiderstands muss geschirmt sein. Die maximale Länge beträgt 5 m. Für die Leitung der Temperaturüberwachung ist das Verdrillen ausreichend. RB1 RB2 T1 T2 " " ② ① Abb.

  • Page 66: Steueranschlüsse

    Elektrische Installation Steueranschlüsse Steueranschlüsse Digitaleingänge X3: DI1, DI2, DI3, DI4 / GI Schaltungstyp Parametrierbar Verwendung 1 Standard-Digitaleingang Verwendung 2 Touch-Probe-Eingang Maximal 8 Marken pro ms erfassbar mit einer zeitlichen Auflösung von 10 ns. Schaltpegel PNP < + 5 IEC 61131-2, Typ 1 HIGH >...

  • Page 67: Anschluss Motorgeber

    Elektrische Installation Anschluss Lastgeber/Leitgeber Anschluss Motorgeber Pinbelegung Resolveranschluss Anschluss Beschreibung des Anschlusstyp Resolver Anschlusses +REF -REF n.c. +COS Resolver Sub-D 9-polig -COS +SIN -SIN TEMP+ TEMP- Pinbelegung Multi-Encoderanschluss Anschluss Beschreibung des Anschlusstyp Encodertyp Anschlusses SinCos inkremental inkremental n.c. TEMP- TEMP- Encoder Sub-D 15-polig n.c.

  • Page 68: Anschluss Einkabeltechnologie (Oct) Über Hiperface Dsl

    Anschluss Einkabeltechnologie (OCT) über HIPERFACE DSL® Anschluss Einkabeltechnologie (OCT) über HIPERFACE DSL® Voraussetzungen • Die Einkabeltechnologie (OCT) ist mit Lenze-Servomotoren MCS und m850 möglich. • Der Motor muss mit einem HIPERFACE DSL®-Geber ausgestattet sein. • Als Verbindungsleitung muss die Lenze-Hybridleitung EYP0080AxxxxM11A00 oder EYP0080AxxxxM12A00 verwendet werden.
  • Page 69 Elektrische Installation Anschluss Einkabeltechnologie (OCT) über HIPERFACE DSL® Abb. 9: Leitungskonfektionierung Hybridleitung Leitfolie Schirm Schrumpfschlauch Umrichter I95AE 137D 155D 175D 215D 222C 240C 255C 155F 175F 222F 240F 275F 311F 315F Bemessungsleistung 0.37 0.55 0.75 Bemessungsleistung 0.75 Abisolierlänge...

  • Page 70: Netzwerke

    Elektrische Installation Netzwerke EtherCAT Netzwerke EtherCAT LED "RUN" (grün) Blinkmuster Zustand Bedeutung Versorgungsspannung nicht vorhanden Initialisation (Init) Netzwerk nicht aktiv Kein Datentransfer Pre-Operational (Pre-Op) Zugriff auf Parameter und Objekte möglich Kein Prozessdatentransfer blinkt 1:1 Safe-Operational (Safe-Op) Prozesseingangsdaten (Inputs) sind gültig blitzt Operational (Op) Prozessdatentransfer mit gültigen Inputs und Outputs in Aktion...

  • Page 71: Ethernet/Ip

    Elektrische Installation Netzwerke EtherNet/IP EtherNet/IP Verbindungsstatus Die LEDs an den RJ45-Buchsen zeigen den Verbindungsstatus zum Netzwerk an: LED "Link" (grün) Zustand/Bedeutung Keine Verbindung zum Netzwerk. Physikalische Verbindung zum Netzwerk ist vorhanden. LED "Activity" (gelb) Zustand/Bedeutung Kein Datentransfer. Daten werden über das Netzwerk ausgetauscht. an oder flackert Netzwerkstatus Die LEDs "NS"...
  • Page 72 Elektrische Installation Netzwerke EtherNet/IP Typische Topologien Linie Baum Ring Scanner Switch Adapter Busbezogene Information Bezeichnung EtherNet/IP Kommunikationsmedium Ethernet 10 MBit/s, 100 MBit/s, Halb- duplex, Vollduplex Verwendung Anbindung des Inverter an ein Ether- Net/IP-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung X266 X267...

  • Page 73: Profinet

    Elektrische Installation Netzwerke PROFINET PROFINET Verbindungsstatus Die LEDs an den RJ45-Buchsen zeigen den Verbindungsstatus zum Netzwerk an: LED "Link" (grün) Zustand/Bedeutung Keine Verbindung zum Netzwerk. Physikalische Verbindung zum Netzwerk ist vorhanden. LED "Activity" (gelb) Zustand/Bedeutung Kein Datentransfer. Daten werden über das Netzwerk ausgetauscht. an oder flackert Netzwerkstatus Die LEDs "BUS RDY"...

  • Page 74: On-Board-Ethercat

    Elektrische Installation Netzwerke On-Board-EtherCAT Busbezogene Information Bezeichnung PROFINET RT Kommunikationsmedium Ethernet 100 MBit/s, Vollduplex Verwendung Anbindung als PROFINET IO Device Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung X256 X257 On-Board-EtherCAT LED "RUN" (grün) Blinkmuster Zustand Bedeutung Versorgungsspannung nicht vorhanden. Initialisation (Init) Netzwerk nicht aktiv Kein Datentransfer Pre-Operational (Pre-Op)

  • Page 75: Funktionale Sicherheit

    Elektrische Installation Funktionale Sicherheit Funktionale Sicherheit GEFAHR! Bei unsachgemäßer Installation der Sicherheitstechnik können Antriebe unkontrolliert anlaufen. Mögliche Folge: Tod oder schwere Verletzungen ▶ Nur qualifiziertes Personal darf Sicherheitstechnik installieren und in Betrieb nehmen. ▶ Alle Steuerungskomponenten (Schalter, Relais, SPS, ...) müssen die Anforderungen der EN ISO 13849−1 und der EN ISO 13849−2 erfüllen.

  • Page 76: Basic Safety - Sto

    Elektrische Installation Funktionale Sicherheit Basic Safety - STO Basic Safety - STO Basic Safety - STO ist Bestandteil der Produktvariante i95AExxxF1A. GEFAHR! Mit der Funktion "Sicher abgeschaltetes Moment" (STO) ist ohne zusätzliche Maßnahmen kein "Not‑Aus" nach EN 60204−1 möglich. Zwischen Motor und Inverter gibt es keine galvanische Trennung und keinen Ser- viceschalter oder Reparaturschalter! Mögliche Folge: Tod oder schwere Verletzungen ▶...

  • Page 77: Anschlussplan

    Elektrische Installation Funktionale Sicherheit Basic Safety - STO Anschlussplan Die dargestellten Anschlusspläne sind lediglich Schaltungsbeispiele. Der Anwender ist verantwort- lich für die korrekte sicherheitstechnische Auslegung und die Auswahl der Komponenten! Aktive Sensoren Aktiver Sensor - Beispiel Lichtgitter Passive Sensoren +24 V DC 24 V SELV/PELV Passiver Sensor Passiver Sensor...

  • Page 78: Klemmendaten

    Elektrische Installation Funktionale Sicherheit Basic Safety - STO Klemmendaten Spezifikation Einheit min. typ. max. SIA, SIB LOW-Signal HIGH-Signal Einschaltzeit Abschaltzeit Eingangsstrom Eingangs-Spitzenstrom Eingangskapazität SIA µF Eingangskapazität SIB Testimpulsdauer Testimpulsintervall Bezugspotenzial für SIA und SIB Einschaltzeit = Beginn steigende Flanke an SIA, SIB bis intern HIGH-Signal erkannt wird. Abschaltzeit = Beginn fallende Flanke an SIA, SIB bis intern LOW-Signal erkannt wird.

  • Page 79: Extended Safety

    Elektrische Installation Funktionale Sicherheit Extended Safety Extended Safety Extended Safety ist Bestandteil der Produktvariante i950AExxxF1C. GEFAHR! Verlust der Sicherheitsfunktion. Der Verlust der Sicherheitsfunktion führt zu einem unsicheren Zustand der Maschine. Der Maschinenzu- stand ist über die Sicherheitsfunktion nicht kontrollierbar. ▶ Die Leitungen S1 und S2 immer geschützt gemäß der Kategorie 4 nach EN ISO 13849-2 verlegen. Die LEDs zeigen den Zustand der Sicherheitstechnik.

  • Page 80: Anschlussplan

    Elektrische Installation Funktionale Sicherheit Extended Safety Anschlussplan ① " ② DC 24 V SELV PELV +24 V " ③ SHOM ④ ⑤ SHOM " ⑥ " " " " Abb. 10: Schaltungsbeispiel Bezeichnung Bedeutung Passiver Sensor mit Kanal A und B Geschützte Verlegung für Kategorie 4 nach EN ISO 13849-2 erforderlich.

  • Page 81: Klemmendaten

    Elektrische Installation Funktionale Sicherheit Extended Safety Klemmendaten Spezifikation Einheit min. typ. max. CLA, CLB SPS-Ausgang, IEC-61131-2, 24 V DC, 50 mA Ausgangsspannung Low Signal +0.8 Ausgangsspannung High Signal Ausgangsstrom Leitungskapazität Leitungswiderstand eines passiven Sensors Ω O1A, O1B SPS-Ausgang, IEC-61131-2, 24 V DC Ausgangsspannung Low Signal Ausgangsspannung High Signal Ausgangsstrom...

  • Page 82: Inbetriebnahme

    Inbetriebnahme Wichtige Hinweise Inbetriebnahme Die lnbetriebnahme hat zum Ziel, den lnverter als Bestandteil einer Maschine mit drehzahlverstellbarem Antriebssystem an seine Antriebsaufgabe anzupassen. Wichtige Hinweise GEFAHR! Fehlerhafte Verdrahtung kann zu unerwarteten Zuständen während der Inbetriebnahme führen. Mögliche Folgen: Tod, schwere Verletzungen oder Sachschäden Prüfen Sie vor dem Einschalten der Netzspannung: ▶...

  • Page 83: Bedienschnittstellen

    Abhängig vom lnverter gibt es eine oder mehrere Möglichkeiten auf die Geräteparameter, die zur Anpassung der Antriebsaufgabe verfügbar sind, zuzugreifen. Einen einfachen Zugriff auf die Geräteparameter bietet das Lenze Engineering Tool »EASY Starter«. Dazu dient der Anschluss X16 als Schnittstelle für einen Engineering-PC.

  • Page 84: Engineering Tool "Easy Starter

    Inbetriebnahme Bedienschnittstellen Engineering Tool »EASY Starter« Engineering Tool »EASY Starter« Der »EASY Starter« ist eine PC-Software, die speziell ausgelegt ist für die Inbetriebnahme und Diagnose des Inverters. • »EASY Starter« Download Beispiel-Screenshot: Im oberen Bereich der Registerkarte Einstellungen wird die Abfolge der wesentlichen fünf lnbetriebnahme- schritte abgebildet.

  • Page 85: Verbindung Zwischen Inverter Und "Easy Starter" Aufbauen

    Inbetriebnahme Inbetriebnahme durchführen Verbindung zwischen Inverter und »EASY Starter« aufbauen Für die Inbetriebnahme des Inverters mit dem »EASY Starter« ist eine Kommunikationsverbindung zum Inverter erforderlich. Diese kann nur kabelgebunden aufgebaut werden. So stellen Sie eine Kommunikationsverbindung über den Engineering-Port X16 zum Inverter her: Voraussetzungen •...

  • Page 86: Parametereinstellungen Speichern

    Inbetriebnahme Parametereinstellungen speichern Parametereinstellungen mit dem »EASY Starter« speichern Parametereinstellungen speichern Im Betrieb mit dem Geräteprofil CiA 402 (Parameter 0x4000 = CiA [0]) werden keine Einstellungen gespei- chert. Die Einstellungen werden beim Start von der übergeordneten Steuerung übertragen. Beim Einsatz von Applikationen dient die SD-Karte mit den Lizenzdaten auch als Speichermedium.

  • Page 87: Diagnose Und Störungsbeseitigung

    Diagnose und Störungsbeseitigung LED-Statusanzeigen Diagnose und Störungsbeseitigung LED-Statusanzeigen Hinweise zu einigen Betriebszuständen erhalten Sie schnell über die LED-Statusanzeigen "RDY" und "ERR" auf der Frontseite des Inverters. LED "RDY" (blau) LED "ERR" (rot) Zustand/Bedeutung Versorgungsspannung nicht vorhanden. Initialisierung läuft (Inverter wird gestartet.) Sicher abgeschaltetes Moment (STO) aktiv.

  • Page 88: Technische Daten

    Technische Daten Angaben zur EMV Technische Daten Normen und Einsatzbedingungen Konformitäten und Approbationen Konformitäten Maschinenrichtlinie, nur relevant für (zulässige) Sicher- 2006/42/EG heitsbauteile wie Geber oder Bremse 2014/30/EU EMV-Richtlinie (Bezug: CE-typisches Antriebssystem) Eurasische Konformität: Elektromagnetische Verträg- TP TC 020/2011 lichkeit von technischen Erzeugnissen Eurasische Konformität: Sicherheit von Niederspan- TP TR 004/2011 nungsausrüstung...

  • Page 89: Motoranschluss

    Technische Daten Normen und Einsatzbedingungen Netzbedingungen Motoranschluss Anforderungen an die geschirmte Motorleitung < 150/300 pF/m C-Ader-Ader/C-Ader-Schirm ≥ 4 mm² / AWG 12 Kapazitätsbelag < 75/150 pF/m C-Ader-Ader/C-Ader-Schirm ≤ 2.5 mm² / AWG 14 U = Effektivwert Außenleiter zu Außenleiter Uo/U = 0.6/1.0 kV Spannungsfestigkeit Uo = Effektivwert Außenleiter zu PE U ≥...

  • Page 90: 1-Phasiger Netzanschluss 230/240 V

    Technische Daten 1-phasiger Netzanschluss 230/240 V Bemessungsdaten 1-phasiger Netzanschluss 230/240 V Bemessungsdaten Diese Umrichter haben kein integriertes Funkentstörfilter in der AC-Netzeinspeisung. Um die EMV-Anforderungen nach EN 61800−3 zu erfüllen, muss ein externes EMV-Filter nach IEC EN 60939 eingesetzt werden. Der Anwender muss nachweisen, dass die Konformität zur EN 61800−3 erfüllt wird. Umrichter I95AE 137D...

  • Page 91: 3-Phasiger Netzanschluss 230/240 V

    Technische Daten 3-phasiger Netzanschluss 230/240 V Bemessungsdaten 3-phasiger Netzanschluss 230/240 V Bemessungsdaten Diese Umrichter haben kein integriertes Funkentstörfilter in der AC-Netzeinspeisung. Um die EMV-Anforderungen nach EN 61800−3 zu erfüllen, muss ein externes EMV-Filter nach IEC EN 60939 eingesetzt werden. Der Anwender muss nachweisen, dass die Konformität zur EN 61800−3 erfüllt wird. Umrichter I95AE 137D...

  • Page 92: 3-Phasiger Netzanschluss 400 V

    Technische Daten 3-phasiger Netzanschluss 400 V Bemessungsdaten 3-phasiger Netzanschluss 400 V Bemessungsdaten Umrichter I95AE 155F 175F 222F 240F 275F 311F 315F 322F 330F 345F 355F 375F Bemessungsleistung 0.55 0.75 Bemessungsleistung 0.75 Netzspannungsbereich 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Ausgangsspannung 3 AC 0 - 400/480 V Netzbemessungsstrom...
  • Page 93 Technische Daten 3-phasiger Netzanschluss 400 V Bemessungsdaten Umrichter I95AE 390F 411F Bemessungsleistung Bemessungsleistung Netzspannungsbereich 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Ausgangsspannung 3 AC 0 - 400/480 V ohne Netzdrossel mit Netzdrossel Ausgangsscheinleistung Ausgangsbemessungsstrom 2 kHz 4 kHz 8 kHz 16 kHz...

  • Page 94: 3-Phasiger Netzanschluss 480 V

    Technische Daten 3-phasiger Netzanschluss 480 V Bemessungsdaten 3-phasiger Netzanschluss 480 V Bemessungsdaten Umrichter I95AE 155F 175F 222F 240F 275F 311F 315F 322F 330F 345F 355F 375F Bemessungsleistung 0.55 0.75 Bemessungsleistung 0.75 Netzspannungsbereich 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Ausgangsspannung 3 AC 0 - 400/480 V Netzbemessungsstrom...
  • Page 95 Technische Daten 3-phasiger Netzanschluss 480 V Bemessungsdaten Umrichter I95AE 390F 411F Bemessungsleistung Bemessungsleistung Netzspannungsbereich 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Ausgangsspannung 3 AC 0 - 400/480 V ohne Netzdrossel mit Netzdrossel Ausgangsscheinleistung Ausgangsbemessungsstrom 2 kHz 4 kHz 8 kHz 16 kHz...

  • Page 96: Umwelthinweise Und Recycling

    Gegebenenfalls enthaltene Batterien/Akkus sind auf die Lebensdauer des Produkts ausgelegt und müssen vom Endnutzer weder getauscht noch anderweitig entfernt werden. Die Lenze-Produkte werden in der Regel mit Verpackungen aus Pappe oder Kunststoff verkauft. Diese Verpa- ckungen entsprechen der EU-Richtlinie 94/62/EG über Verpackungen und Verpackungsabfälle (Verpackungs- richtlinie).
  • Page 97 Contents Contents About this document Further documents Notations and conventions Safety instructions Basic safety instructions Application as directed Foreseeable misuse Residual hazards Product information Identification of the products Product codes Nameplates Features Licence information Mechanical installation Preparation Dimensions...
  • Page 98 Contents Electrical installation Important notes EMC-compliant installation Connection according to UL Important notes Fusing data Branch Circuit Protection (BCP) DC Circuit Protection Mains connection 1-phase mains connection 230/240 V Connection diagrams Terminal data Fusing data 3-phase mains connection 230/240 V Connection diagrams Terminal data Fusing data...
  • Page 99 Contents Commissioning Important notes Operating interfaces Engineering tool »EASY Starter« Generate a connection between inverter and »EASY Starter« Commissioning Saving the parameter settings Save parameter settings with »EASY Starter« Diagnostics and fault elimination LED status display Technical data Standards and operating conditions Conformities and approvals Protection of persons and device protection EMC data...

  • Page 100: About This Document

    Download in different formats from the EASY Product Finder EPLAN macros Project planning, documentation and management of projects for EPLAN P8. These media can be found here: Lenze.com Information and tools with regard to the Lenze products can be found on the Internet: www.Lenze.com à Downloads...

  • Page 101: Notations And Conventions

    About this document Notations and conventions Notations and conventions Conventions are used in this document to distinguish between different types of information. Numeric notation Decimal separator Point Generally shown as a decimal point. Example: 1 234.56 Warnings UL Warnings Are used in English and French. UR warnings Text Engineering Tools...

  • Page 102: Safety Instructions

    The procedural notes and circuit details described are only proposals. It is up to the user to check whether they can be adapted to the particular applications. Lenze does not take any responsibility for the suitability of the procedures and circuit proposals described.

  • Page 103: Application As Directed

    Safety instructions Foreseeable misuse Application as directed • The product serves to control three-phase AC motors and servo motors. • The product must only be actuated with motors that are suitable for the operation with inverters. • The product is not a household appliance, but is only designed as a component for commercial or professional use in terms of EN 61000−3−2.

  • Page 104: Residual Hazards

    Safety instructions Residual hazards Residual hazards Even if notes given are taken into consideration and protective measures are implemented, the occurrence of residual risks cannot be fully prevented. The user must take the residual hazards mentioned into consideration in the risk assessment for his/her machine/system.
  • Page 105 Safety instructions Residual hazards Protection of the machine/system Drives can reach dangerous overspeeds. • E. g. by setting high output frequencies in connection with motors and machines not suitable for this purpose. • The inverters do not provide protection against such operating conditions. For this purpose, use additional components.

  • Page 106: Product Information

    Product information Product codes Product information Identification of the products In tables, the first 9 digits of the corresponding product code are used to identify the products: Product codes I 9 5 A E □□□ F 1 □ □ □ 0 □ □ □ □ Product type Inverters Product family...

  • Page 107: Nameplates

    Product information Identification of the products Nameplates Nameplates Position and meaning of the nameplates Complete inverter Component (options) ① ① ② ① ① Nameplate at front top: Technical data, type and Type and serial number of the component ① ① serial number of the inverter Nameplate at the side: Technical data of the ②...

  • Page 108: Features

    Product information Features Features Power range 0.37 kW ... 4 kW PE connection X100 Mains connection DC bus X101 Option IT screw Shielding of control connections 24 V supply Control electronics X2x6 Network Network status LEDs Option X2x7 Network Option X236 On-board EtherCAT IN Inverter status LEDs...
  • Page 109 Product information Features Power range 5.5 kW ... 15 kW X100 Mains connection X101 DC bus Option PE connection Shielding of control connections 24 V supply Control electronics Network status LEDs X2x6 Network Option X2x7 Network X236 On-board EtherCAT IN Option Inverter status LEDs X237...
  • Page 110 Product information Features Power range 22 kW X100 Mains connection/DC bus PE connection Shielding of control connections 24 V supply Control electronics Network status LEDs X2x6 Network Option X2x7 Network On-board EtherCAT IN X236 Option X237 On-board EtherCAT OUT Inverter status LEDs Basic Safety - STO Control terminal SD card...
  • Page 111 Product information Features Power range 30 kW ... 45 kW Shielding of control X100 Mains connection/DC bus connections 24 V supply PE connection Control electronics X2x6 Network Network status LEDs Option X2x7 Network On-board EtherCAT Option X236 Inverter status LEDs On-board EtherCAT X237 Basic Safety - STO...
  • Page 112 Product information Features Power range 55 kW ... 75 kW Shielding of X100 Mains connection/DC bus control connections PE connection IT screw 24 V supply Control electronics X2x6 Network Option Network status LEDs X2x7 Network Option On-board EtherCAT IN X236 Inverter status LEDs Basic Safety - STO X237...
  • Page 113 Product information Features Power range 90 kW ... 110 kW Mains connection/DC bus X100 Shielding of control connections PE connection IT screw 24 V supply Control electronics X2x6 Network Option Network status LEDs X2x7 Network Option On-board EtherCAT IN X236 Inverter status LEDs On-board EtherCAT OUT Basic Safety - STO...

  • Page 114: Licence Information

    Licence information Licence information Lenze Software may contain software elements that are licensed as free software or open source. The licensing terms and conditions of the open source software components used in this product will be available from firmware 1.3.5.1185 onwards.

  • Page 115: Mechanical Installation

    Mechanical installation Mechanical installation Preparation Installation of control shield plate up to 15 kW TX 20 1.7 Nm (15 lb-in) Installation of shield connection sheet for motor cable 22 kW 1.7 Nm (15 lb-in)
  • Page 116 Mechanical installation Preparation Installation of shield connection sheet for motor cable 30 kW to 45 kW 1.7 Nm (15 lb-in) P 2 Z...

  • Page 117: Dimensions

    Mechanical installation Preparation Installation of shield connection sheet for motor cable 55 kW to 110 kW ❶ TX 20 ❷ ❸ 4 x TX 25 ❹ 6 Nm 53.1 lb-in 4 x TX 25 Dimensions The specified installation clearances are minimum dimensions to ensure a sufficient air circulation for cooling purposes.
  • Page 118 Mechanical installation Dimensions 0.37 kW ... 4 kW The dimensions in mm apply to: 0.37 kW I95AE137D 0.55 kW I95AE155D I95AE155F 0.75 kW I95AE175D I95AE175F 1.5 kW I95AE215D 2.2 kW I95AE222C I95AE222F 4 kW I95AE240F...
  • Page 119 Mechanical installation Dimensions 0.5 HP ... 5 HP The dimensions in inches apply to: 0.5 HP I95AE137D 0.75 HP I95AE155D I95AE155F 1 HP I95AE175D I95AE175F 2 HP I95AE215D 3 HP I95AE222C I95AE222F 5 HP I95AE240F...
  • Page 120 Mechanical installation Dimensions 4 kW ... 15 kW The dimensions in mm apply to: 4 kW I95AE240C 5.5 kW I95AE255C 7.5 kW I95AE275F 11 kW I95AE311F 15 kW I95AE315F...
  • Page 121 Mechanical installation Dimensions 5 HP ... 20 HP The dimensions in inches apply to: 5 HP I95AE240C 7.5 HP I95AE255C 10 HP I95AE275F 15 HP I95AE311F 20 HP I95AE315F...
  • Page 122 Mechanical installation Dimensions 22 kW The dimensions in mm apply to: 22 kW I95AE322F...
  • Page 123 Mechanical installation Dimensions 30 HP The dimensions in inches apply to: 30 HP I95AE322F...
  • Page 124 Mechanical installation Dimensions 30 kW ... 45 kW The dimensions in mm apply to: 30 kW I95AE330F 45 kW I95AE345F...
  • Page 125 Mechanical installation Dimensions 40 HP ... 60 HP The dimensions in inches apply to: 40 HP I95AE330F 60 HP I95AE345F...
  • Page 126 Mechanical installation Dimensions 55 kW ... 75 kW The dimensions in mm apply to: 55 kW I95AE355F 75 kW I95AE375F...
  • Page 127 Mechanical installation Dimensions 75 HP ... 100 HP The dimensions in inches apply to: 75 HP I95AE355F 100 HP I95AE375F...
  • Page 128 Mechanical installation Dimensions 90 kW ... 110 kW The dimensions in mm apply to: 90 kW I95AE390F 110 kW I95AE411F...
  • Page 129 Mechanical installation Dimensions 125 HP ... 150 HP The dimensions in inches apply to: 125 HP I95AE390F 150 HP I95AE411F...

  • Page 130: Electrical Installation

    Electrical installation EMC-compliant installation Electrical installation Important notes DANGER! Danger to life due to electric shock! Death or serious injuries ▶ Deenergize the inverter before working on the inverter. ▶ Inverter up to 45 kW (60 hp): After switching off the mains voltage, wait for at least 5 minutes before you start working.

  • Page 131: Connection According To Ul

    ▶ Les variateurs avec une tension assignée mini de 480 V doivent être utilisés avec une inductance de ligne raccordée en série à un réseau électrique triphasé. ▶ Se reporter au tableau ci-dessous pour connaître les désignations de type Lenze.
  • Page 132 Electrical installation Connection according to UL Important notes Inverter Operating conditions Line reactor - Lenze type designation EZAELN3040 400 V EZAELN3035 I95AE315F E84AZESR1834 I0FAE315F 480 V EZAELN3025 EZAELN3020 EZAELN3063 EZAELN3050 400 V I95AE322F EZAELN3045 E84AZESM2234 I0FAE322F EZAELN3040 EZAELN3035 EZAELN3080 EZAELN3063...
  • Page 133 Electrical installation Connection according to UL Important notes WARNING! ▶ UL marking ▶ Suitable for motor group installation or use on a circuit capable of delivering not more than the rms symmetrical amperes (SCCR) of the drive at its rated voltage. ▶...

  • Page 134: Fusing Data

    Electrical installation Connection according to UL Fusing data Fusing data Branch Circuit Protection (BCP) Short Circuit Current Ratings (SCCR) with Standard Fuses and Circuit Breaker (Tested per UL61800-5-1, reference UL file E132659) These devices are suitable for motor group installation when used with Standard Fuses and Circuit Breaker. For single motor installation, if the fuse value indicated is higher than 400 % of the motor current (FLA), the fuse value has to be calculated.
  • Page 135 Electrical installation Connection according to UL Fusing data Short Circuit Current Ratings (SCCR) with Semiconductor Fuses (Tested per UL61800-5-1, reference UL file E132659) These devices are suitable for standard installation when used with Semiconductor Fuses. For single motor installation, if the fuse value indicated is higher than 400 % of the motor current (FLA), the fuse value has to be calculated.
  • Page 136 Electrical installation Connection according to UL Fusing data Max. rated Manufacturer Designation current FWC-6A10F FWP-5A14Fa, FWP-5B FWC-10A10F FWP-10A14Fa, FWP-10B 170M1308, 170M1358, 170M1408 FWC-16A10F FWP-15A14Fa, FWP-15B 170M1309, 170M1359, 170M1409 FWC-20A10F FWP-20A14Fa, FWP-20A22F, FWP-20B 170M1310, 170M1360, 170M1410 FWC-25A10F FWP-25A14Fa, FWP-25A22F, FWP-25B 170M1311, 170M1361, 170M1411 Eaton/Bussmann FWC-32A10F FWP-32A14Fa, FWP-32A22F, FWP-35B...

  • Page 137: Dc Circuit Protection

    Electrical installation Connection according to UL Fusing data DC Circuit Protection Short Circuit Current Ratings (SCCR) with Semiconductor Fuses (Tested per UL61800-5-1, reference UL file E132659) Inverters Alternate Fuse (Semiconductor Fuse) Mains Rated power SCCR Max. rated current 230 V, 1/3-ph 0.37 230 V, 1/3-ph 0.55...

  • Page 138: Mains Connection

    (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Fig. 11: Wiring example Start/stop Lenze system cable Fuses Dashed line = options Mains contactor A connection diagram for the terminal X1 can be found under:...

  • Page 139: Terminal Data

    Electrical installation Mains connection 1-phase mains connection 230/240 V Terminal data Rated power 0.37 ... 1.5 rated Connection description Mains connection Connection X100 Connection type Pluggable Max. cable cross-section mm² Max. cable cross-section Stripping length Stripping length Tightening torque Tightening torque lb-in Required tool 0.5 x 3.0...

  • Page 140: 3-Phase Mains Connection 230/240 V

    (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Fig. 12: Wiring example Start/stop Lenze system cable Fuses Dashed line = options Mains contactor A connection diagram for the terminal X1 can be found under:...

  • Page 141: Terminal Data

    Electrical installation Mains connection 3-phase mains connection 230/240 V Terminal data Rated power 0.37 ... 2.2 4 ... 5.5 rated Connection description Mains connection Connection X100 Connection type Pluggable Max. cable cross-section mm² Max. cable cross-section Stripping length Stripping length 0.55 Tightening torque Tightening torque...

  • Page 142: 3-Phase Mains Connection 400 V

    (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Fig. 13: Wiring example Start/stop Lenze system cable Fuses Dashed line = options Mains contactor A connection diagram for the terminal X1 can be found under:...

  • Page 143: Terminal Data

    Electrical installation Mains connection 3-phase mains connection 400 V A connection plan for the terminals X82 and X83 can be found under: 4Extended Safety ^ 170 Terminal data Rated power 0.55 ... 4 7.5 ... 15 30 ... 45 55 ... 75 90 ...

  • Page 144: Fusing Data

    Electrical installation Mains connection 3-phase mains connection 400 V Fusing data A residual current device (RCD) is optional. Inverters Fuse Circuit breaker Max. rated Max. rated Characteristic Characteristic Type current current I95AE155F gG/gL, gRL ≥30 Typ B I95AE175F gG/gL, gRL ≥30 Typ B I95AE222F...

  • Page 145: 3-Phase Mains Connection 480 V

    (+19.2 V ... +28.8 V) DC 24 V SELV/PELV (+19.2 V ... +28.8 V) Fig. 14: Wiring example Start/stop Lenze system cable Fuses Shown with dashes = options Mains contactor A connection diagram for the terminal X1 can be found under:...

  • Page 146: Terminal Data

    Electrical installation Mains connection 3-phase mains connection 480 V Terminal data Rated power 0.55 ... 4 7.5 ... 15 30 ... 45 55 ... 75 90 ... 110 rated Connection description Mains connection Connection X100 Connection type Pluggable Not pluggable Max.

  • Page 147: Fusing Data

    Electrical installation Mains connection 3-phase mains connection 480 V Fusing data A residual current device (RCD) is optional. Inverters Fuse Circuit breaker Max. rated Max. rated Characteristic Characteristic Type current current I95AE155F gG/gL, gRL ≥30 Typ B I95AE175F gG/gL, gRL ≥30 Typ B I95AE222F...

  • Page 148: Connection To The It System

    Electrical installation Connection to the IT system Connection to the IT system NOTICE Internal components have earth/ground potential Possible consequence: The monitoring devices of the IT system will be triggered. ▶ Upstream an isolation transformer. ▶ Before connection to an IT system be absolutely sure to remove the screws labeled with "IT" on the product.
  • Page 149 Electrical installation Connection to the IT system I95AE322F...
  • Page 150 Electrical installation Connection to the IT system I95AE330F, I95AE345F I95AE355F, I95AE375F...
  • Page 151 Electrical installation Connection to the IT system I95AE390F, I95AE411F...

  • Page 152: Supply Voltage Connection

    Electrical installation Supply voltage connection Supply voltage connection An external 24 V supply voltage to X5:24E/GE is necessary for supplying the control electronics. If the control electronics are supplied independently of the AC grid of the inverter, the inverter can also be configured when the AC grid is turned off.

  • Page 153: Motor Holding Brake Connection

    Electrical installation Motor holding brake connection Motor holding brake connection The inverter is designed for 24 V brakes. A motor holding brake is connected to X106 and supplied via X107. DANGER! Loss of the safe isolation Safe isolation of the control card from the mains potential is deactivated when the motor and motor holding brake are connected via a system cable AND X5 and X107 are supplied by a common power supply unit.
  • Page 154 Electrical installation Motor holding brake connection 24 V supply for motor holding brake Terminal X107: supply voltage brake + / - DC supply of X106 24B, GB External power supply unit SELV/PELV specification Rated input voltage +24 ± 20 % Max.

  • Page 155: Brake Resistor Connection

    Electrical installation Brake resistor connection Brake resistor connection Use intrinsically safe brake resistors to be able to dispense with a separate switch-off device (e.g. a contactor). Short connecting cables up to 0.5 m Up to a cable length of 0.5 m, the cable for the brake resistor and that of the temperature monitoring can be twisted.
  • Page 156 Electrical installation Brake resistor connection Long connecting cables up to max. 5 m The brake resistor cable must be shielded. The maximum length is 5 m. For the temperature monitoring cable, twisting is sufficient. RB1 RB2 T1 T2 " " ②...

  • Page 157: Control Connections

    Electrical installation Control connections Control connections Digital inputs X3: DI1, DI2, DI3, DI4 / GI Switching type Parameterizable Use case 1 Standard digital input Use case 2 Touch probe input Maximum of 8 markers per ms detectable with a temporal resolution of 10 ns. Switching level PNP <...

  • Page 158: Motor Encoder Connection

    Electrical installation Load encoder/master encoder connection Motor encoder connection Pin assignment of resolver connection Connection Connection Connection type Resolver description +REF - REF n.c. +COS Resolver Sub-D, 9-pole -COS +SIN -SIN TEMP+ TEMP- Pin assignment multi-encoder connection Connection Description of Connection type Encoder type connection...

  • Page 159: Connection Of One Cable Technology (Oct) Via Hiperface Dsl

    Connection of one cable technology (OCT) via HIPERFACE DSL® Preconditions • The one cable technology (OCT) is possible with MCS and m850 servo motors from Lenze. • The motor must be provided with a HIPERFACE DSL® encoder. • The Lenze hybrid cable EYP0080AxxxxM11A00 or EYP0080AxxxxM11A00 must be used as a connection cable.
  • Page 160 Electrical installation Connection of one cable technology (OCT) via HIPERFACE DSL® Fig. 19: Cable assembly Hybrid cable Conductive foil Shield Heat-shrinkable tube Inverter I95AE 137D 155D 175D 215D 222C 240C 255C 155F 175F 222F 240F 275F 311F 315F Rated power 0.37 0.55 0.75...

  • Page 161: Networks

    Electrical installation Networks EtherCAT Networks EtherCAT LED "RUN” (green) Blinking pattern Status Meaning Supply voltage not available Initialization (Init) Network not active No data transfer Pre-Operational (Pre-Op) Access to parameters and objects is possible No process data transfer Blinking 1:1 Safe-Operational (Safe-Op) Process input data (inputs) are valid Flashing Operational (Op)

  • Page 162: Ethernet/Ip

    Electrical installation Networks EtherNet/IP EtherNet/IP Connection status The LEDs at the RJ45 sockets show the connection status to the network: LED "link" (green) State/meaning Not connected to network. Physical connection to network available. LED "Activity" (yellow) State/meaning No data transfer. Data is being exchanged via the network.
  • Page 163 Electrical installation Networks EtherNet/IP Typical topologies Line Tree Ring Scanner Switch Adapter Bus-related information Name EtherNet/IP Communication medium Ethernet 10 Mbps, 100 Mbps, half duplex, full duplex Connection of the inverter to an EtherNet/IP network Connection system RJ45 Status display 2 LEDs Connection designation X266...

  • Page 164: Profinet

    Electrical installation Networks PROFINET PROFINET Connection status The LEDs at the RJ45 sockets show the connection status to the network: LED "link" (green) State/meaning Not connected to network. Physical connection to network available. LED "Activity" (yellow) State/meaning No data transfer. Data is being exchanged via the network.

  • Page 165: On-Board-Ethercat

    Electrical installation Networks On-board-EtherCAT Bus-related information Name PROFINET RT Communication medium Ethernet 100 Mbps, full duplex Connection as PROFINET IO Device Connection system RJ45 Status display 2 LEDs Connection designation X256 X257 On-board-EtherCAT LED "RUN” (green) Blinking pattern State Meaning No supply voltage.

  • Page 166: Functional Safety

    Electrical installation Functional safety Functional safety DANGER! Improper installation of the safety engineering system can cause an uncontrolled starting action of the drives. Possible consequence: Death or severe injuries ▶ Safety engineering systems may only be installed and commissioned by qualified personnel. ▶...

  • Page 167: Basic Safety - Sto

    Electrical installation Functional safety Basic Safety - STO Basic Safety - STO Basic Safety - STO is part of the product version i95AExxxF1A. DANGER! With the "Safe torque off" (STO) function, no “emergency‑stop" can be executed according to EN 60204−1 without additional measures.

  • Page 168: Connection Diagram

    Electrical installation Functional safety Basic Safety - STO Connection diagram The connection diagrams shown are only example circuits. The user is responsible for the correct safety-related design and selection of the components! Active sensors Active sensor - example of lightgrid Passive sensors +24 V DC 24 V SELV/PELV...

  • Page 169: Terminal Data

    Electrical installation Functional safety Basic Safety - STO Terminal data Specification Unit min. typ. max. SIA, SIB LOW signal HIGH signal Switch-on time Clear time Input current Input peak current Input capacitance SIA µF Input capacitance SIB Test pulse duration Test pulse interval Reference potential for SIA and SIB Runtime = Start of rising edge at SIA, SIB until internal HIGH signal is detected.

  • Page 170: Extended Safety

    Electrical installation Functional safety Extended Safety Extended Safety Extended safety is part of the product version i950AExxxF1A. DANGER! Loss of the safety function. A loss of the safety function causes an unsafe condition of the machine. The machine condition cannot be controlled via the safety function.

  • Page 171: Connection Diagram

    Electrical installation Functional safety Extended Safety Connection diagram ① " ② DC 24 V SELV PELV +24 V " ③ SHOM ④ ⑤ SHOM " ⑥ " " " " Fig. 20: Sample circuit Name Meaning Passive sensor with channel A and B Protected installation for category 4 according to EN ISO 13849-2 required.

  • Page 172: Terminal Data

    Electrical installation Functional safety Extended Safety Terminal data Specification Unit Min. Typ. Max. CLA, CLB PLC output, IEC-61131-2, 24 V DC, 50 mA Low signal output voltage +0.8 High signal output voltage Output current Cable capacity Cable resistance of a passive sensor Ω...

  • Page 173: Commissioning

    Commissioning Important notes Commissioning The purpose of commissioning is to adapt the inverter as part of a machine with a variable-speed drive system to its drive task. Important notes DANGER! Incorrect wiring can cause unexpected states during the commissioning phase. Possible consequences: death, severe injuries or damage to property Ensure the following before switching on the mains voltage: ▶...

  • Page 174: Operating Interfaces

    Depending on the inverter, there are one or several options for accessing the device parameters that are available for customizing the drive task. Simple access to the device parameters is provided by the Lenze Engineering Tool »EASY Starter«. Connection X16 is used as an interface for an engineering PC in this case.

  • Page 175: Engineering Tool "Easy Starter

    Commissioning Operating interfaces Engineering tool »EASY Starter« Engineering tool »EASY Starter« The »EASY Starter« is a PC software that is especially designed for the commissioning and diagnostics of the inverter. • »EASY Starter« Download Sample screenshot: The five main commissioning steps are shown in order towards the top of the Settings tab. Clicking on a link displays a corresponding interface containing the most important parameters that need to be set.

  • Page 176: Generate A Connection Between Inverter And "Easy Starter

    Commissioning Commissioning Generate a connection between inverter and »EASY Starter« For commissioning the inverter with the »EASY Starter«, a communication link with the inverter is required. This can be established in a wired manner only. How to establish a communication link via the X16 engineering port to the inverter: Preconditions •...

  • Page 177: Saving The Parameter Settings

    Commissioning Saving the parameter settings Save parameter settings with »EASY Starter« Saving the parameter settings During operation with the CiA 402 device profile (Parameter 0x4000 = CiA [0]), no settings are saved. The settings are transmitted when the master control is started. If applications are used, the SD card with the license data also serves as storage medium.

  • Page 178: Diagnostics And Fault Elimination

    Diagnostics and fault elimination LED status display Diagnostics and fault elimination LED status display The "RDY" and "ERR" LED status displays on the front of the inverter provide some quick information about certain operating states. "RDY" LED (blue) "ERR" LED (red) Status/meaning Supply voltage not available.

  • Page 179: Technical Data

    Technical data EMC data Technical data Standards and operating conditions Conformities and approvals Conformity Machinery Directive, only relevant for (permissible) 2006/42/EC safety components, such as encoder or brake 2014/30/EU EMC Directive (reference: CE-typical drive system) Eurasian conformity: Electromagnetic compatibility of TP TC 020/2011 technical means TP TR 004/2011...

  • Page 180: Motor Connection

    Technical data Standards and operating conditions Electrical supply conditions Motor connection Requirements for the shielded motor cable Capacitance per unit < 150/300 pF/m C-core-core/C-core-shield ≥ 4 mm² / AWG 12 length < 75/150 pF/m C-core-core/C-core-shield ≤ 2.5 mm² / AWG 14 U = r.m.s.

  • Page 181: 1-Phase Mains Connection 230/240 V

    Technical data 1-phase mains connection 230/240 V Rated data 1-phase mains connection 230/240 V Rated data These inverters do not have an integrated RFI filter in the AC mains supply. In order to meet the EMC requirements according to EN 61800−3, an external EMC filter according to IEC EN 60939 must be used.

  • Page 182: 3-Phase Mains Connection 230/240 V

    Technical data 3-phase mains connection 230/240 V Rated data 3-phase mains connection 230/240 V Rated data These inverters do not have an integrated RFI filter in the AC mains supply. In order to meet the EMC requirements according to EN 61800−3, an external EMC filter according to IEC EN 60939 must be used.

  • Page 183: 3-Phase Mains Connection 400 V

    Technical data 3-phase mains connection 400 V Rated data 3-phase mains connection 400 V Rated data Inverter I95AE 155F 175F 222F 240F 275F 311F 315F 322F 330F 345F 355F 375F Rated power 0.55 0.75 rated Rated power 0.75 rated Mains voltage range 3/PE AC 340 V ...
  • Page 184 Technical data 3-phase mains connection 400 V Rated data Inverter I95AE 390F 411F Rated power rated Rated power rated Mains voltage range 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Output voltage 3 AC 0 - 400/480 V without mains choke with mains choke Apparent output power...

  • Page 185: 3-Phase Mains Connection 480 V

    Technical data 3-phase mains connection 480 V Rated data 3-phase mains connection 480 V Rated data Inverter I95AE 155F 175F 222F 240F 275F 311F 315F 322F 330F 345F 355F 375F Rated power 0.55 0.75 rated Rated power 0.75 rated Mains voltage range 3/PE AC 340 V ...
  • Page 186 Technical data 3-phase mains connection 480 V Rated data Inverter I95AE 390F 411F Rated power rated Rated power rated Mains voltage range 3/PE AC 340 V ... 528 V, 45 Hz ... 65 Hz Output voltage 3 AC 0 - 400/480 V without mains choke with mains choke Apparent output power...

  • Page 187: Environmental Notes And Recycling

    Lenze products and their packaging: Lenze products are subject in part to EU Directive 2011/65/EU on the restriction of the use of certain hazardous substances in electrical and electronic devices (RoHS). This is documented accordingly in the EU Declaration of Conformity and with the CE mark.
  • Page 188 © 06/2020 | | 8.0 Lenze Automation GmbH Postfach 101352, 31763 Hameln Hans-Lenze-Str. 1, 31855 Aerzen GERMANY HR Hannover B 205381 Phone +49 5154 82-0 Fax +49 5154 82-2800 sales.de@lenze.com www.Lenze.com Lenze Service GmbH Breslauer Straße 3, 32699 Extertal GERMANY...
