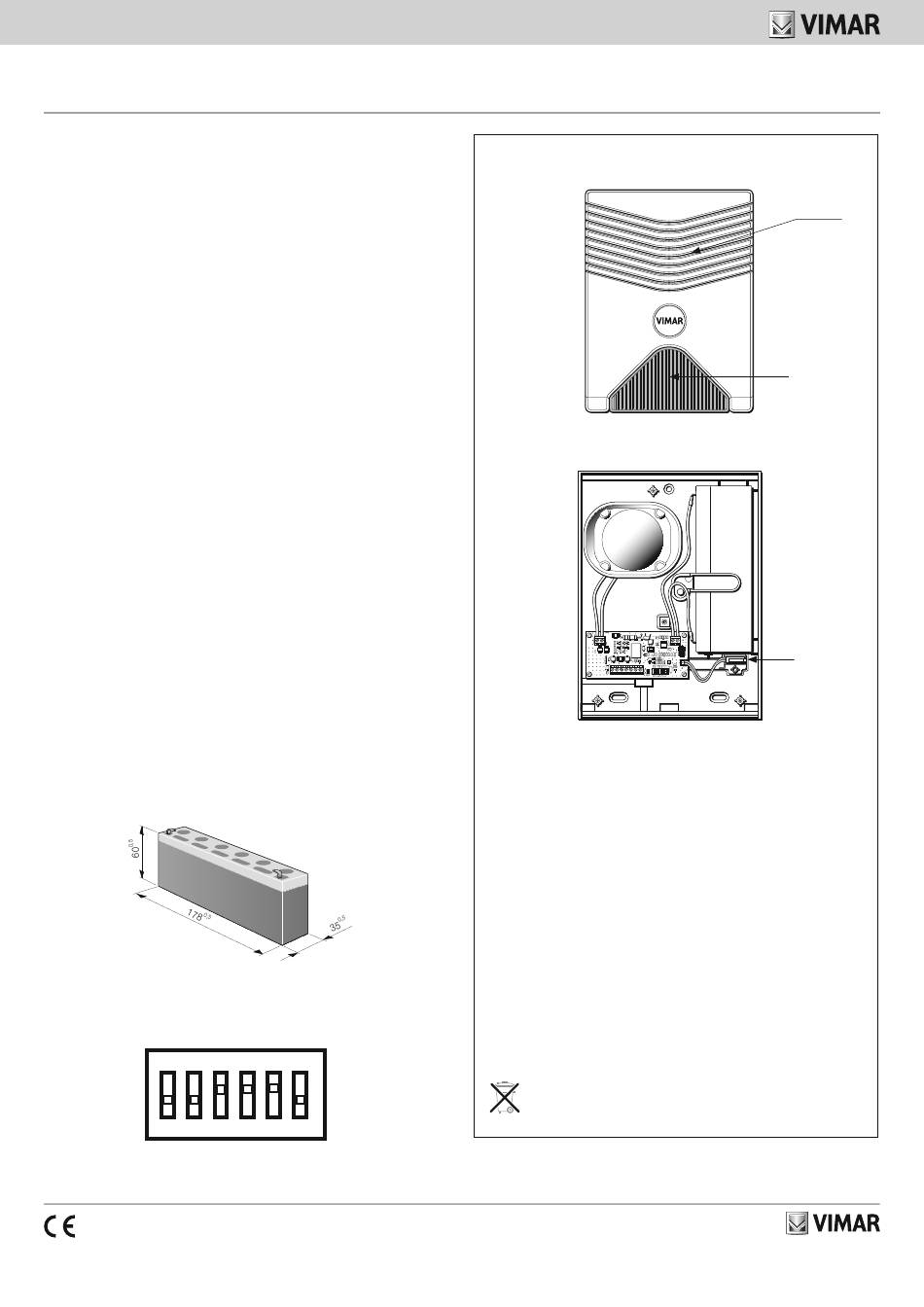

Vimar By-alarm 01715 Quick Start Manual

By-alarm
01715

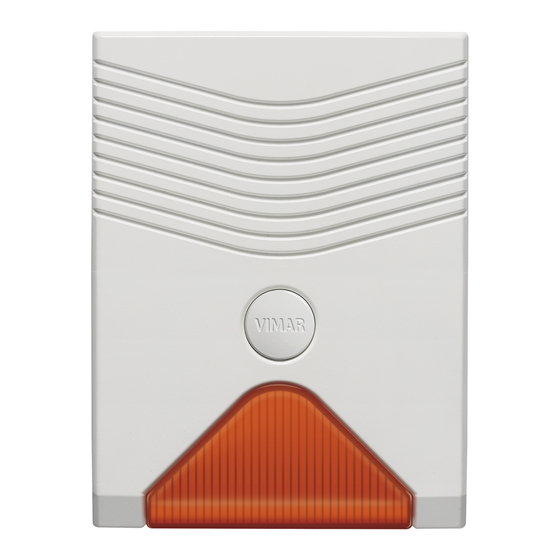

Sirena By-alarm da esterno autoalimentata ed autoprotetta, 2 frequen-
ze di suono selezionabili, circuito di anti-avvicinamento, segnalazione
allarme a LED, alimentazione 13,8 Vdc, installazione a parete. Batteria
tampone non fornita.
Provvista di contenitore in policarbonato resistente alle più avverse condizioni atmo-
sferiche, la sirena per esterno consente la segnalazione acustica, udibile a distanza,
e ottica di ogni condizione di allarme. La sirena è autoalimentata, è gestita mediante
un microprocessore e è dotata di una lampada di segnalazione (flash lampeggiante)
incorporata.
CARATTERISTICHE
• Alimentazione: 13,8 Vdc ± 5% SELV
• Assorbimento:
- 1,5 A in condizione di allarme (corrente fornita dalla batteria esterna)
- 60 mA durante la carica della batteria
- 30 mA in stand-by
• Livello di pressione sonora: 102 dB ad 1 m
• Frequenza di suono: 1300 Hz/2800 Hz
• Circuito elettronico: tropicalizzato
• Batteria alloggiabile: 12 Vdc 2,2 Ah classe di infiammabilità UL94-HB
• Temperatura di funzionamento: -25..+55 °C
• Grado di protezione: IP44
• Grado di sicurezza 2 (EN 50131-4)
• Classe Ambientale IV (EN 50131-4)
Altre caratteristiche
• Protezione supplementare con coperchio in acciaio tropicalizzato.
• Tromba esponenziale magnetodinamica a elevato rendimento acustico.
• Sistema di rilevazione di prossimità che si attiva quando si appoggiano le mani
sulla parte anteriore della dell'involucro sirena; questo comporta l'attivazione del
flash e la commutazione del relè in serie ai morsetti T T provocando l'apertura
della linea Tamper.
• Due tipi di sonorità e durata segnalazione acustica programmabili
• Comando di attivazione universale (programmabile con positivo a mancare o
negativo a mancare).
• Uscita di segnalazione anomalia di batteria ad Open Collector. Il circuito è dotato di
un sistema di monitoraggio della tensione e controllo del corto circuito di batteria.
BATTERIA DELLA SIRENA (non fornita)
Alimenta la sirena in caso di manomissione e/o assenza di alimentazione di rete della
linea di collegamento con il resto dell'impianto. Deve essere sempre presente, poi-
chè, in caso di allarme, fornisce energia necessaria per sviluppare la potenza sonora
prevista e per l'alimentazione del lampeggiatore. Viene mantenuta in carica tramite
la l'alimentazione a 12 V.
CONFIGURAZIONE DELLA SIRENA
La configurazione delle funzionalità della sirena viene effettuata attraverso i 6 dip-swtich
situati a fianco dei morsetti di collegamento.
ON
1 2 3
49400996B0 04 1810
4 5 6
VISTA FRONTALE
CONNESSIONI
+ -: Ingresso di alimentazione della sirena e della ricarica della batteria di autoalimen-
tazione. L'ingresso è protetto contro l'inversione di polarità e contro corto circui-
to dal fusibile ripristinabile F1. In caso di corto circuito il fusibile passa in stato di
alta impedenza fino alla rimozione del sovraccarico.
CM: Ingresso di comando al positivo o al negativo. Nel caso in cui a questo mor-
setto venga a mancare il positivo o il negativo la sirena comincia a suonare e a
lampeggiare (la tipologia di configurazione viene impostata tramite dip-switch).
BT: Uscita O.C. di segnalazione di anomalia della batteria; fornisce un negativo da
30 mA quando la batteria scende al di sotto di 10,5 V.
T: Uscite a contatto normalmente chiuso, relative alla serie dell'antimanomissione
determinata dall'apertura del contenitore, dalla rimozione della sirena dalla parete
e dall'attivazione dell'antiavvicinamento.
SH: Collegamento dello schermo posto all'interno del frontale della sirena per la
rilevazione dell'avvicinamento; il cavo giallo-verde in dotazione va collegato a
questo morsetto.
CN2: Connettore per il collegamento dell'antitamper.
- BATT+: Collegamento batteria 12 Vdc 2,2 Ah. L'ingresso batteria è protetto dal
fusibile ripristinabile F2. In caso di corto circuito ai Faston di batteria il fusi-
bile passa in alta impedenza e rimane in questo stato fino alla rimozione
del sovraccarico.
PB1: Pulsante di reset.
ATTENZIONE!
In caso di sostituzione, smaltire le batterie
negli appositi cassonetti per la raccolta differenziata.
Avvisatore
acustico
Lampeggiatore
Tamper
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
