Vimar BY-ALARM PLUS Quick Start Manual

BY-ALARM PLUS
03837
Rivelatore protezione effetto tenda per varchi ed infissi quali porte, finestre,
terrazzi coperti, corridoi di passaggio e vetrate, collegamento in radiofre-
quenza 868 MHz, installazione a parete, alimentazione con batteria litio 3 V
CR17450 inclusa, bianco.
ll dispositivo è un sensore a tenda con un angolo di apertura di 70° per 10°.
ll sensore a doppia tecnologia integra un sensore a microonde e un sensore infrarosso ed è in
grado di segnalare il passaggio di persone o animali nella propria area di copertura. La doppia
tecnologia consente di rendere il sensore insensibile alle più comuni cause di falsi allarmi. Il
sensore funziona in modalità "AND"; questo significa che, quando uno dei due sensori avverte
un movimento nell'area di copertura, esso resta in preallarme in attesa di avere conferma della
rilevazione anche dall'altro sensore. Una volta che si verifica tale condizione il dispositivo invia il
segnale alla centrale.
BATTERIE
Il rivelatore è alimentato da una batteria alcalina al litio 3 V CR17450. Per procedere alla sostitu-
zione della batteria è sufficiente aprire il corpo del dispositivo e poi sostituire la batteria facendo
attenzione al corretto inserimento con le polarità indicate.
In caso di sostituzione della batteria, è opportuno premere il pulsante di ENROLL per essere certi
di sincronizzare il dispositivo con il ricevitore via radio.
ATTENZIONE! Pericolo d'esplosione in caso di batteria sostituita con altra di tipo scorretto
INSTALLAZIONE
1. Scegliere la posizione idonea all'installazione.
2. Aprire il coperchio divaricando le due superfici dal lato della vite di bloccaggio.
3. Rimuovere la scheda elettronica dal coperchio divaricando i ganci di fissaggio.
4. Aprire i fori per il passaggio delle viti di ancoraggio.
5. Mantenere la base sul punto di fissaggio e marcare i punti di fissaggio della base.
6. Applicare la spugna adesiva, fornita, sul retro della base.
7. Fissare la base con le viti di ancoraggio.
8. Inserire la batteria rispettando le polarità.
8.Effettuare la configurazione mediante il software By-alarm Plus Manager aggiungendo il dispo-
sitivo e digitando il QRCode.
9. Riposizionare la scheda elettronica nel coperchio.
10. Montare il coperchio frontale ed inserire le viti di bloccaggio (fornite) nell'apposito foro.
11. Effettuare le opportune programmazioni e regolazioni delle sensibilità.
N.B. ll rivelatore deve effettuare una procedura di calibrazione per garantire il corretto funziona-
mento del rivelatore stesso. Al fine di una corretta autocalibrazione, è necessario premere il pul-
sante anche se il dispositivo è stato già arruolato, immediatamente prima di applicare il sensore
nella sua posizione definitiva. Dopo aver chiuso il rivelatore allontanarsi dall'area di rilevamento
per almeno 45 s.
FUNZIONAMENTO
Se qualcuno si sta muovendo nello spazio coperto dal rivelatore si attiva la segnalazione d'allar-
me e si accendono i LED corrispondenti ai sensori che hanno rilevato il movimento; in tal caso
il LED rosso si accende per indicare che la segnalazione di allarme è stata inviata e ricevuta
dalla centrale.
A seconda della posizione e dell'ambiente nel quale il rivelatore viene installato è possibile rego-
larne la sensibilità in fase di configurazione. La variazione della sensibilità riduce la portata, ma
riduce la capacità di rilevare piccole variazioni di calore/temperatura.
Segnalazioni del LED
LED acceso rosso = rilevazione allarme e attivazione infrarosso
49401692A0 01 2212

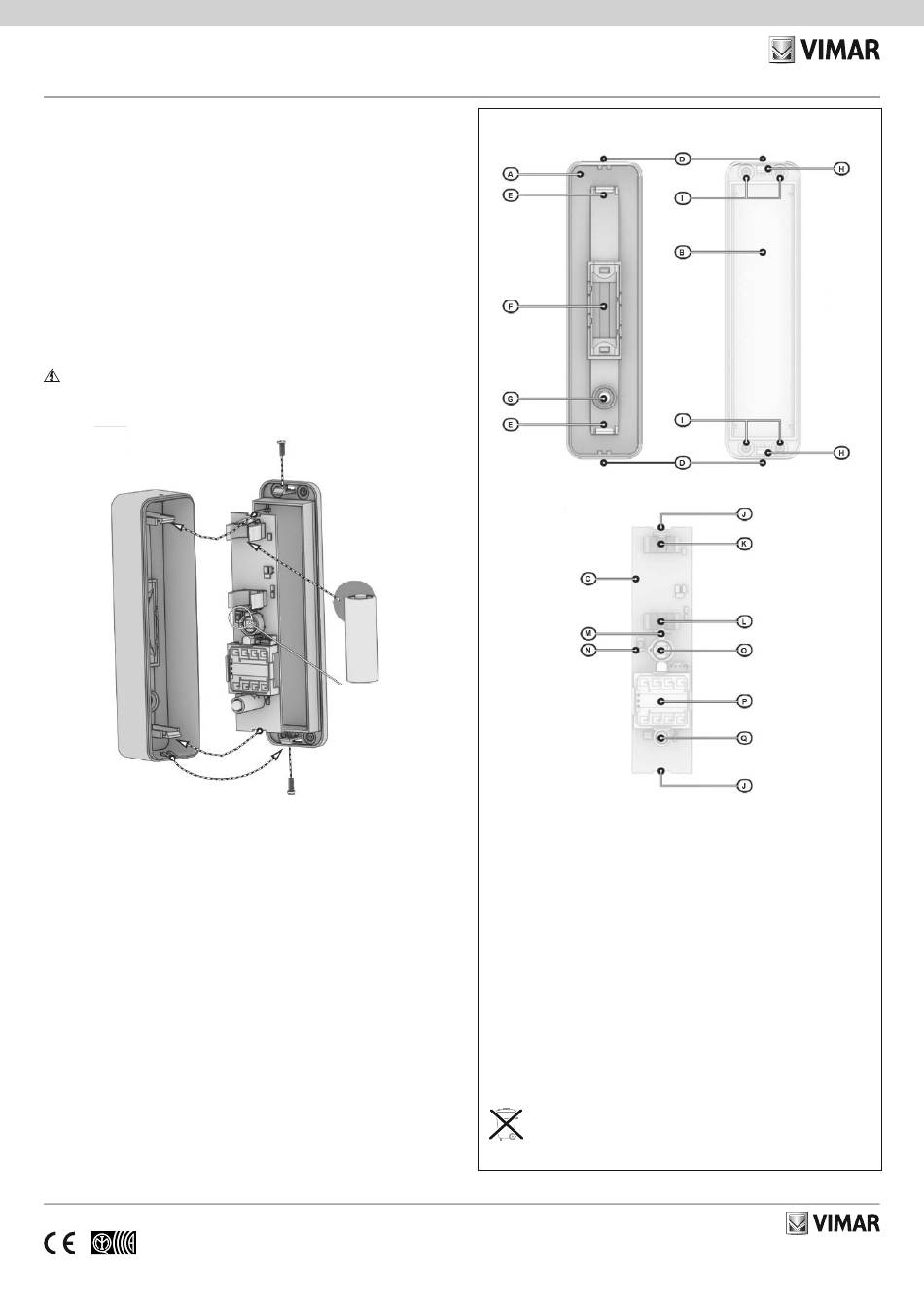

VISTA FRONTALE
A: Coperchio plastico del dispositivo (retro)
B: Base in plastica
C: Scheda elettronica
D: Sede per vite di chiusura coperchio
E: Gancio di fissaggio per scheda elettronica
F: Lente
G: Sede per sensore anti mascheramento
J: Sede per gancio di bloccaggio PCB
K: Positivo + batteria
L: Negativo - batteria
M: Guida luce per LED
N: Pulsante di configurazione
O: Sensore infrarosso (PIR)
P: Sensore microonda (MW)
Q: Sensore anti mascheramento
H: Gancio di fissaggio coperchio
I: Sedi per viti di fissaggio
ATTENZIONE!
In caso di sostituzione, smaltire le batterie negli appositi cassonetti per la raccolta differenziata.
